Kolom, Beam Penguatan

Gambaran keseluruhan proyek

Proyek ini adalah struktur setengah bingkai tujuh lapisan, yayasan tumpukan adalah tumpukan tabung yang dicelupkan, dan superstruktur menggunakan semen silikon 425 # universal. Ditemukan bahwa kekuatan semen memenuhi syarat selama 3 hari dan 7 hari, tetapi kekuatan semen tidak memenuhi syarat selama 28 hari karena pengujian kinerja batch semen yang sama. Hasil uji menunjukkan bahwa kekuatan 1 ~ 3 lapisan dari sebagian besar beton balok dan kolom lebih rendah dari kelas kekuatan desain C25 asli.

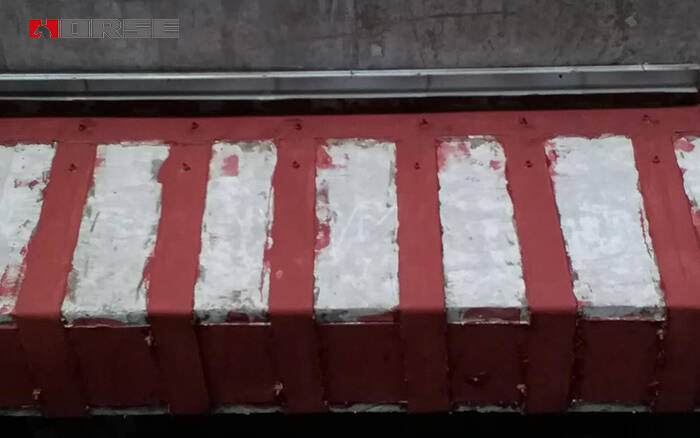

Setelah penelitian, diputuskan untuk pelat baja terikat secara eksternal.

Perhitungan kapasitas bantalan metode penguatan baja terikat

fcmbx=fyAs+0.9fayAa—fy/As/Mu=fcmbx(h01-x/2)+ fy/As/(h01-as/)

fcmbx=fyAs+0.9fayAa—fy/As/

Mu = fcmbx (h01-x / 2) + fy / As / (h01-as /)

Perhitungan panjang ikatan untuk penguatan pelat baja

L1≥2fayta / fcv

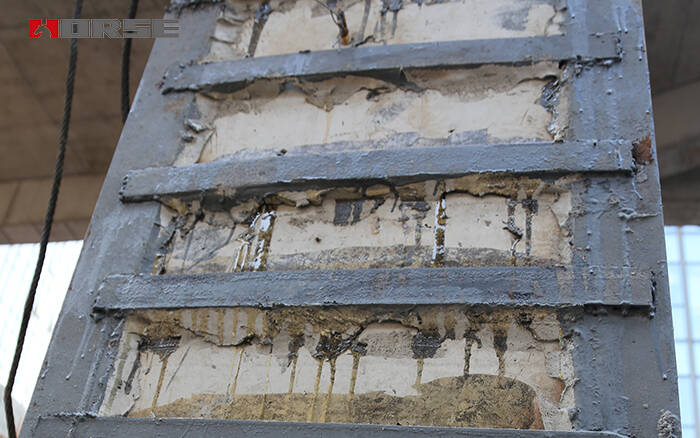

Penguatan kolom

Mengingat kekuatan beton kolom tidak sesuai dengan persyaratan desain, kapasitas bantalan kolom dan rasio kompresi aksial kurang dari persyaratan standar, kolom beton diperkuat oleh pelat baja dan pasta bawah atau kolom secara keseluruhan ke bagian bawah balok, tidak hanya meningkatkan kapasitas bantalan kolom, memenuhi rasio kompresi aksial, dan dapat secara efektif meningkatkan beton tekanan deformasi, meningkatkan duktilitas kolom

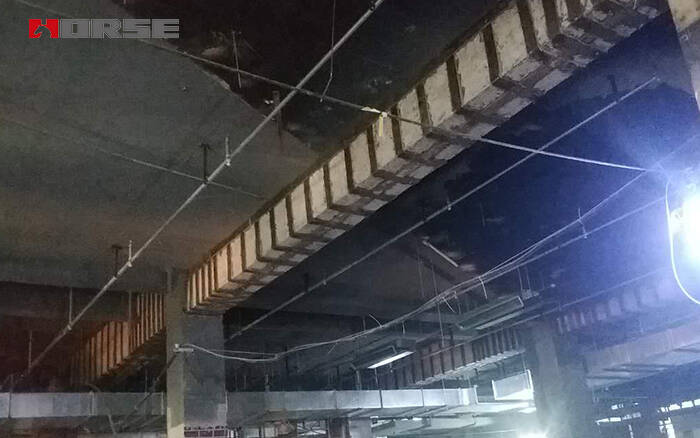

Penguatan balok

Penguatan dan ikatan digunakan dalam dua bentuk, bagian bawah balok atau sisi balok. Di bagian bawah balok, kita harus menghancurkan lapisan lukisan, meninggalkan lapisan perlindungan penguatan, dan meletakkan pelat baja ke tepi kolom atau sisi balok. Permukaan pengukuran balok tidak dapat ditempelkan ke l / 3 lebih tinggi dari ketinggian balok. Jika kita menemukan jendela dan pintu, kita dapat menghindarinya.

Penguatan balok utama dukungan span sisi

Balok utama dari dukungan span sisi diperkuat sesuai dengan simpul yang diartikulasikan. Di kolom pertama dengan pelat baja tebal 3mm dari pelat, dan kemudian tempel potongan pelat tebal 6mm, ukurannya 600mm * 300mm, dan dengan baut ekspansi melalui pelat jangkar ke dalam kolom; kemudian pilih pelat aksiler segitiga isosceles tebal 6mm dua blok dilas pada kolom pelat baja, ukuran pelat aksiler adalah 600mm x 600mm, akhirnya di ujung balok ditempelkan pelat baja tebal 3mm, ukuran 600mm * 300mm, balok berakhir melalui pelat yang didukung oleh pelat aksiler.

Penguatan balok utama di kedua sisi kolom tengah

Kerangka utama dari kerangka rekayasa adalah balok terus menerus. Wajah samping kolom bingkai adalah cembung. Untuk sisi balok, lantai didukung oleh lantai. Sisi bagian atas harus digantung di sekitar kolom untuk menempelkan pelat baja, dan pelat baja harus dirancang untuk 1: 3. Lebar pelat baja di bawah 100mm, untuk memperkuat efek bantal di pelat baja pasta, lempeng baja lentur, pengekatan baut, pelat celah segitiga dan sudut kolom balok yang terbentuk dengan mengisi mortir epoksi.
