Penguatan RC dengan pelat baja eksternal

Gambaran keseluruhan proyek

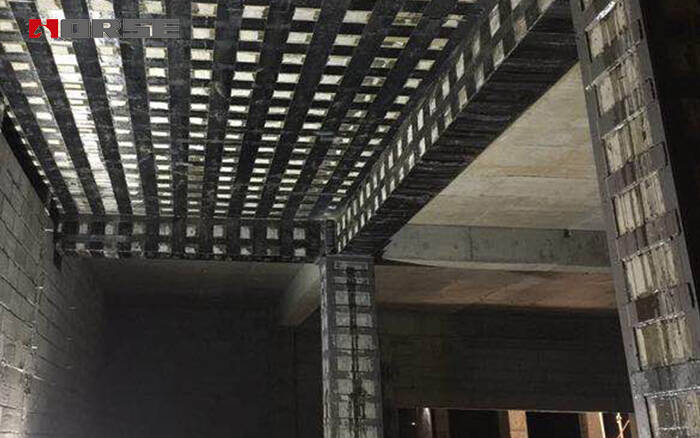

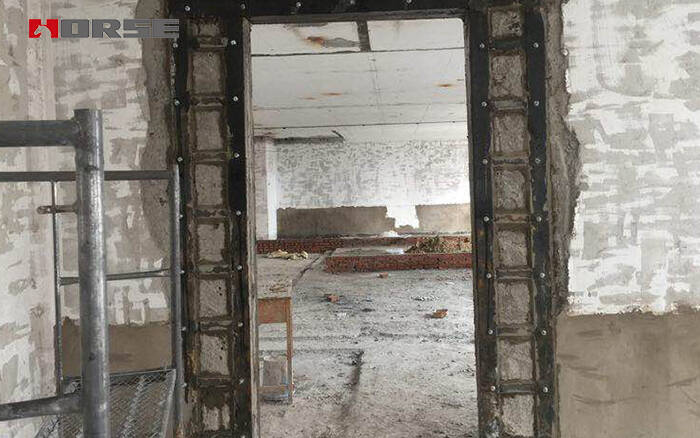

Program ini adalah proyek penguatan seismik bangunan, total luas konstruksi adalah 16892 M2, jenis struktur adalah beton bata. Isi utama penguatan adalah dinding internal dan eksternal, lantai, sabuk dan kolom struktural, perbaikan retakan di jendela, bukaan dan dinding. Setelah penguatan proyek, umur layanan berikutnya tidak kurang dari tiga puluh atau empat puluh tahun. Keamanan struktur kelas dua; benteng seismik kelas B; intensitas benteng seismik 7 derajat, kelompok pertama 0,10g, ukuran seismik 8 derajat, komponen aseismik kelas tiga, kedalaman beku standar 0,73 m, tekanan angin dasar 0,50 kN / m 2, tekanan salju dasar 0,35 kN / m 2, kontrol kualitas konstruksi batu batu kelas B.

Karakteristik konstruksi penguatan palte baja terikat

Dibandingkan dengan metode penguatan lainnya, metode baja ikatan struktural memiliki banyak keuntungan unik dan sifat canggih. Kekuatan ikatannya tinggi, kekuatannya setelah mengeras jauh lebih dari kekuatan komponen asli. Ini memiliki ketahanan air yang baik dan ketahanan sedang, dan juga memiliki sifat fisik dan mekanis yang baik. Tekanan pada sendi komponen yang diiket dan dilas seragam, dan fenomena konsentrasi stres tidak dihasilkan, dan ketahanan kelelahan, ketahanan retak dan integritas baik. Model utilitas memiliki keuntungan teknologi sederhana, operasi yang nyaman, kecepatan konstruksi yang cepat, efisiensi tinggi, periode konstruksi yang pendek, biaya rendah dan efek yang baik.

Lingkup aplikasi

Metode penguatan baja terikat berlaku untuk anggota yang menanggung beban statis, seperti lenturan, ketegangan, geser dan komponen lainnya. Lingkup aplikasi khusus adalah sebagai berikut:

1) pecahan titik las dari bar baja penguatan dan penguatan penguatan kebocoran selama konstruksi.

2) tingkat kekuatan struktur atau komponen tidak sampai itu, dan kekuatan struktural diperkuat.

3) penguatan komprehensif bangunan lama dan penguatan seismik dengan menambahkan lapisan;

4) beam derek jembatan dan balok derek suspensi untuk meningkatkan penguatan beban;

5) patah tulang akar balkon dan patah tulang balok perut tipis diperkuat.

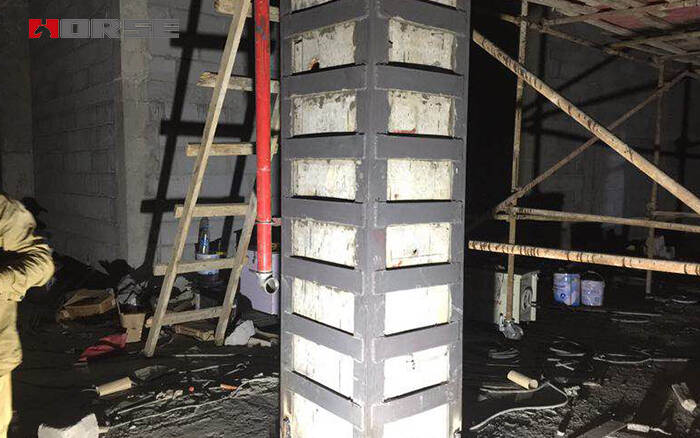

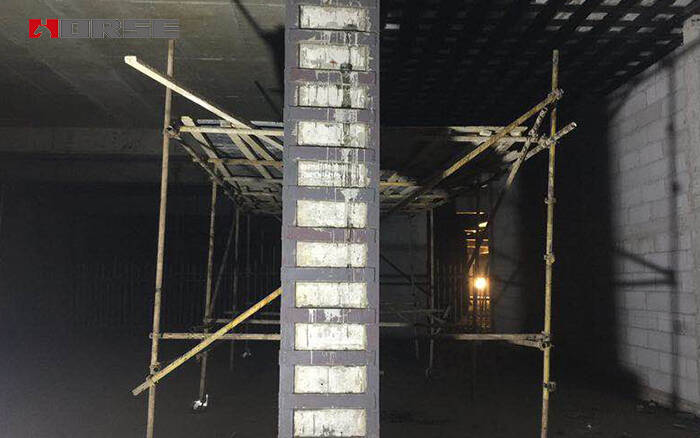

6) meningkatkan kapasitas bantalan kolom untuk memecahkan masalah rasio kompresi aksial kolom melebihi penguatan standar.

7) konsolidasi beban lantai;

8) Liang Zhu diperkuat oleh korosi kimia.

9) korosi dari senar bawah balok bingkai sangat terkena penguatan

Prinsip dasar

Menggunakan ikatan perekat yang kuat ke beton, bekerja sama. Ini memanfaatkan sepenuhnya kapasitas bantalan komponen asli, meningkatkan kapasitas bantalan struktur melalui tindakan bersama pelat baja post stick dan komponen asli, dan memperkuat geser, ketahanan gempa dan stabilitas, dan meningkatkan keadaan stres.

Teknologi konstruksi

1.Steel pelat mempersiapkan

Menurut gambar desain, sesuai dengan ukuran komponen beton yang sebenarnya, pelat baja dikosong, membentuk dan pengeboran.

2. Perawatan permukaan beton dan pelat baja

2.1 Perawatan permukaan beton

Sesuai dengan persyaratan desain gambar, letakkan benang dan lubang bor di permukaan beton terlebih dahulu, lalu menguburkan baut. Untuk permukaan perekat komponen beton asli, dicelupkan dalam aseton dengan sikat keras, dicuci dari minyak permukaan dan kotoran, kemudian dibilas dengan air dingin, dan kemudian menggiling permukaan perekat untuk menghilangkan permukaan tebal 2 mm ~ 3 mm sampai permukaan baru sepenuhnya terkena, dan bubuk ditiup dengan udara terkompresi bebas minyak, dan permukaan dapat dihapus dengan kapas lemak yang dicelupkan dalam aseton setelah mengering sepenuhnya.

2.2 Perawatan permukaan pelat baja

Permukaan ikatan pelat baja harus dirawat dan dirawat kasar. Jika pelat baja tidak berkarat atau ringan dikorosi, sandblasting, kain abrasif atau roda penggiling datar dapat digunakan sampai kilau logam muncul. Semakin besar kasarnya, semakin baik tekstur penggilingan harus tegak tegak pada arah tekanan pelat baja. Kemudian, gunakan kapas skimmed dicelupkan dalam aseton untuk menghapus bersih. Jika korosi pelat baja serius, kita harus terlebih dahulu merendam 20 menit dengan asam hidroklorat sedang, membuat lapisan karat jatuh, bilas dengan air kapur, menetralkan ion asam, dan akhirnya menggunakan roda penggiling datar untuk menggiling butir

3.Unloading komponen diperkuat

Anggota penguatan harus dibuang sebelum menempelkan pelat baja. Jika angkatan jack diadopsi, angkatan atas multi titik (setidaknya 2 titik) harus diadopsi untuk balok yang menanggung beban seragam. Untuk balok utama dengan tindakan balok kedua, 1 Jack harus ditetapkan di bawah setiap balok, dan tonasi atas tidak muncul di permukaan atas.

4. Menerapkan perekat pelat baja

Ketika perekat disiapkan, perekat diterapkan pada permukaan beton yang diolah dan permukaan pelat baja. Untuk membuat perekat sepenuhnya menyusup, menembus, menyebar dan menempel pada permukaan, harus dihapus maju-balik dengan sejumlah kecil lem terlebih dahulu, ke ketebalan desain 1 mm hingga 3 mm, tepi tebal tengah tipis, dan kemudian pelat baja dipasang pada reservasi. Posisi. Setelah menempelkan pelat baja, dengan lembut palu pelat baja di sepanjang permukaan pasta dengan palu. Jika tidak ada kekosongan, itu berarti bahwa itu telah ditempelkan erat. Jika tidak, pelat baja harus dilepas dan ditempelkan lagi.

5. Tetap, bertekanan

Setelah pelat baja dipatuhi dengan benar, baut ekspansi harus dikekat dan ditekan segera sehingga cairan lem hanya diekstrusi dari jahitan samping pelat baja.

6. Penyembuhan

Menyembuh pada suhu kamar, memegang pada 20 derajat celcius, 24 jam dapat membongkar klem atau dukungan, 3 D dapat digunakan kekuatan, jika suhu di bawah 15 C, harus mengambil pemanasan buatan, penggunaan umum cahaya inframerah atau insulasi pemanasan selimut listrik, periode pengerasan tidak boleh memiliki gangguan pada pelat baja.

7.Pengujian

Ketika baja lengket mencapai kekuatan desain, personil yang relevan akan diperiksa dan diterima.

8. Melindungi

Setelah diterima, permukaan pelat baja diikat dengan lapisan kawat timah dan lapisan perlindungan mortir semen 20 M15 diterapkan.
