Pasca memasang jangkar dan penanaman rebar

Isi penguatan dan retrofitting

1. sesuai dengan persyaratan gambar desain (ruang kerja distrik A), kolom struktur asli harus diperkuat oleh jaket baja dengan baja sudut 100 x 6 dan pelat tebal 40 x 4 dengan sumbu / A-D ke sumbu A-F -0,1m ke lantai pertama lantai pertama sumbu ke sumbu A-12.

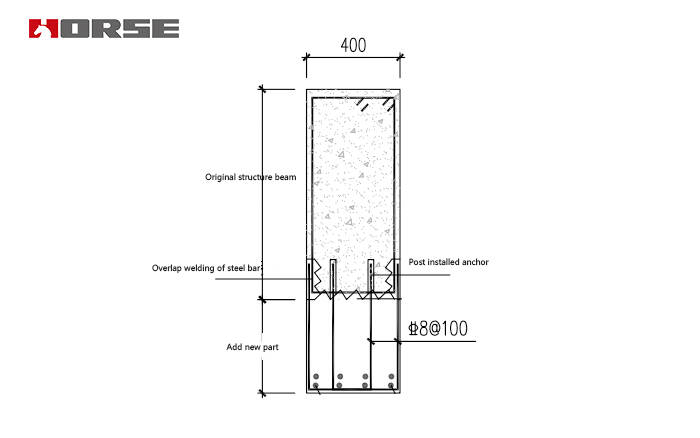

2. sesuai dengan persyaratan gambar desain (ruang kerja distrik A), sumbu A-10 ke sumbu A-12 / sumbu A-D ke sumbu A-F untuk meningkatkan bagian bar yang diperkuat baru dan stirrup ke dalam struktur asli.

3. sesuai dengan persyaratan gambar desain (tata letak yayasan interlayer ruang distribusi daya distrik B), lempeng katup dasar baru ditambahkan ke sumbu B-6 ~ B-10 / BA ke sumbu B-B, dan tendon pendek ditanamkan setelah permukaan asli pemotong dibersihkan.

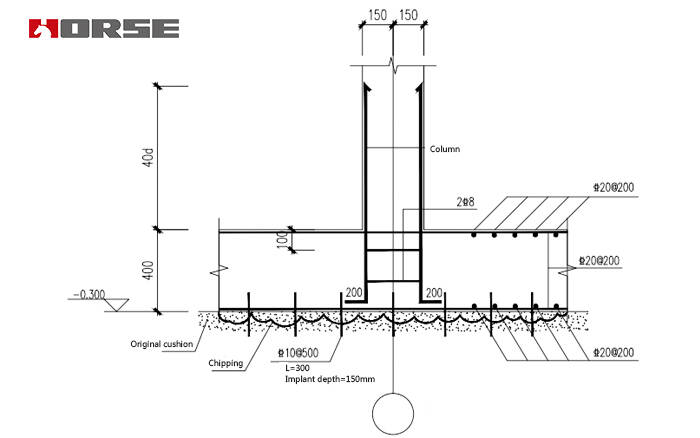

4. sesuai dengan persyaratan gambar desain (tata letak yayasan interlayer ruang distribusi daya distrik B), jarak antara bar baja HRB400-10 adalah 500mm dan panjang 300mm ditanamkan ke dalam 150mm setelah pembersihan rambut lapisan bantal tangga pertama yang berjalan.

5. sesuai dengan persyaratan pemberitahuan perubahan desain, dinding sumbu C-3 ke sumbu C-4, sumbu C9 dan sumbu C10 harus dibuka dengan bor statis. Setelah pembukaan, penguatan HRB400-16 baru ditanamkan ke dalam struktur asli untuk memperkuat dinding.

Memperkuat skema perawatan

Dalam proyek ini, penguatan terutama untuk post instalasi jangkar dan penanaman rebar, dan perekat jangkar rebar HM digunakan dalam produk rebar, dan proses berikutnya dapat dilakukan setelah lem rebar sepenuhnya disembuhkan untuk memenuhi persyaratan desain.

Kolom bingkai asli diperkuat oleh jaket baja. 100 x 6 sudut baja dan 4mm tebal 40mm luas jarak 200mm digunakan oleh perekat pelat baja perfusi HM. Setelah diterima, permukaan diperlukan untuk menjadi anti-korosi dan tahan api.
