Penguatan balok dan kolom

Gambaran keseluruhan produk

Proyek ini mulai dibangun pada paruh pertama tahun 2003. Proyek ini adalah struktur setengah bingkai tujuh lantai. Yayasan tumpukan adalah tumpukan tabung yang dicelupkan, dan struktur atas menggunakan 425 # semen. Karena tes kinerja semen yang sama, ditemukan bahwa kekuatan semen 3 hari dan 7 hari memenuhi syarat, tetapi kekuatan semen 28 hari tidak memenuhi syarat. Untuk alasan ini, unit pengujian unit pengujian kualifikasi menggunakan metode rebound ultrasonik untuk menguji kolom bawah proyek. Hasil uji menunjukkan bahwa kekuatan 1 ~ 3 lapisan dari sebagian besar beton balok dan kolom lebih rendah dari kelas kekuatan desain C25 asli.

Dua Rencana

Salah satunya adalah untuk meningkatkan metode cross section, tetapi konstruksinya rumit dan periode konstruksinya panjang. Beberapa dinding bata telah dibangun, yang akan menyebabkan pembuangan kerja ulang.

Mengingat urgensi proyek, kondisi konstruksi terbatas setelah pendudukan, dan untuk mengurangi biaya penguatan, skema kedua diadopsi: metode penguatan dengan pelat baja perekat.

Berdasarkan

 (1) perhitungan kapasitas bantalan metode penguatan strip baja terikat:

Fcmbx=fyAs+0.9fayAa - fy/As/

Mu = fcmbx (h01-x/2) + fy/As/ (h01-as/)

 (2) perhitungan panjang ikatan penguatan pelat baja:

L1 > 2fayta / fcv

Menurut karakteristik proyek, metode berikut diadopsi untuk memperkuat kolom dan balok.

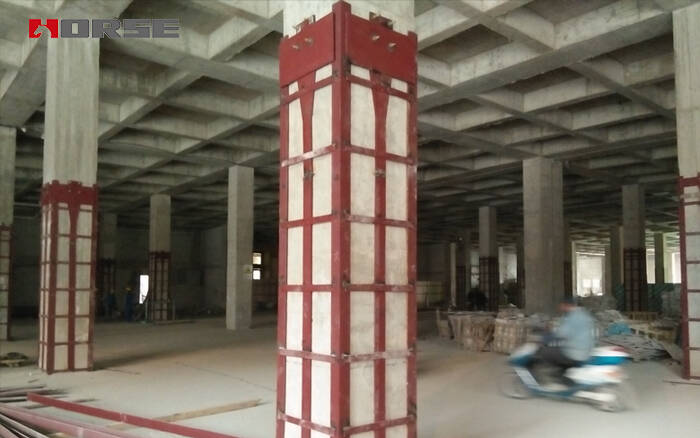

1.Penguatan kolom:

Mengingat bahwa kekuatan beton kolom tidak dapat mencapai persyaratan desain, kapasitas bantalan kolom dan rasio kompresi aksial tidak dapat memenuhi persyaratan standar. Penguatan kolom beton terikat dengan bagian bawah balok atau bagian bawah lempeng untuk menjadi keseluruhan dengan kolom asli, yang tidak hanya meningkatkan kapasitas bantalan kolom, memenuhi rasio tekanan aksial, tetapi juga secara efektif meningkatkan perubahan beton.

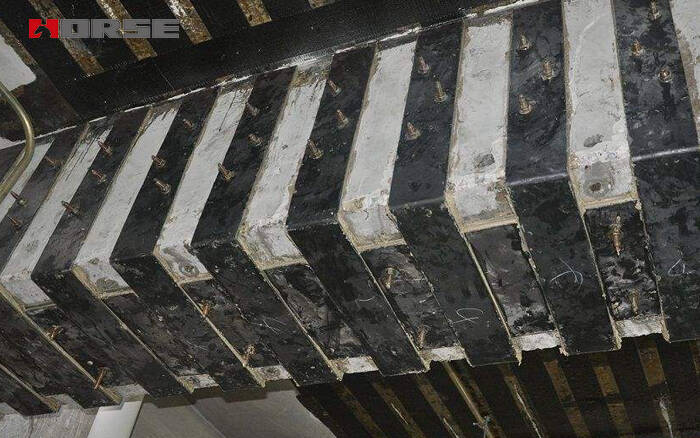

2.Beam reinfrocement:

Paste pelat baja di bagian bawah balok atau sisi balok. Di bagian bawah balok (harus diketuk dari lapisan sikat, meninggalkan lapisan perlindungan baja) menempel pada pelat baja sampai tepi kolom atau balok, pasta permukaan balok tidak boleh lebih tinggi dari ketinggian balok l / 3 (pintu dan jendela dapat dihindari).

3. Penguatan balok utama dukungan span sisi

Pertama menempelkan sepotong pelat baja tebal 3mm pada kolom, dan kemudian menempelkan sepotong pelat baja tebal 6mm pada pelat baja, ukurannya 600mm x 300mm, dan baut ekspansi menembus melalui kolom jangkar pelat baja, dan kemudian dua potongan pelat aksiler segitiga sudut kanan isosceles tebal 6mm dilas pada pelat baja yang melekat pada kolom, ukuran pelat aksiler adalah 600mm x 600mm, dan kemudian ketebalan 3mm ditempelkan di bagian bawah ujung balok. Pelat baja adalah sepotong ukuran 600mm * 300mm, sehingga ujung balok didukung oleh pelat baja pada pelat ketiak.

4. Penguatan balok utama di kedua sisi kolom tengah

Balok utama dari kerangka rekayasa adalah balok terus menerus. Sisi kolom bingkai didukung oleh lempeng di sisi balok, dan pelat baja harus dipasang ke sisi atas balok. Seperti yang ditunjukkan pada Gambar tujuh, desain pelat baja adalah 1: 3. Lebar pelat baja di bawah 100mm. Untuk memperkuat efek ikatan pelat baja, pelat bantal diatur di tempat lenturan pelat baja, baut jangkar dipasang dengan baut jangkar, dan kosong segitiga yang terbentuk oleh sudut antara pelat baja dan kolom balok diisi dengan mortir epoksi.
