Penguatan kolom dan balok

Gambaran keseluruhan proyek

Seluruh kelompok bangunan dibagi menjadi dua bangunan, dengan total 9 menara. Bangunan I terdiri dari 5 unit menara, dengan 15 dan 18 lantai luas bangunan 50378mz (tanpa ruang bawah tanah). II terdiri dari 4 menara, yang semuanya 16 lapisan, dan luas bangunan adalah 35464 M2 (tanpa ruang bawah tanah). Kemudian, pemiliknya mengangkat 1-2 lantai menara untuk alasan komersial. Institut Desain menemukan struktur atas dan bagian dari rasio kompresi aksial struktur asli dari kolom lebih dari 0,9. Struktur asli tidak dapat memenuhi persyaratan beban setelah menambahkan lapisan, sehingga desain asli dilengkapi dengan modifikasi lokal. Beberapa balok dan kolom yang telah selesai harus diperkuat. Ada 29 balok untuk diperkuat, yang semuanya berada di bagian atas bagian atas asli. Ada 24 kolom untuk penguatan, termasuk 6 lapisan dan 15 bar, dan 11 lapisan dan 9 strip. Total 32 bagian, di antaranya 5, 6, 18, 9, 10 lapisan 14. Menurut persyaratan desain, kolom bangunan I diperkuat oleh kedua sisi, dan bangunan kedua diperkuat dengan 4 dan tiga permukaan, dan sisanya diperkuat oleh kedua sisi.

Penentuan dan pilihan skema konstruksi untuk sistem penguatan struktural

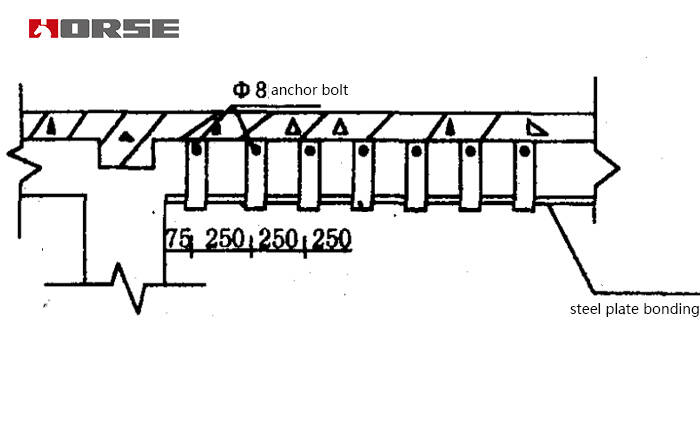

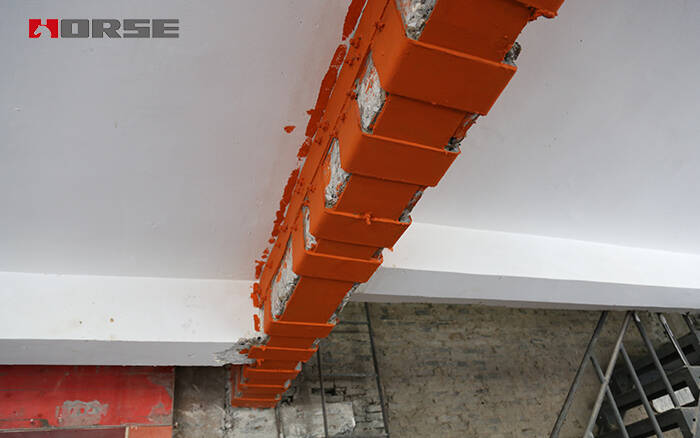

Penguatan balok: jaket baja.

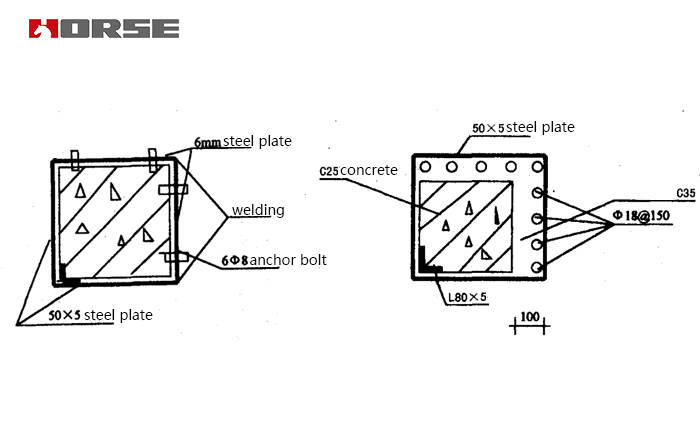

Dua metode berikut digunakan untuk memperkuat kolom: (1) ikatan pelat baja;  (2) post dipasang jangkar.

Bahan: pelat baja tebal 6 mm; medium 18 mm baja rebar; jangkar perekat; perekat ikatan pelat baja.
