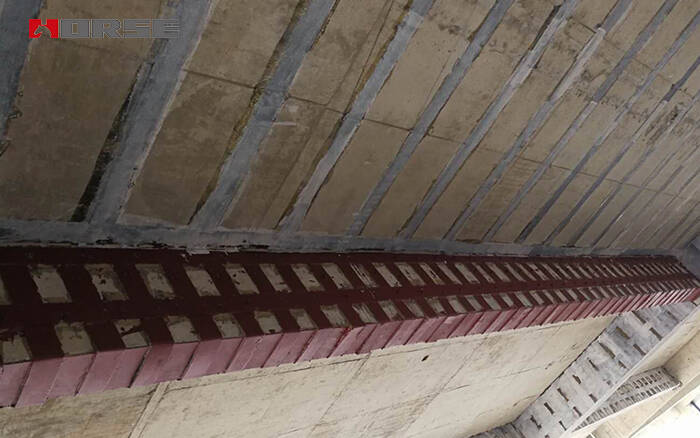

Penguatan balok bangunan dengan pelat baja perekat

Gambaran umum proyek

Proyek ini terletak di Pixian, Kota Chengdu, yang merupakan bangunan 31 lantai di tanah dengan ruang bawah tanah dua lantai. Struktur dinding geser beton bertenaga digunakan. Jenis benteng seismik konstruksi adalah kelas C, kelas keamanan struktur bangunan adalah kelas dua; kelas desain yayasan adalah kelas A; bingkai dan dinding geser adalah kelas dua, dalam penggunaan normal Di bawah kondisi ini, umur desain struktur bangunan adalah 50 tahun.

Tiga lapisan dan 21 sumbu bangunan komersial dan perumahan 5 # melintasi sumbu L KL22, dengan rentang bersih 4,4 meter, tinggi 750mm dan lebar 450mm. Karena pengeboran hidrolik, bar baja di bagian bawah balok benar-benar rusak pada jarak dari kursi pendukung 7cm. Total dari 3D20. memiliki counterforce dukungan di balok bingkai di dasar bingkai, dan balok terutama di bagian atas balok. Jadi penguatan balok diperkuat oleh metode penguatan pelat baja perekat.

Sistem penguatan struktural

• Pelat baja Q235b

• perekat pelat baja

• perekat jangkar

• Bolt jangkar M8

sehingga lebar pelat baja: 250mm; ketebalan pelat baja adalah 6mm.
