Skema penguatan untuk balok bingkai yang rusak

Gambaran keseluruhan proyek

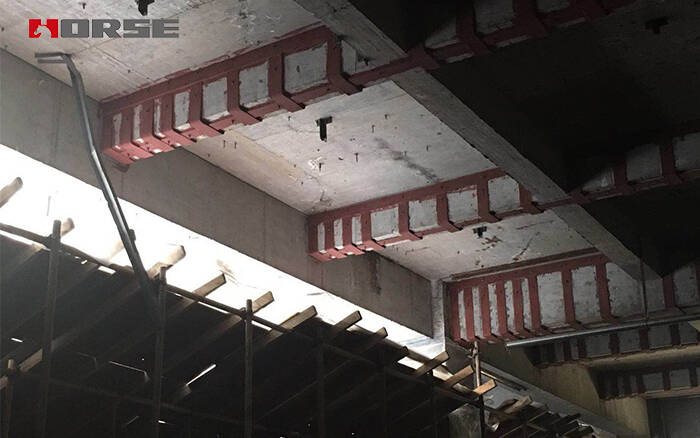

Pipa drainase dikebor di bagian atas balok bingkai untuk menyebabkan kerusakan pada balok bingkai dan harus diperkuat.

Skema penguatan

Ketika balok terbuka di tengah arah tinggi, biasanya memotong stirrup di balok dan bar baja struktural longitudinal, yang mempengaruhi kemampuan geser balok. Ketika lubang berada di bagian bawah balok, batang tekanan utama di balok akan dipotong dan kapasitas bantalan lenturan balok akan terpengaruh. Oleh karena itu, cara penguatan yang berbeda harus dilakukan sesuai dengan lokasi bukaan pada balok.

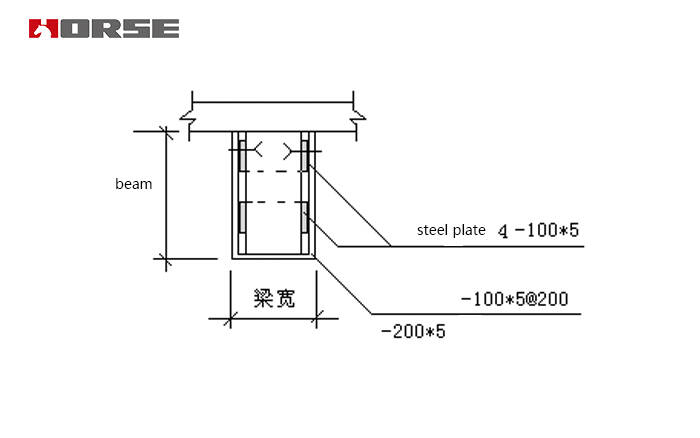

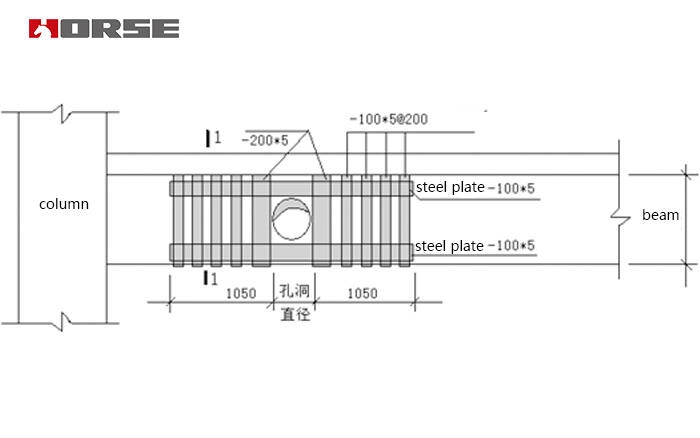

1. Ketika jarak antara tepi bawah balok dan bagian bawah balok adalah > 80mm dari bagian bawah balok, metode memperkuat sketsa di tengah balok harus diperlakukan. Setelah perawatan, kapasitas bantalan geser asli dapat dipenuhi.

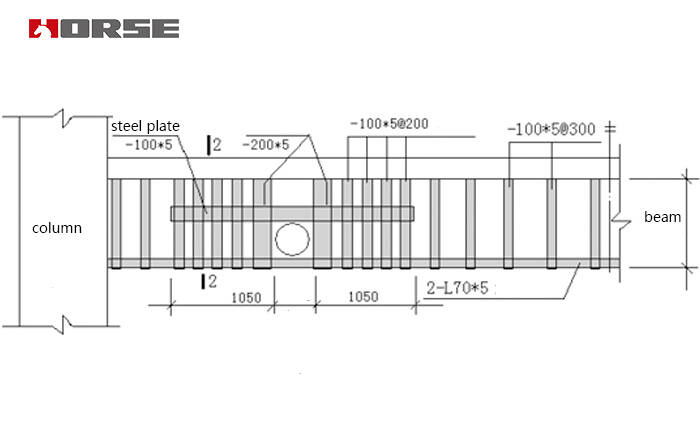

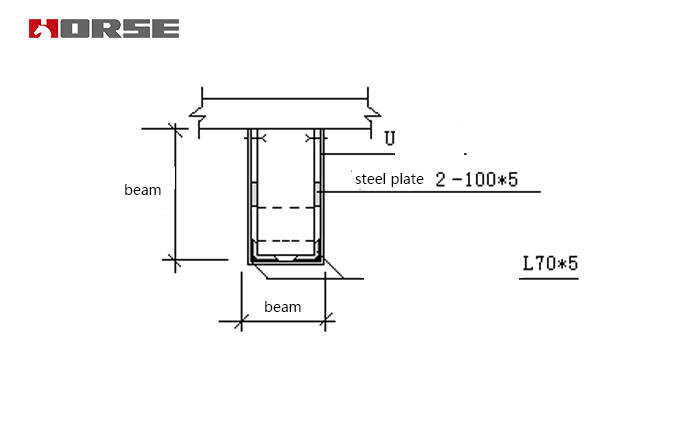

2. Ketika jarak dari bagian bawah balok ke bagian bawah balok kurang dari 80mm, metode harus diperlakukan sesuai dengan metode memperkuat bukaan di bagian bawah balok. Setelah perawatan, geser asli dan kapasitas bantalan fleksional dapat dipenuhi.
