Retrofiting balok

Gambaran keseluruhan proyek

Bangunan ini adalah bangunan tinggi dengan struktur dinding geser bingkai dan lempeng balok cast-in-place. Menurut kebutuhan fungsi penggunaan, lantai lokal dari lapisan 20 ~ 24 adalah untuk meningkatkan ketinggian clearance. Bagian bawah balok struktural perlu dihapus dari ukuran asli berdasarkan 13cm untuk transformasi. Dengan cara ini, ukuran balok asli akan dikurangi dan batang tekanan di bagian bawah balok juga berada dalam kisaran penggilingan.

Analisis perhitungan menunjukkan bahwa kegagalan bar yang diperkuat longitudinal di bagian bawah balok dan kerusakan pada stirrup akan serius mempengaruhi kapasitas lenturan dan geser balok struktural dan stabilitas kekakuan keseluruhan struktur. Oleh karena itu, balok struktural harus diperkuat untuk memenuhi persyaratan penggunaan dan keselamatan struktur.

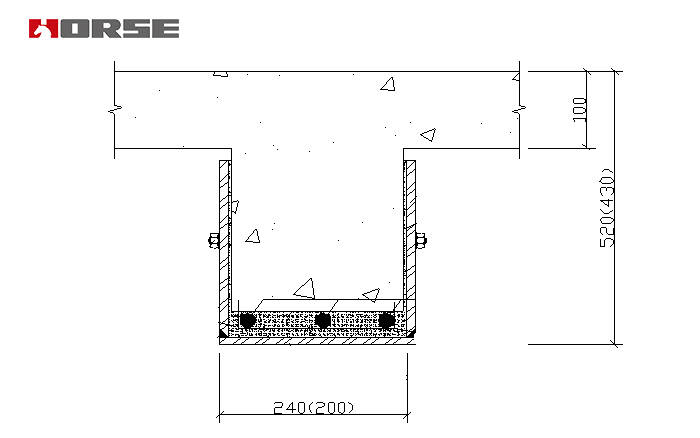

Skema ini diperkuat dengan menempatkan lapisan pelat baja tebal 5mm dan U hoop di bagian bawah balok dan menyuntikkan resin pelat baja epoksi struktural.
