Penguatan Bea

Ini adalah artikel yang sangat bagus untuk diperkenalkan kepada semua orang. Oleh Shenma Group, kantor persiapan proyek transformasi teknis garam nilon 66.

China Shenma Group Nylon 66 Salt Co., Ltd. mengimpor teknologi dan peralatan produksi garam Nylon 66 tercanggih di dunia pada awal 1990-an. Sesuai dengan kebutuhan pengembangan perusahaan untuk memperluas reproduksi dan penggalian produk sampingan, kapasitas produksi pabrik asam adipat perlu ditingkatkan. Asam adipat diproduksi melalui oksidasi sikloheksanol dan asam nitrat, sehingga diputuskan untuk ditingkatkan. Sebuah reaktor oksidasi (B - R160 E) beroperasi secara seri dengan 4 reaktor asli. Karena keterbatasan kondisi proses, sebuah reaktor oksidasi harus ditambahkan ke rangka reaktor oksidasi asli. Setelah perhitungan, gaya balok rangka reaktor oksidasi asli tidak dapat dipenuhi, dan harus diperkuat.

1 Sistem penguatan struktural

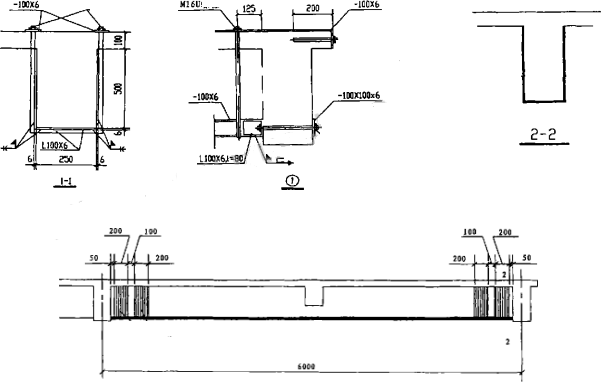

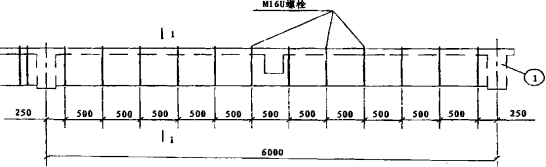

1.1 Sebelum dan sesudah penguatan

Berdasarkan situasi aktual dalam proses konstruksi, sangat sulit untuk membangun titik sambungan antara balok dan kolom rangka, dan semua jalur pipa proses di sekitar J GL-1 dan J GL-2 perlu dibongkar. Baja L100*6 pada girder harus dipatahkan di banyak tempat, jika tidak, akan sulit untuk dilewati. Dengan cara ini, efek perkuatan baja siku pada balok berkurang. Kerugian terbesarnya adalah reaktor asli harus dihentikan sebelum konstruksi dimulai, yang berarti bahwa proses produksi yang berkelanjutan, penghentian total, merupakan kerugian bagi perusahaan.

1.2 Metode penguatan bungkus serat karbon yang menempel

Dalam skema ini, teknologi perkuatan CFRP merupakan jenis baru teknologi perkuatan struktural, yang menggunakan material pengikat resin untuk merekatkan CFRP pada permukaan beton guna mencapai tujuan perkuatan struktur dan komponen. Permasalahan pembongkaran jalur pipa proses asli dan penghentian pemasangan di sekitar balok tulangan pada konstruksi perkuatan diselesaikan secara fundamental, sehingga memastikan keberlanjutan operasional dan produksi peralatan produksi.

Berdasarkan karakteristik di atas dan situasi produksi aktual perusahaan, personel teknis setelah melakukan analisis yang komprehensif dan menyeluruh, memutuskan untuk mengadopsi program penguatan bungkus serat karbon.

2. Teknologi konstruksi dan persyaratan untuk menempelkan bungkus serat karbon

2.1 prinsip proses

Mekanisme penguatannya adalah lembaran serat karbon diikatkan ke permukaan anggota beton dengan pengikat epoksi berkinerja tinggi, dan kekuatan tarik yang baik dari lembaran serat karbon digunakan untuk meningkatkan daya dukung dan kekakuan anggota.

2.2 persyaratan proses dan operasi

Perawatan permukaan, penyikatan, perataan, pengikatan, perlindungan CFRP.

2.2.1 perawatan permukaan

(1) Bersihkan beton yang rusak seperti spalling, lepas, dan korosi sarang lebah pada permukaan komponen tulangan.

(2) Permukaan komponen yang cembung perlu dihaluskan untuk memperlihatkan pasir, batu, dan semen (yang merupakan perawatan kunci untuk memastikan interaksi antara CFRP dan beton);

(3) Bersihkan permukaan beton dan jaga agar tetap kering.

(4) Gunakan material perbaikan untuk menghaluskan permukaan perbaikan.

2. 2.2 kuas primer

(1) Buat lem dasar.

(2) Primer dioleskan secara merata pada permukaan beton dengan kuas rol, dan perlu dibenamkan ke dalam pori-pori beton. Setelah lem mengeras, langkah selanjutnya dilakukan.

2.2.3 Perawatan perataan

(1) Peracikan bahan perata;

(2) Permukaan beton diisi dengan bahan perata, dan tidak boleh ada tepi dan sudut.

(3) Aplikasikan bahan perata pada sudut untuk memperbaiki lengkungan lingkaran halus dengan radius minimal 20 mm;

(4) Setelah permukaan bahan perata disentuh atau kering, langkah selanjutnya adalah konstruksi.

2. 2.4 pasta kain serat karbon

(1) Potong kain serat karbon sesuai ukuran yang ditentukan, dengan deviasi ukuran tidak boleh melebihi 20 mm;

(2) Siapkan perekat resin impregnasi dan oleskan secara merata pada bagian yang akan direkatkan.

(3) Gunakan rol khusus untuk menggulung searah serat beberapa kali untuk menghilangkan gelembung dan memastikan lem resin impregnasi meresap sepenuhnya ke dalam kain serat karbon. Jika terdapat udara, segera lakukan tindakan untuk menghilangkannya dan kain serat karbon harus lurus setelah digulung.

(4) Ulangi langkah-langkah di atas, lalu tempelkan lapisan berikutnya setelah permukaan kain disentuh atau kering.

(5) Oleskan resin impregnasi secara merata pada permukaan lapisan akhir CFRP.

2. 2.5 Perlindungan

Permukaan kain serat karbon yang diperkuat harus dilindungi dengan plester atau lapisan tahan api.

3 Kesimpulan

Teknologi plastik yang diperkuat serat karbon (CFRP) dimulai pada tahun 1980-an di Amerika Serikat, Jepang, dan negara-negara maju lainnya. Tiongkok memulainya relatif terlambat, belum memiliki spesifikasi standar domestik, inspeksi, dan penerimaan berdasarkan standar perusahaan. Kain serat karbon merupakan produk impor. Kain serat karbon yang digunakan untuk memperkuat balok reaktor oksidasi garam 66 adalah material komposit Hertz dari Amerika Serikat. Modelnya adalah C300-C (0,167 mm). Penguatan CFRP memiliki keunggulan konstruksi sederhana, konstruksi cepat, tahan api, tahan asam dan alkali, serta peningkatan bobot mati yang lebih sedikit setelah penguatan. Teknologi penguatan CFRP diyakini dapat diterapkan secara luas di Tiongkok.
