Teknik Bawah Tanah

Ikhtisar Proyek

Luas konstruksi proyek supermarket bawah tanah di Distrik Jiangbei, Kota Chongqing adalah 55.524m2, dengan 3 lantai di bawah tanah. Ketinggian bangunan bawah tanah adalah 16,00m, dan tinggi dari bawah ke atas masing-masing adalah 4,45, 6,00, 5,55m, dan merupakan struktur dinding geser rangka beton bertulang. Pada konstruksi dekorasi awal proyek, ditemukan bahwa ada cacat tertentu pada beton satu kolom di masing-masing lantai pertama dan kedua di bawah tanah. Ketika cacat ditemukan, atap proyek supermarket bawah tanah telah ditutup dengan tanah dengan ketebalan rata-rata 1,50m, dan penghijauan kota telah selesai. Pemeriksaan oleh unit terkait menemukan bahwa kolom memiliki cacat struktural dalam kisaran ketinggian tertentu: lapisan permukaan beton jatuh, tulangan utama terbuka dan bengkok, agregat kasar beton internal longgar, dan kekuatannya sangat rendah.

Pemilihan skema penguatan

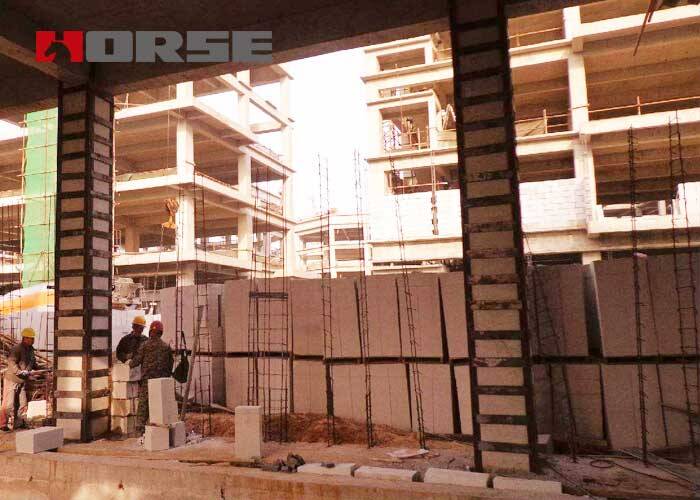

Melalui analisis yang komprehensif, kami mengajukan ide penguatan baru menggunakan baja berlapis luar dan kemudian penggantian sebagian beton komponen. Yaitu, baja kisi direkatkan di luar kolom beton, dan kemudian beton komponen diganti. Selama proses penggantian, kolom baja tipe kisi menanggung semua beban, dan tidak ada dukungan sementara yang digunakan, yang nyaman untuk konstruksi dan tidak mempengaruhi area penggunaan. Rinciannya adalah sebagai berikut: Dalam kasus persyaratan kompresi dan geser kolom yang tidak mencukupi, kolom diperkuat dengan baja sudut di luar kolom. Dalam kasus kekuatan beton yang sangat rendah di bagian kolom lokal, metode penggantian bagian beton digunakan untuk mengatasinya. Menurut kapasitas dukung desain kolom yang diberikan oleh lembaga desain asli, desain penguatan struktural dilakukan, dan gambar konstruksi penguatan perlu disetujui oleh lembaga desain asli. Kolom yang rusak dirancang dengan kapasitas dukung beban 5.000 kN. Dihitung menggunakan baja siku L160×16, lebar penampang 632mm, dan pelat baja persegi 5×50@400 untuk tulangan.

Metode penguatan

Metode perkuatan pelapisan baja dan penggantian sebagian komponen beton

Persyaratan untuk proses konstruksi dan langkah-langkah teknis tulangan baja siku yang dibungkus kolom

Memoles permukaan beton → memotong baja siku → menghilangkan karat dan membuat baja siku menjadi kasar → membersihkan permukaan beton dan baja siku → memposisikan baja kaki kolom → mengelas tab tarik baja siku, memasang baut angkur → menutup celah samping baja siku dengan lem sambungan → memberikan tekanan dengan perekat struktural → memukul baja siku dengan palu paku untuk pemeriksaan mandiri → memperbaiki.

Teknologi konstruksi beton pengganti dan persyaratan langkah-langkah teknis

Garis batas operasi air aliran elastis → pemindahan beton → pembersihan beton lepas pada sambungan konstruksi → perbaikan baja → penyiraman hingga sambungan konstruksi benar-benar basah → penyangga bekisting → penuangan beton → pemindahan bekisting → perawatan beton → pembuangan kelebihan beton.

Kesimpulan

Dengan mengadopsi metode perkuatan baru, yaitu mengalihdayakan baja penampang terlebih dahulu dan kemudian mengganti sebagian komponen beton, tidak diperlukan penopang sementara, konstruksinya nyaman, dan kasa baja digunakan untuk plesteran selama proses dekorasi, sehingga tidak memengaruhi area penggunaan. Seluruh masa konstruksi perkuatan hanya 12 hari, yang aman dan andal serta dapat digunakan sebagai referensi untuk proyek serupa.
