Penguatan Struktur Hotel

Ikhtisar Proyek

Hotel ini terletak di sisi selatan Alun-Alun Selatan Stasiun Kereta Api Shenyang Utara, Kota Shenyang, di persimpangan Jalan Youhao dan Jalan Beizhan. Luas bangunannya mencapai 36.700 m2, terdiri dari 30.000 m2 di atas tanah, 6.700 m2 di bawah tanah, dan tinggi total 98,75 m. Terdapat 2 lantai di bawah tanah, yang tingginya masing-masing 5,1 m dan 4,9 m dari bawah ke atas. Lantai bawah tanah kedua untuk pertahanan udara, dan lantai bawah tanah pertama untuk ruang peralatan. Terdapat 26 lantai di atas tanah, dengan lantai pertama dan kedua setinggi 3,9 m, lantai ketiga hingga ketujuh setinggi 4,4 m, lantai kedelapan setinggi 3,6 m, dan lantai kesembilan setinggi 3,4 m. Lantai pertama merupakan lobi yang luas, lantai kedua hingga kedelapan untuk ruang rekreasi, hiburan, restoran, dan ruang pertemuan, sedangkan lantai kedelapan ke atas merupakan kamar tamu.

Proyek ini dimulai pada tahun 1993, dan struktur utama, rekayasa kedap air dan timbunan ruang bawah tanah, serta dinding tirai kaca luar telah selesai. Luas lantai dua asli adalah 1406m2, luas bukaan ruang besar adalah 235m2, dan tingkat bukaan adalah 16,7%. Untuk menambah ruang lobi di lantai pertama, sekarang perlu menambah luas bukaan di lantai dua. Luas bukaan ruang besar menjadi 418m2, dan tingkat bukaan adalah 31%. Fungsi lantai pertama hingga keenam bangunan asli telah berubah, dan daya dukung seluruh lantai harus ditinjau selama renovasi. Masa pakai layanan desain transformasi tulangan akan menjadi 30 tahun.

Penguatan kolom pembuka lantai dua

Setelah membuat lubang besar di lantai dua, salah satu sisi balok rangka yang terhubung dengan tiga kolom rangka dipotong di lantai dua untuk menambah panjang ketiga kolom di satu sisi sesuai perhitungan. Pada konstruksi awal, tulangan longitudinal kolom dihubungkan dengan sambungan las dan tumpang pada balok rangka lantai dua. Setelah balok rangka dipotong, tulangan longitudinal kolom kehilangan daya dukungnya di titik simpul, dan tulangan desain awal menjadi kecil, sehingga ketiga kolom rangka ini perlu diperkuat.

Terdapat banyak metode perkuatan untuk balok dan kolom, dan yang paling panjang adalah tulangan baja tempel eksternal, tulangan dengan penampang diperbesar, dan tulangan komposit serat. Pilih metode perkuatan terbaik sesuai dengan kondisi lapangan. Terdapat dinding geser di tiga sisi lantai bawah tanah, dan ketebalan lantai pertama adalah 300 mm. Oleh karena itu, metode perkuatan dengan penambahan penampang dipilih untuk perkuatan.

KZ2 tidak memiliki dinding geser di bawah lantai pertama. Berdasarkan kondisi aktual lokasi, metode perkuatan baja tempel eksternal dipilih. Metode ini memiliki masa konstruksi yang singkat, kecepatan tinggi, dan lingkungan yang bersih.

Penguatan balok dan pelat lantai satu

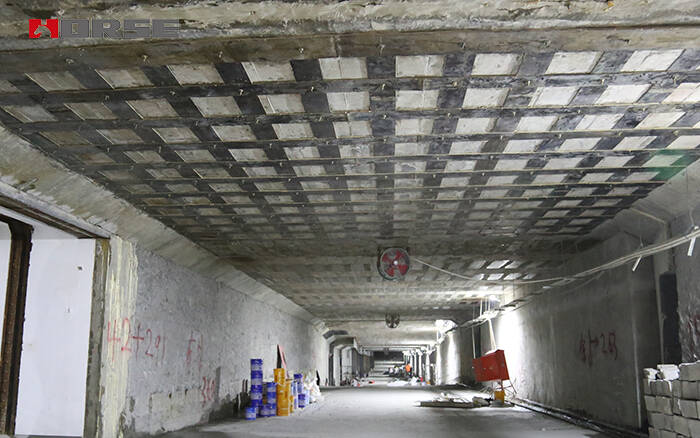

Atas permintaan pemilik untuk menambahkan energi panas bumi ke lantai pertama, beban meningkat sebesar 2 kN per meter persegi, yang menyebabkan beberapa balok dan tulangan pelat tidak memenuhi persyaratan spesifikasi dan tulangan yang dibutuhkan. Ketika tulangan atas pelat tidak memenuhi persyaratan, pelat baja tipis ditambahkan pada bagian atas tumpuan pelat untuk tulangan. Ketika tulangan bawah pelat tidak memenuhi persyaratan, balok baja ditambahkan di bagian bawah pelat untuk menopang lantai, dan balok baja tersebut dihubungkan secara engsel dengan balok beton yang mengelilingi pelat.

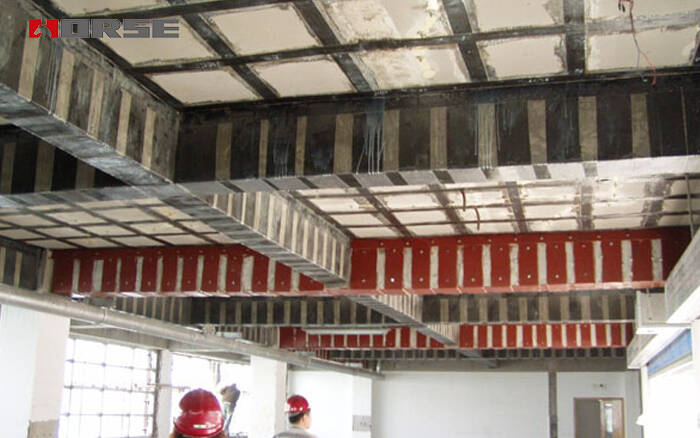

Jika tulangan balok tidak memenuhi persyaratan, balok diperkuat dengan serat karbon. Metode ini mudah dibangun, andal dalam kinerja, dan efektif dalam perkuatan.

Kesimpulan

Melalui analisis proyek yang terperinci, pemilihan konstruksi yang sederhana dan langkah-langkah penanganan yang andal untuk berbagai komponen perkuatan balok, pelat, dan kolom yang tidak memenuhi persyaratan menjadikan desain proyek aman, ekonomis, aplikatif, dan masuk akal. Langkah-langkah spesifiknya adalah sebagai berikut:

(1) Perhitungan terperinci dilakukan melalui dua program perhitungan. Indikator keseluruhan proyek memenuhi persyaratan spesifikasi, dan hasil perhitungan kedua perangkat lunak hampir sama, sehingga hasilnya masuk akal, aman, dan andal.

(2) Untuk dinding beton di ruang bawah tanah KZ1, gunakan metode perkuatan penampang yang diperbesar, dan batang baja yang baru ditambahkan dapat langsung dijangkarkan ke dinding beton. Untuk ruang bawah tanah KZ2 tanpa beton, metode perkuatan baja tempel eksternal diadopsi, pelat baja bawah dihubungkan ke pelat lantai melalui baut angkur, dan baja siku tulangan dilas langsung ke pelat bawah di lokasi.

(3) Penambahan panas bumi di lantai pertama dan perkuatan yang tidak memadai di bagian atas pelat. Pelat baja ditambahkan ke bagian atas tumpuan pelat untuk perkuatan. Tulangan bawah pelat tidak mencukupi. Pelat penopang balok baja ditambahkan di bagian bawah pelat. Jika tulangan balok tidak mencukupi, metode penempelan serat karbon digunakan untuk perkuatan.
