Proyek - Rumah Sakit

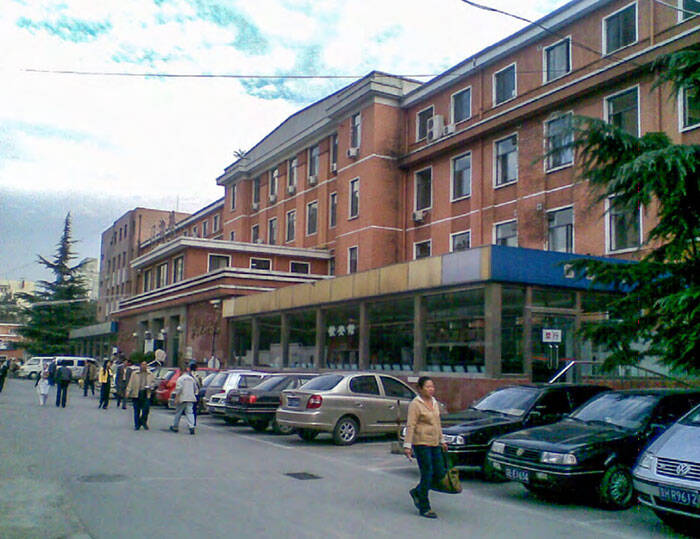

Sebelum perbaikan seismik

RSUD

Bangunan berbentuk "工" dari sebuah rumah sakit dibangun pada tahun 1958. Bangunan ini terbuat dari bata-beton dengan enam lantai di atas tanah (sebagian lima lantai) dan satu lantai di bawah tanah. Luas total bangunan adalah 23.337 meter persegi, dan denah bangunan pada dasarnya berbentuk "I" (denah lantai pertama bangunan ditunjukkan pada Gambar 1). Bagian utara dari bentuk "工" adalah bangunan rawat jalan, bagian selatan adalah bangunan bangsal, bagian timur adalah bangunan teknologi medis, dan bagian barat adalah bangunan gawat darurat. Rumah ini memiliki karakteristik khas arsitektur rumah sakit pada tahun 1950-an. Tata letak rumah sakit berbentuk "I", dinding eksterior bata merah dan abu-abu putih, serta lantai teraso yang berat memiliki jejak yang mendalam dari masa itu. Di sinilah pemilik juga mengusulkan untuk mempertahankan ciri khas sejarah gaya aslinya dalam penguatan dan renovasi ini..

Rumah tersebut telah melampaui batas umur desain 50 tahun. Rumah tersebut perlu menjalani penilaian keamanan struktural dan ketahanan seismik terlebih dahulu, serta melakukan penanganan yang sesuai berdasarkan hasil penilaian tersebut sebelum dapat digunakan kembali. Selain itu, fasilitas asli bangunan bangsal tidak lagi dapat memenuhi persyaratan fungsional rumah sakit, sehingga diputuskan untuk memperkuat dan merenovasinya.

Kategori perkuatan seismik rumah merupakan kategori perkuatan utama, dan penilaian seismik akan dilakukan sesuai dengan metode Kategori A dengan masa pakai desain selanjutnya selama 30 tahun. Setelah penilaian struktural, tingkat keamanannya dinilai sebagai Csu. Rumah tersebut berbahaya secara lokal, dan tindakan harus segera diambil. Ketahanan seismiknya tidak memenuhi persyaratan standar yang relevan dan memerlukan perkuatan menyeluruh.

Solusi teknis yang diperkuat

Rumah ini dibagi menjadi sembilan bagian oleh delapan sambungan deformasi, dan identifikasi serta perkuatan struktur juga dibagi menjadi sembilan rumah independen. Di antaranya, keamanan statis dan keamanan seismik struktur utama berbentuk "I" tidak memenuhi persyaratan. Karena keterbatasan dana selama perkuatan dan rekonstruksi rumah, pemilik mengusulkan untuk menggunakan masa pakai lanjutan 10-15 tahun untuk identifikasi dan perkuatan struktural. Perkuatan yang sesuai dan terarah dilakukan untuk komponen yang gaya statisnya tidak memenuhi persyaratan daya dukung. Untuk ketahanan seismik, laporan penilaian awal melakukan perhitungan daya dukung seismik komponen sesuai dengan kode seismik yang berlaku, dan disimpulkan bahwa sejumlah besar dinding tidak memenuhi persyaratan seismik dan perlu diperkuat satu per satu. Lembaga desain melakukan penilaian klasifikasi ulang sesuai dengan peraturan terkait standar penilaian bangunan pasangan bata tipe A, dan menggunakan metode indeks kapasitas seismik komprehensif lantai untuk mengevaluasi kapasitas seismik komprehensif bangunan. Hasil evaluasi menunjukkan bahwa kecuali lantai lima, indeks kapasitas seismik komprehensif lantai lainnya kurang dari 1, yang tidak memenuhi persyaratan seismik dan perlu diperkuat.

Perkuatan bangunan didasarkan pada kesimpulan penilaian keselamatan dan penilaian seismik, dan pertimbangan komprehensif diberikan untuk menentukan rencana perkuatan. Selain itu, perlu mengikuti prinsip-prinsip desain perkuatan seismik, yaitu prinsip peningkatan kapasitas seismik komprehensif (daya dukung, integritas), dan untuk menemukan kunci struktur untuk mencapai tujuan perkuatan dengan mempertimbangkan cacat pada struktur asli. Cobalah untuk menghilangkan faktor-faktor yang tidak menguntungkan seperti lapisan struktur asli yang tidak teratur, tidak wajar, dan lemah. Kedua, perkuatan seismik berbeda dari penanganan kecelakaan teknik, menekankan perkuatan keseluruhan dan menghindari perkuatan komponen. Pada saat yang sama, rencana perkuatan yang sesuai dipilih dengan mempertimbangkan persyaratan fungsi penggunaan, metode konstruksi, dampak lingkungan, dan aspek ekonomi. Dan untuk memastikan efektivitas tindakan perkuatan, minimalkan kerusakan pada anggota struktur asli, anggota perkuatan dan struktur asli terhubung dengan andal, dan lapisan baru yang lemah harus dihindari setelah perkuatan untuk memastikan koordinasi anggota baru dan lama. Terakhir, manfaatkan sepenuhnya daya dukung pondasi yang ada untuk meminimalkan jumlah perkuatan pondasi.

Bagi mereka yang memiliki keamanan yang tidak memadai, penguatan komponen adalah fokus utama; untuk penguatan seismik, penguatan konsep seismik secara keseluruhan dan fokus utama, dan penguatan komponen dilengkapi untuk penguatan keseluruhan yang komprehensif. Dan di bawah premis memenuhi daya dukung, cobalah untuk mempertahankan fitur historis bangunan asli, mengurangi dampak pada fungsi bangunan asli, dan mengurangi biaya, yaitu, aman, dapat diterapkan dan ekonomis. Indeks kapasitas seismik komprehensif dari lantai yang diperkuat harus lebih besar dari 1, dan lantai baru dengan perubahan mendadak dalam indeks kapasitas seismik komprehensif harus dicegah. Artinya, kapasitas geser lapisan ini setelah penguatan tidak boleh lebih besar dari 20% dari lapisan berikutnya yang berdekatan. Ketika melebihi, kapasitas seismik lapisan berikutnya harus ditingkatkan pada saat yang sama sampai persyaratan terpenuhi.

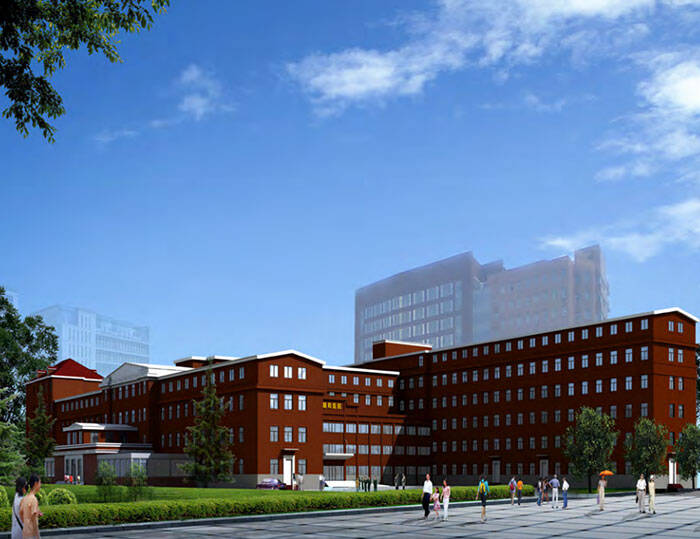

Setelah penguatan seismik

Rencana penguatan akhirnya ditentukan:

1. Perkuat sebagian komponen dengan gaya statis yang tidak memadai, dan perkuat sistem dengan ketahanan gempa yang tidak memadai. Banyaknya bukaan longitudinal menjadi penyebab utama daya dukung seismik longitudinal yang tidak memadai. Metode perkuatan mengadopsi metode perkuatan seluruh dinding longitudinal koridor di beberapa lantai terbawah. Hal ini tidak hanya menghindari pengaruh sejumlah besar pondasi galian terhadap lalu lintas eksternal saat memperkuat dinding eksternal dari luar bangunan, tetapi juga mengurangi kerusakan pada lantai teraso asli setiap rumah saat dinding eksternal diperkuat dari dalam rumah.

2. Dinding horizontal dipilih untuk perkuatan berdasarkan prinsip jarak yang merata. Terakhir, indeks kapasitas seismik komprehensif arah vertikal dan horizontal lantai harus lebih besar dari 1, dan kapasitas geser lantai atas yang berdekatan tidak boleh melebihi 20% dari lantai berikutnya untuk menghindari perpindahan lapisan yang lemah atau perpindahan lapisan yang lemah. Dengan cara ini, gaya yang dihasilkan masuk akal dan tata letak yang terkoordinasi, sehingga dampaknya terhadap tata letak dan luas bangunan rumah minimal, dan biayanya pun rendah.

Metode penguatan spesifiknya adalah:

1. Kapasitas seismik longitudinal tidak memadai. Berdasarkan tingkat kapasitas seismik yang tidak memadai, sebagian dinding akan diperkuat dengan pelat beton bertulang setebal 70 mm atau tulangan permukaan mortar semen mesh bertulang setebal 50 mm. Bagian-bagian ini terutama terdiri dari dinding di kedua sisi jalur pejalan kaki dan beberapa dinding horizontal, dan rentang perkuatan berkurang seiring bertambahnya lantai.

2. Di samping penambahan sebagian rangka beton bertulang guna memperkuat dan memperkokoh lubang-lubang besar di pos perawat, dsb., daya tampung seismik menyeluruh lantai harus dievaluasi ulang dan dikonsolidasi ulang.

3. Lintel beton bertulang ditambahkan pada ketinggian bukaan asli. Ketika pintu asli terhalang, strukturnya pun terhalang. Bukaan baru perlu mempertimbangkan gaya statis dan kapasitas seismik lantai secara keseluruhan, dan dinding harus diperkuat berdasarkan penambahan lintel beton bertulang.

4. Pelat lantai dan balok beton bertulang ruang arsip diganti dengan tulangan penampang yang diperbesar. Dinding bata di lantai pertama lokasi ini diperkuat dengan dinding pelat beton bertulang setebal 70 mm, dan dinding pelat tersebut dipasang dengan kedalaman yang sama dengan dinding aslinya. Gambar 3 adalah diagram skematis sebagian tulangan struktural.

5. Untuk mempertahankan lantai teraso asli, operasi manual digunakan saat dinding diperkuat dan dipahat, dan langkah-langkah perlindungan yang sesuai diterapkan. Penguatan akhir hanya memengaruhi teraso selebar sekitar 20 cm di dekat dinding yang diperkuat, dan sisanya berukuran besar. Area lantai teraso telah terlindungi dengan baik.

Poin "penting" dari perkuatan seismik dan rekonstruksi proyek ini adalah mempertimbangkan keamanan struktural dan tata letak serta alur bangunan rumah sakit, serta tata letak dan reservasi lokasi peralatan mekanik dan listrik. Karena persyaratan prosedur medis yang ketat, terdapat peraturan terkait tata letak, luas, dan ukuran lubang rumah medis. Arsitek telah berulang kali berkomunikasi dan berkoordinasi dengan arsitek dan pengguna secara terarah, sehingga rumah tersebut benar-benar dapat memenuhi persyaratan standar nasional yang relevan untuk keamanan struktural dan proses medis serta persyaratan penggunaan rumah sakit. Dengan penyesuaian tata letak rencana arsitektur, perkuatan struktural juga telah disesuaikan dan dimodifikasi berkali-kali. Selain itu, karena perbedaan antara tata letak lokasi dan lokasi serta ukuran bukaan dengan gambar as built, perancang struktur bekerja sama dengan arsitek untuk melakukan pengukuran lapangan detail komponen satu per satu di lokasi, yang tercermin dalam gambar konstruksi. Peralatan elektromekanis rumah sakit itu sendiri lebih rumit daripada bangunan publik lainnya karena fungsi medisnya yang kompleks. Selain itu, gambar peralatan bangunan asli sangat hilang, dan jalur pipa peralatan telah direnovasi tanpa gambar beberapa kali, sehingga transformasinya cukup sulit. Untuk memesan bukaan peralatan terlebih dahulu guna menghindari pahat balik guna menjaga integritas dan efektivitas tulangan struktural, insinyur struktur bekerja sama dengan insinyur peralatan untuk mengebor langit-langit gantung dan menyelam ke dalam parit di lokasi konstruksi berkali-kali, dan menemukan personel yang relevan untuk memahami situasi. Setelah sepenuhnya memahami peralatan mekanik dan listrik di lokasi rumah, insinyur struktur melakukan perawatan yang sesuai pada bukaan peralatan untuk memastikan integritas dan kekencangan tulangan struktural dan secara tidak langsung mengurangi biaya.

Poin "sulit" dari penguatan dan rekonstruksi adalah bagaimana mencapai konstruksi dan pemanfaatan tanpa memengaruhi pemanfaatan area yang luas. Semua beban hidup di bagian atas harus dihilangkan sebanyak mungkin sebelum struktur diperkuat. Karena sebagian besar bangunan rumah sakit padat dan sulit dibalik, transformasi ini mengusulkan penggunaan sambungan deformasi untuk membagi konstruksi penguatan menjadi beberapa bagian. Rencana implementasi dan rotasi segmentasi diadopsi sehingga konstruksi penguatan hanya memengaruhi beberapa area, sementara area lain tetap beroperasi. Namun, tindakan penutupan dan insulasi suara perlu dilakukan selama konstruksi. Unit ini mengatur waktu konstruksi secara wajar untuk mengurangi kebisingan sebanyak mungkin, dan mengatur kebisingan di ujung bangunan dan di siang hari. Selain itu, rumah sakit juga perlu merumuskan langkah-langkah manajemen yang sesuai, mengatur pasien secara ilmiah, dan melakukan pekerjaan ideologis dengan baik bagi pasien dan keluarga mereka. Hal ini sungguh sulit.

Menyimpulkan

Dengan kondisi fasilitas medis yang terbatas dan kesulitan dalam proses pergantian, proyek ini dapat berhasil memperkuat rekonstruksi dan mengatasi kesulitan. Pengalaman utamanya adalah sebagai berikut.

Pertama, sangat penting untuk memiliki organisasi proyek yang lengkap dan masuk akal untuk koordinasi proyek dan manajemen rencana yang wajar, dan untuk memastikan bahwa unit konstruksi, unit desain, unit konstruksi, unit pengawasan dan pihak-pihak yang berpartisipasi lainnya bekerja sama dan bekerja sama satu sama lain;

Yang kedua, pemerintah menanggung biaya perkuatan seismik dan renovasi menyeluruh, yang memecahkan masalah pendanaan proyek. Selain itu, investigasi mendalam pada tahap awal pengajuan proyek akan menentukan secara wajar isi proyek dan persyaratan pendanaan yang wajar, serta memastikan tidak ada kelalaian dan pengulangan dalam pengajuan pendanaan. Hal ini memungkinkan proyek untuk menerapkan jaminan keuangan.

Yang ketiga adalah mengendalikan kualitas proyek secara ketat, memilih unit yang berpartisipasi dalam konstruksi proyek, mematuhi standar tinggi konstruksi proyek, dan meningkatkan frekuensi inspeksi;

Keempat, manajemen unit konstruksi yang kuat. Karena gambar penyelesaian bangunan asli tidak sesuai dengan banyak bagian di lokasi, selama proses pelaksanaan proyek, ketika komponen non-struktural seperti dinding partisi plafon gantung dibongkar, ditemukan ketidaksesuaian dengan gambar survei. Unit konstruksi segera mengorganisir konsultasi tepat waktu kepada semua pihak konstruksi yang berpartisipasi untuk memastikan bahwa rencana pelaksanaan disesuaikan dalam waktu sesingkat mungkin dan proyek selesai sesuai jadwal.

Selain itu, karena keterbatasan ruang rumah sakit, kamar-kamar tersebut perlu digunakan selama proses konstruksi. Unit konstruksi memainkan peran penting dalam koordinasi insulasi suara bangsal dan kenyamanan pasien.

Untuk proyek penguatan dan renovasi, pemerintah mengoordinasikan departemen pengembangan dan reformasi, pertanahan, perencanaan, dan proteksi kebakaran untuk menyederhanakan prosedur persetujuan dan mempersingkat waktu pemrosesan proyek renovasi komprehensif dengan tetap memperhatikan peraturan perundang-undangan konstruksi. Langkah-langkah ini merupakan jaminan yang kuat bagi pelaksanaan proyek.
