Penguatan Arsip

Latar belakang dan gambaran umum teknik

Proyek kasus ini dibangun pada tahun 2010. Desain awalnya adalah apartemen 31 lantai dan podium komersial 2 lantai, masing-masing dengan struktur dinding geser dan struktur rangka. Karena berbagai alasan, proyek ini menghentikan konstruksi setelah selesainya pondasi dan konstruksi pelat atas lantai bawah tanah pertama, dan menjadi bangunan yang belum selesai. Pada tahun 2016, setelah subjek investasi diganti, direncanakan akan dibangun sebagai arsip. Setelah mempertimbangkan secara komprehensif berbagai faktor seperti biaya, masa konstruksi, pengaruh sosial, dll., setelah beberapa skema perbandingan dan pemilihan, skema desain akhir ditentukan sebagai berikut. Mempertimbangkan sepenuhnya persyaratan fungsional dan kondisi terkini arsip, memanfaatkan sepenuhnya pondasi dan ruang bawah tanah asli, dan menggabungkan tata ruang dan ukuran bidang dengan sistem jaringan kolom yang ada untuk meminimalkan konversi.

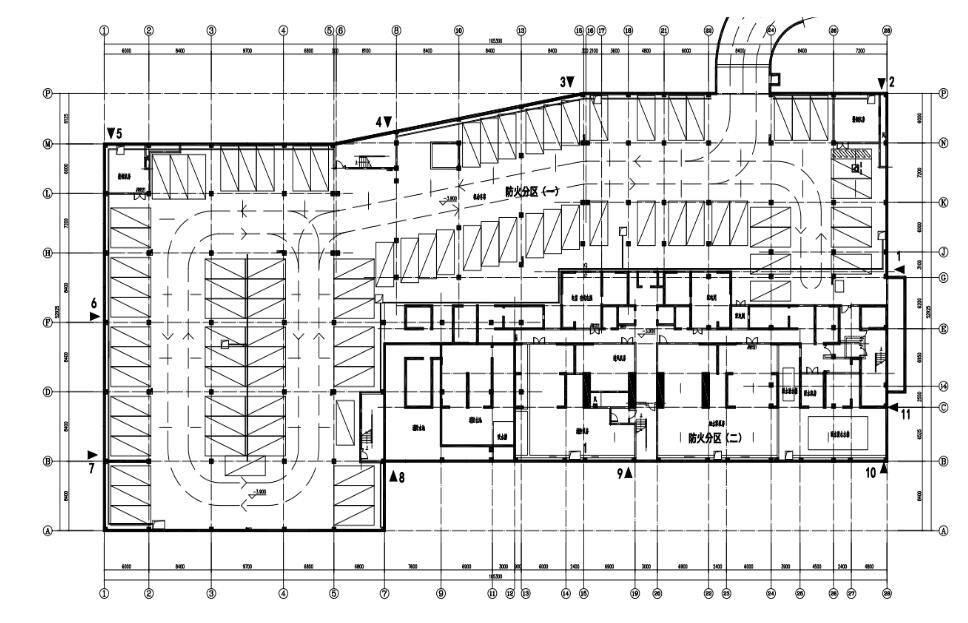

Terdapat banyak dinding geser di area bangunan utama asli di ruang bawah tanah, yang dirancang sebagai ruang peralatan; area podium asli sesuai dengan jaringan kolom reguler di area tersebut dan dirancang sebagai tempat parkir. Karena perubahan besar dalam penggunaan fungsi, perlu dilakukan perkuatan fondasi, balok, pelat, kolom, dan dinding struktur bawah tanah. Arsip yang baru dibangun ini merupakan struktur rangka tiga lantai dengan panjang 99,3 m dan lebar 38,5 m. Struktur beton di bagian atas dibagi menjadi dua bagian oleh koridor struktur baja di tengah. Luas ruang bawah tanah adalah 4752 m², dengan panjang 105 m, dan lebar sekitar 52,9 m.

Perbaikan dan penguatan kolom

Pada area basement, rasio kompresi aksial kolom rangka dan daya dukung penampang normal tidak memenuhi persyaratan. Metode perkuatan grouting kekuatan tinggi digunakan untuk memperluas penampang, sedangkan penampang miring tidak memenuhi persyaratan. Metode perkuatan berlapis serat karbon digunakan. Metode penampang tipikal untuk perluasan penampang dan penguatan serat karbon outsourcing.

Penguatan pondasi

Akibat peningkatan beban podium yang signifikan, pondasi rakit balok ruang bawah tanah podium asli tidak lagi memenuhi persyaratan desain. Setelah dibahas, metode perkuatan dengan menumpangkan pelat lantai di atas pondasi rakit podium asli dapat diadopsi. Setelah perhitungan, ketebalan pelat tipikal telah ditingkatkan dari 450 mm menjadi 600 mm, dan ketebalan balok telah ditingkatkan dari 800 mm menjadi 950 mm, yang dapat memenuhi sebagian besar persyaratan desain balok dan pelat.

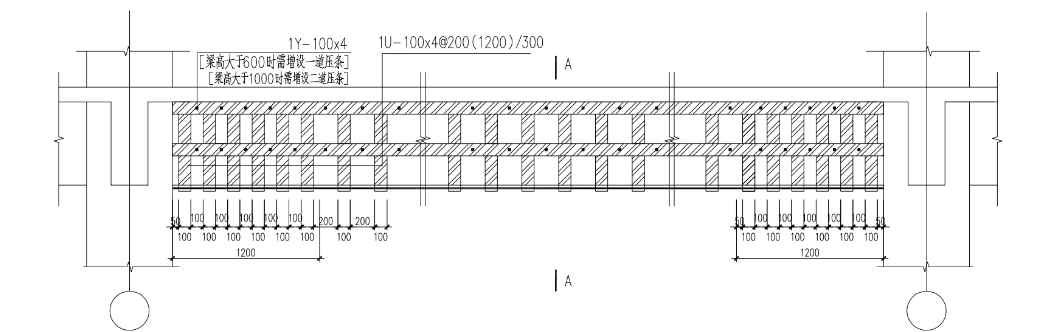

Perbaikan dan penguatan balok

Balok beton yang daya dukung beban bagian atap basementnya tidak memenuhi persyaratan, diperkuat dengan penampang yang diperbesar atau baja ikatan.

Proyek ini memberikan contoh praktis untuk transformasi dan pemanfaatan bangunan terbengkalai. Penguatan dan transformasi yang tepat dapat mengurangi biaya secara signifikan, mempersingkat masa konstruksi, dan mencapai manfaat sosial dan ekonomi yang baik.
