Penguatan Bangunan

Gambaran Umum Proyek

Bangunan komersial di sisi timur Dongfangzhimen, Jalan Xinggang, Kawasan Industri. Gambaran umum proyek adalah sebagai berikut: Proyek ini adalah struktur rangka beton bertulang 3 lantai, dengan tiga lantai di atas tanah dan satu lantai basement, dengan tinggi 4,5m. Jaring kolom tipikal adalah 8,4m×8,4m, penampang kolom tipikal basement adalah 550×550mm, dan penampang kolom tipikal di atas atap basement adalah 500×500mm. Bentuk pondasi adalah pondasi tiang pancang pipa prategang dengan penahan air balok-pelat. Proyek ini dirancang dan dibangun pada tahun 2004 dan selesai serta mulai digunakan pada tahun 2005. Pada tahun 2014, karena terowongan kereta bawah tanah perlu melewati bawah bangunan komersial, bangunan komersial perlu dihancurkan sebagian di area lintasan terowongan kereta bawah tanah, dan bagian yang tersisa sesuai dengan persyaratan pemilik dan peraturan saat ini. Lubang-lubang besar di beberapa lantai ditutup dengan balok cor di tempat, dan empat tangga ditambahkan. Sistem struktur, susunan struktur, dan beban layanan dari bagian-bagian yang tersisa pada dasarnya tetap tidak berubah, dan versi kode desain yang diadopsi dalam desain asli dan desain retrofit pada dasarnya sama.

Proses utama penguatan dan transformasi

Sebelum bangunan yang ada diperkuat dan direkonstruksi, perusahaan pengujian dengan kualifikasi pengujian khusus harus melakukan penilaian keandalan struktur asli. Ketika ada persyaratan seismik, penilaian kapasitas seismik dari struktur asli harus dilakukan sesuai dengan standar nasional saat ini. Kedua laporan penilaian ini harus digunakan sebagai premis dan dasar untuk desain perkuatan dan rekonstruksi proyek. Menurut laporan penilaian dan hasil perhitungan pemodelan keseluruhan, skema perkuatan dipilih, dan kemudian desain gambar konstruksi perkuatan dilakukan. Gambar konstruksi harus ditinjau dan disetujui sebelum dapat digunakan untuk konstruksi. Sebelum konstruksi perkuatan struktural, desain organisasi konstruksi harus disiapkan sesuai dengan persyaratan desain dan karakteristik struktural. Konstruksi harus dikontrol secara ketat sesuai dengan standar teknis yang sesuai, dan pemeriksaan kualitas dan penerimaan proyek harus dilakukan sesuai dengan standar nasional.

Persyaratan material dan teknologi konstruksi batang tanam

Penambahan balok, pelat, dan kolom serta perluasan metode penampang melintang semuanya memerlukan penggunaan teknologi pemasangan balok. Saat menggunakan teknologi pemasangan balok, seseorang harus memahami persyaratan material dan teknik konstruksi yang relevan untuk memastikan bahwa desain dan konstruksinya ekonomis, masuk akal, aman, dan andal.

(1) Pemilihan lem tulangan untuk struktur penahan beban harus benar-benar mengikuti peraturan yang relevan untuk memastikan daya tahan, perlindungan lingkungan, dan non-toksisitas lem tulangan. Lem tulangan harus dikemas dalam kaleng keras. Masa simpan kemasan fleksibel pendek dan mudah rusak serta memburuk.

(2) Saat menanam batang, jarak tengah batang tanam yang berdekatan tidak boleh kurang dari 100 mm, lapisan pelindung batang tanam pada struktur asli tidak boleh kurang dari 40 mm, dan lapisan pelindung sengkang harus memenuhi persyaratan spesifikasi yang sesuai. Saat pelat dan dinding dengan ketebalan kurang dari 150 ditanami batang baja baris ganda, batang baja baris ganda harus ditanam dengan dislokasi berbentuk plum.

(3) Saat menanam tulangan, tulangan harus dilas terlebih dahulu dan kemudian ditanam; jika ada kesulitan, pengelasan harus dilakukan kemudian, dan jarak antara titik pengelasan dan permukaan beton bahan dasar harus lebih besar dari 15d, dan akar bagian tulangan yang terbuka harus dibungkus dengan handuk basah yang direndam air.

(4) Ketebalan minimum komponen beton bertulang yang digunakan untuk penanaman tulangan harus lebih besar dari kedalaman penanaman ditambah 2D (D adalah diameter lubang bor).

(5) Antarmuka beton (permukaan ikatan) pada sambungan balok, pelat, dan kolom lama dan baru harus dipahat. Metode dan persyaratan dirinci dalam Bagian 1.8 pada halaman 8 "Struktur Tulangan Struktur Beton" 13G311-1.

Penguatan lantai

Generally speaking, the elevation relationship between the floor slab and the floor beam is that the top of the slab and the top of the beam are flat. If the floor beams already exist, the new floor slabs can only plant the steel bars at the lower part, and cut the protective layer of the top of the floor beams about 100mm wide and 50mm high, and the steel bars on the slabs can be directly welded with the upper bars of the adjacent slabs.

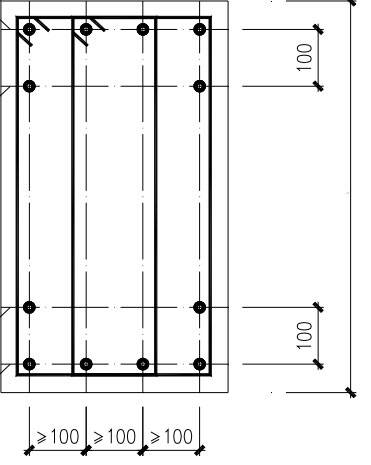

Penanaman balok

Pada tahap awal desain tulangan proyek ini, setelah pemeriksaan, gambar detail tulangan yang dibuat oleh perusahaan tulangan menunjukkan bahwa jarak bersih tulangan longitudinal balok untuk konstruksi tulangan tanam sekitar 30mm, yang pada dasarnya diatur sesuai dengan persyaratan jarak tulangan longitudinal struktur cor di tempat. Jika jarak antara batang tanam terlalu kecil, mudah menyebabkan kerusakan retak beton pada struktur pada penjangkaran batang tanam. Setelah penyesuaian, lebar balok untuk konstruksi tulangan tanam ditingkatkan, dan jarak tengah tulangan tanam di balok dikontrol sekitar 100mm untuk memastikan keamanan struktur dari struktur.

Tulangan sambungan balok-kolom

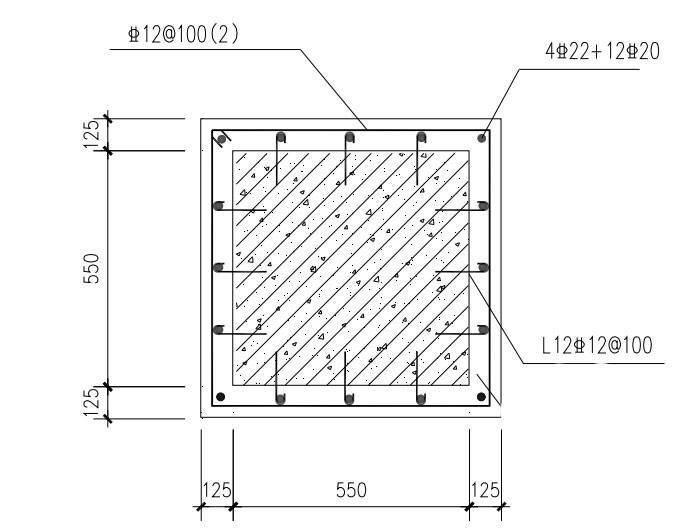

Bagian kolom tipikal di atas atap ruang bawah tanah proyek ini berukuran 500×500mm, dan balok rangka ditambahkan pada lubang besar di lantai dua. Batang longitudinal atas dan bawah balok berukuran sekitar 8,22 mm. Bagian kolom terlalu kecil, sehingga kedalaman balok rangka tidak dapat mencapai 25d (d adalah diameter rusuk longitudinal). Jika sejumlah besar kolom rangka diperkuat dengan metode penambahan bagian, hal itu lebih sulit dan berdampak lebih besar pada efek ruang arsitektur.
