Membangun penguat dinding
Pelat polimer diperkuat serat karbon (CFRP)

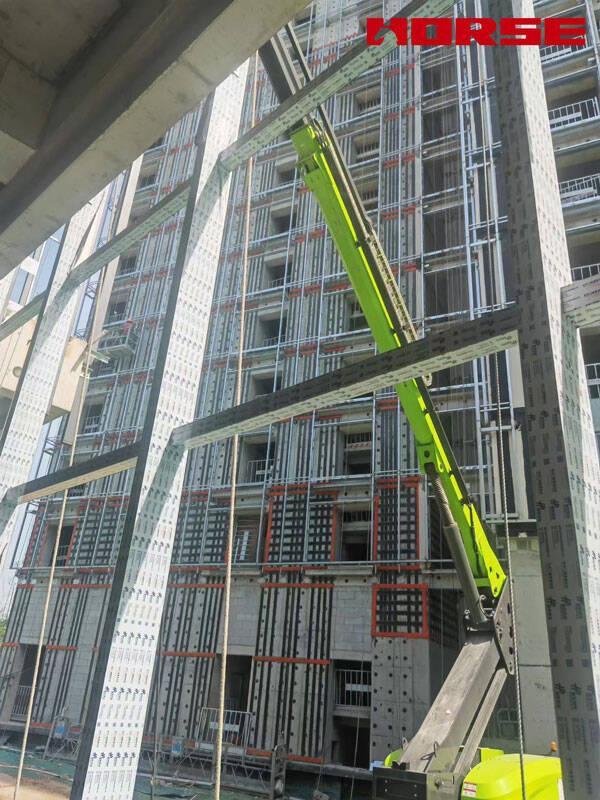

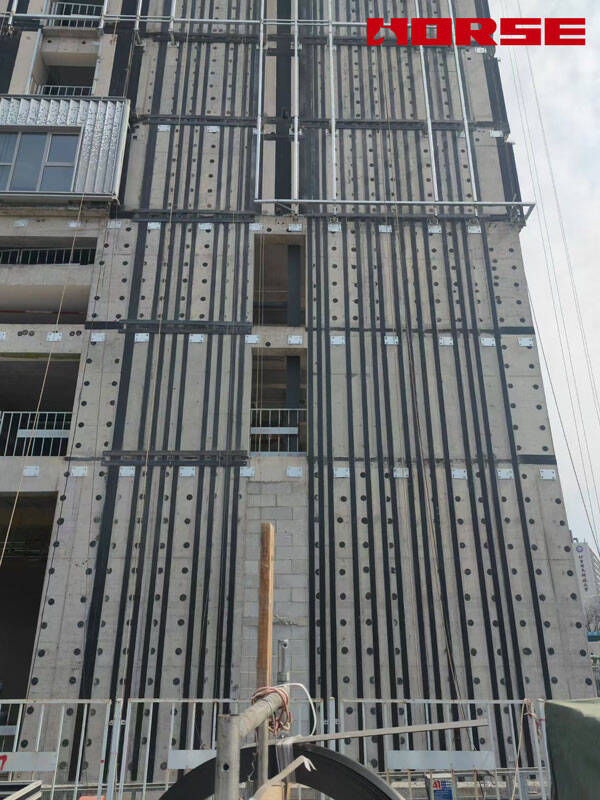

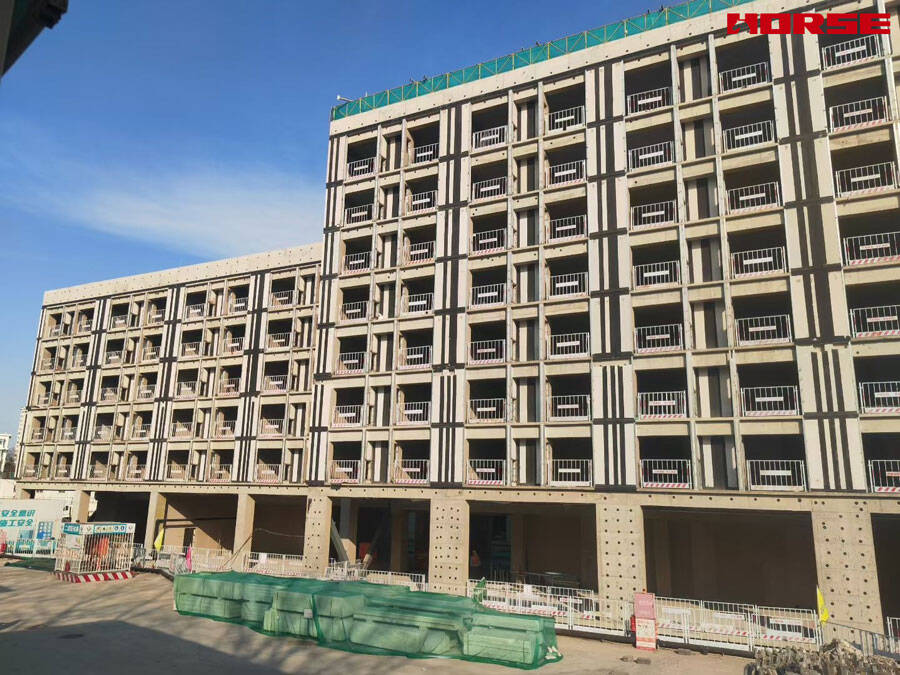

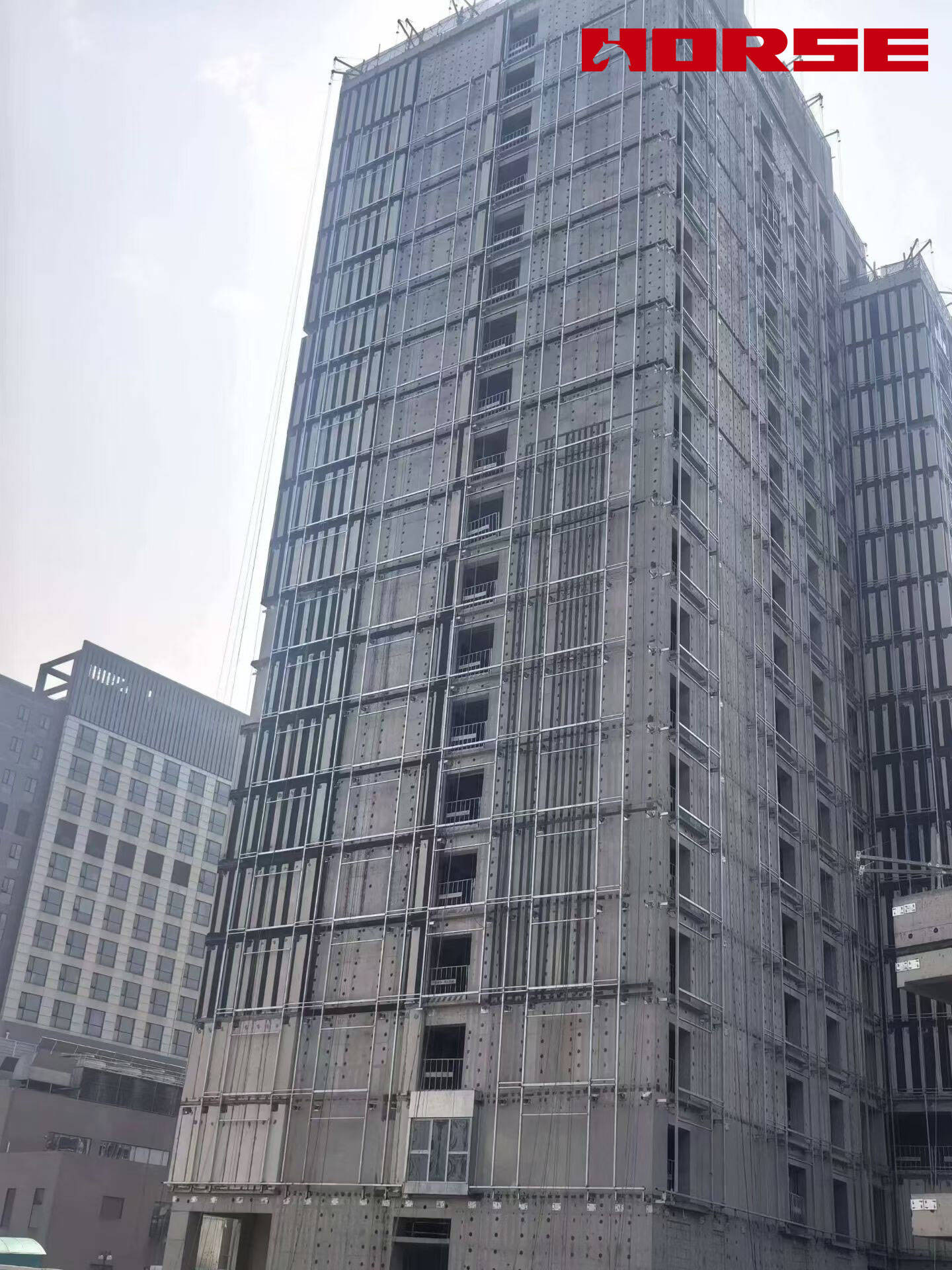

Pelat serat karbon terikat secara vertikal dan horizontal sepanjang dinding eksterior untuk meningkatkan fleksibel dan kaku geser bingkai eksterior, mengembalikan perubahan bingkai, dan kontrol penyimpangan antar cerita dalam batas yang diizinkan oleh kode.
Ikhtisar proyek
| Item | Rincian |
|---|---|
| Jenis proyek | Penguat pelat CFRP dinding eksterior kompleks multi-bangunan |
| Hitungan bangunan | Bangunan (masing-masing 8-15 cerita, perumahan/kantor penggunaan campuran) |
| Jenis struktur | Bingkai RC/struktur dinding geser bingkai |
| Metode penguatan | Pelat CFRP pultruted terikat secara eksternal |
| Standar yang berlaku | ACI 440. 2r-17, ACI 318. 6-19, ASTM D7565, ACI 503R-18 |
Masalah
Selama peninjauan desain struktural, analisis kaku lateral di bawah kombinasi beban angin menunjukkan bahwa beberapa dinding geser eksterior menunjukkan kaku yang tidak mencukupi untuk memenuhi batas drift layanan. Defleksi lateral di bawah beban angin melebihi batasan yang dapat diterima untuk kenyamanan pekerjaan dan integritas elemen non-struktural.

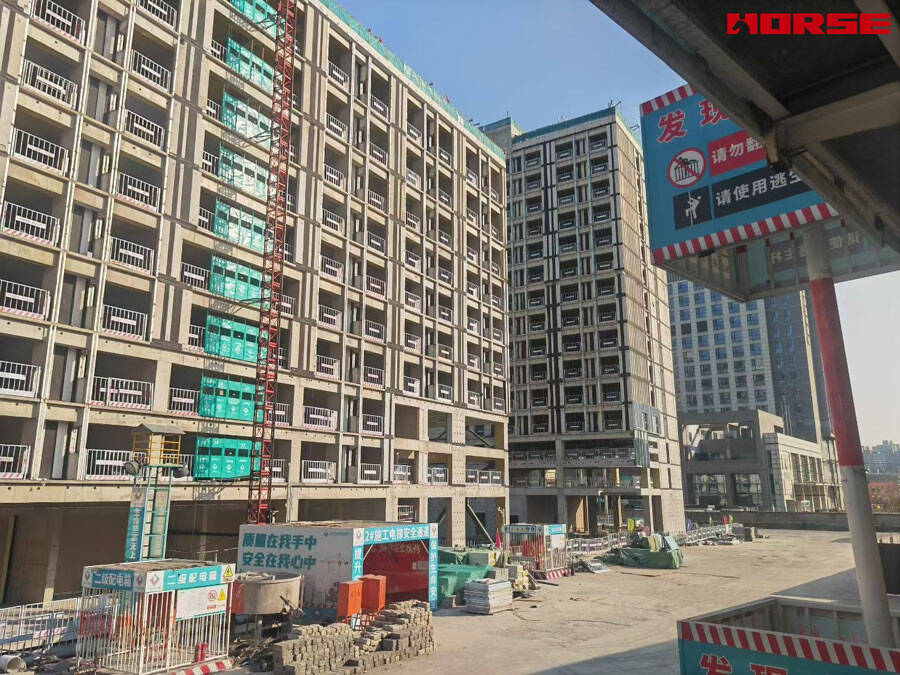

Lingkup penguatan
Pelat CFRP Horizontal (50mm × 1.4mm) sepanjang setiap garis lempengan lantai, menciptakan pita horizontal berkelanjutan di setiap tingkat lantai untuk peningkatan di pesawat
Pelat CFRP vertikal (50mm × 1.4mm) berjalan tinggi penuh dinding eksterior, berkelanjutan di beberapa lantai, disesuaikan dengan posisi kolom/dinding batas
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Pelat CFRP unidirectional Pulse, |
| Ketebalan | 1.4mm |
| Lebar | 50mm |
| Kekuatan regang | ≥ 2,800 MPa |
| Modulus elastis | Harpa ≥ 165 |
| Perpanjangan saat patah | ≥ 1.7% |
| Jenis serat | Serat karbon T700 |

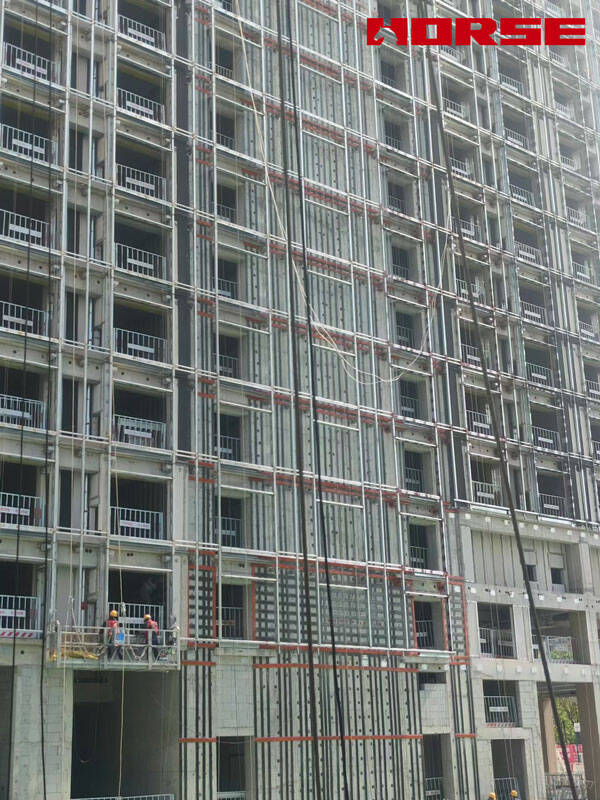

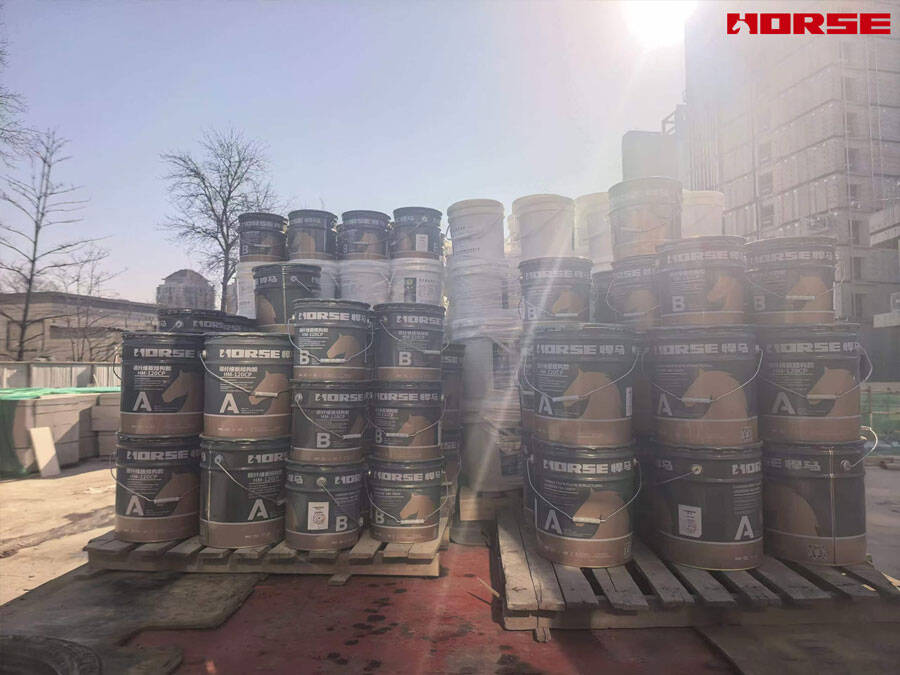

| Perekat | Pasta epoksi struktural dua komponen |
| Kekuatan geser perekat | ≥ 15 MPa (terapi baja ke baja, 7 hari) |
| Pelat jangkar | Pelat baja tahan karat, 60mm × 60mm × 4mm, dengan baut jangkar mekanis |
Kelebihan solusi pelat CFRP
1. Dampak Minimal pada jadwal konstruksi
Ikatan pelat CFRP selesai secara paralel dengan pekerjaan penyelesaian lainnya (pemasangan interior fit-out, slider)
Tidak ada formwork, tidak ada penambahan beton, tidak ada perpanjangan curing menunggu waktu
Instalasi migrasi eksterior dapat segera diproses setelah perawatan perekat (7 hari)
2. Berat ditambahkan dapat dipindahkan
Pelat CFRP 1.4mm memiliki berat sekitar 1.2 kg/m²-dibandingkan dengan ~ 200 kg/m² untuk Jack beton setara
Tidak ada tambahan beban foundation, tidak perlu memverifikasi kapasitas foundation yang sudah ada
3. Menyajikan desain arsitektur
Profil ultratipis (pelat 1.4mm pelat jangkar perekat 3mm) tidak memengaruhi pembukaan jendela, penjajaran tirai, atau ketinggian lantai ke lantai
Strip CFRP vertikal selaras dengan kisi kolom bangunan, menciptakan garis arsitektur yang bersih dengan mudah tersembunyi di belakang sistem pelapis
Dampak visual Minimal-tidak ada perubahan untuk membangun siluet atau area lantai
4. Properti bahan Superior
Kekuatan regang ≥ 2,800 MPa-sekitar 8 × lebih tinggi dari kelas 500 penguatan Baja
Serangan dan karbonasi klorida, korosif
Masa pakai desain: 50 tahun dalam kondisi eksterior terlindungi
5. Keandalan jangkar sistematis
Jangkar mekanik memastikan transfer beban pada setiap titik pertemuan
Mencegah perlambatan Progresif bahkan jika zona ikatan individu dirusak
Sistem jangkar redundan menyediakan beberapa jalur beban per ACI 44, 2r-17
Pelat serat karbon terikat secara vertikal dan horizontal sepanjang dinding eksterior untuk meningkatkan fleksibel dan kaku geser bingkai eksterior, mengembalikan perubahan bingkai, dan kontrol penyimpangan antar cerita dalam batas yang diizinkan oleh kode.
