Menguatkan lembaran RC dengan bukaan
Pelat serat karbon
Solusi penguat menggunakan serat karbon diperkuat polimer (CFRP) terikat ke lempengan soffit dalam dua arah tegak lurus, dengan pelat tambahan diperkuat sepanjang bukaan perimeter.
Ikhtisar proyek

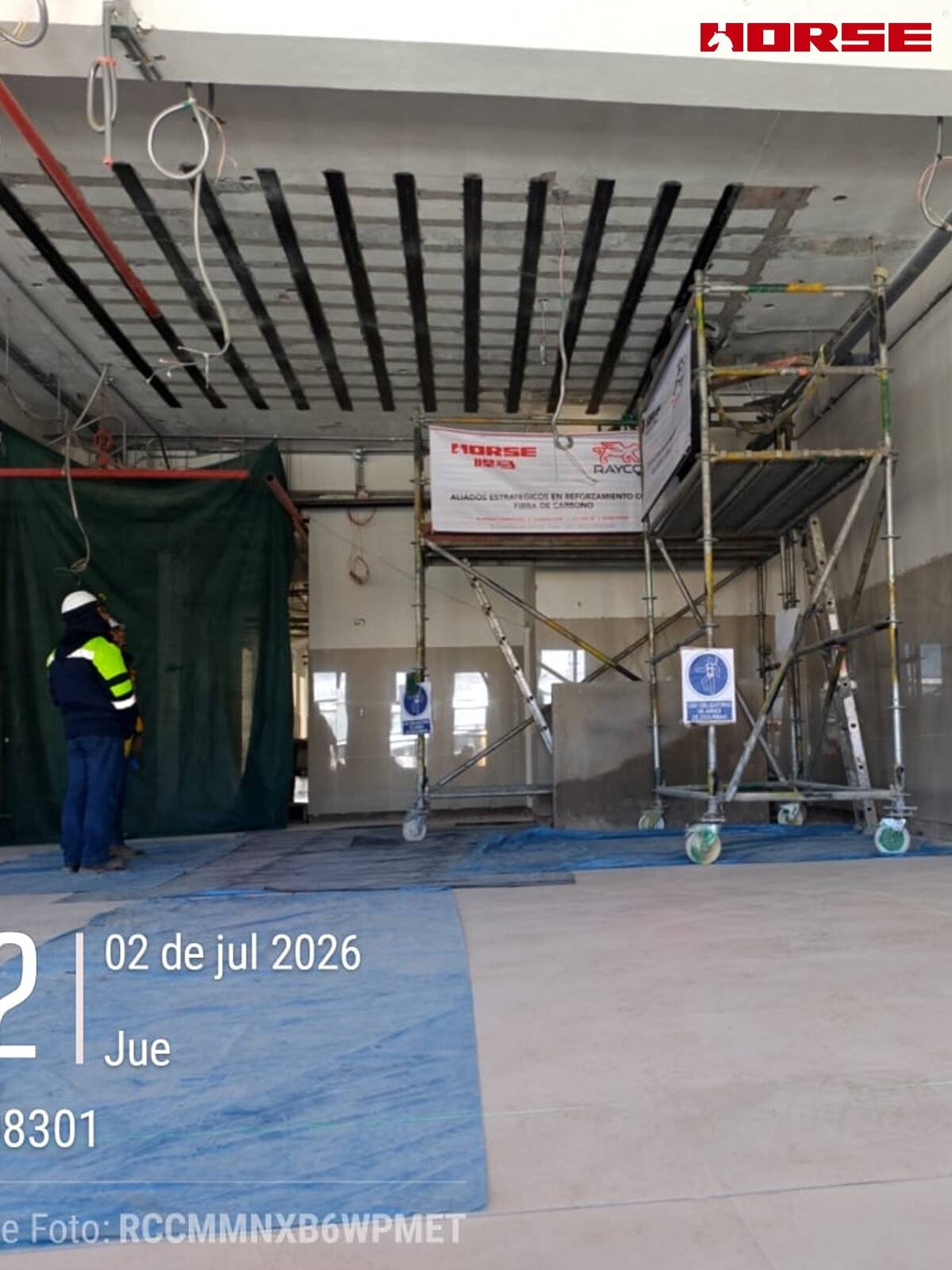

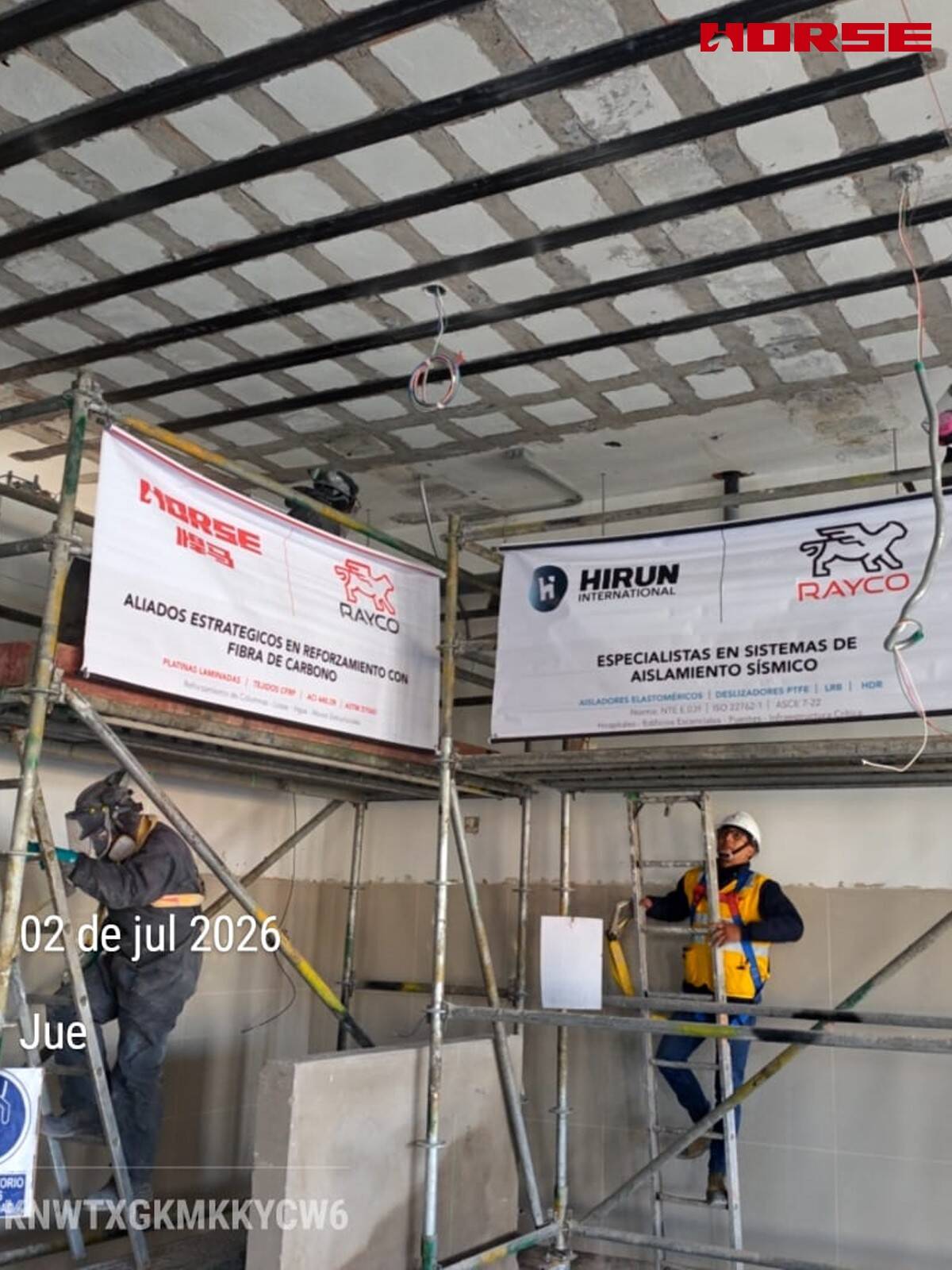

Proyek ini melibatkan penguat struktural dari lempengan lantai beton yang diperkuat di bangunan rumah sakit di Peru.
Beberapa bukaan persegi panjang diperlukan untuk mengakomodasi layanan MEP yang ditingkatkan untuk ekspansi peralatan medis rumah sakit. Penguatan lempengan yang ada dipotong selama pembukaan, membutuhkan pemulihan Kapasitas fleksibel di kedua arah.
Solusi penguat menggunakan serat karbon diperkuat polimer (CFRP) terikat ke lempengan soffit dalam dua arah tegak lurus, dengan pelat tambahan diperkuat sepanjang bukaan perimeter.
Referensi Kode
Desain mengikuti panduan ACI 44. 2r-17 untuk desain dan konstruksi sistem FRP berikat secara eksternal untuk memperkuat struktur beton.

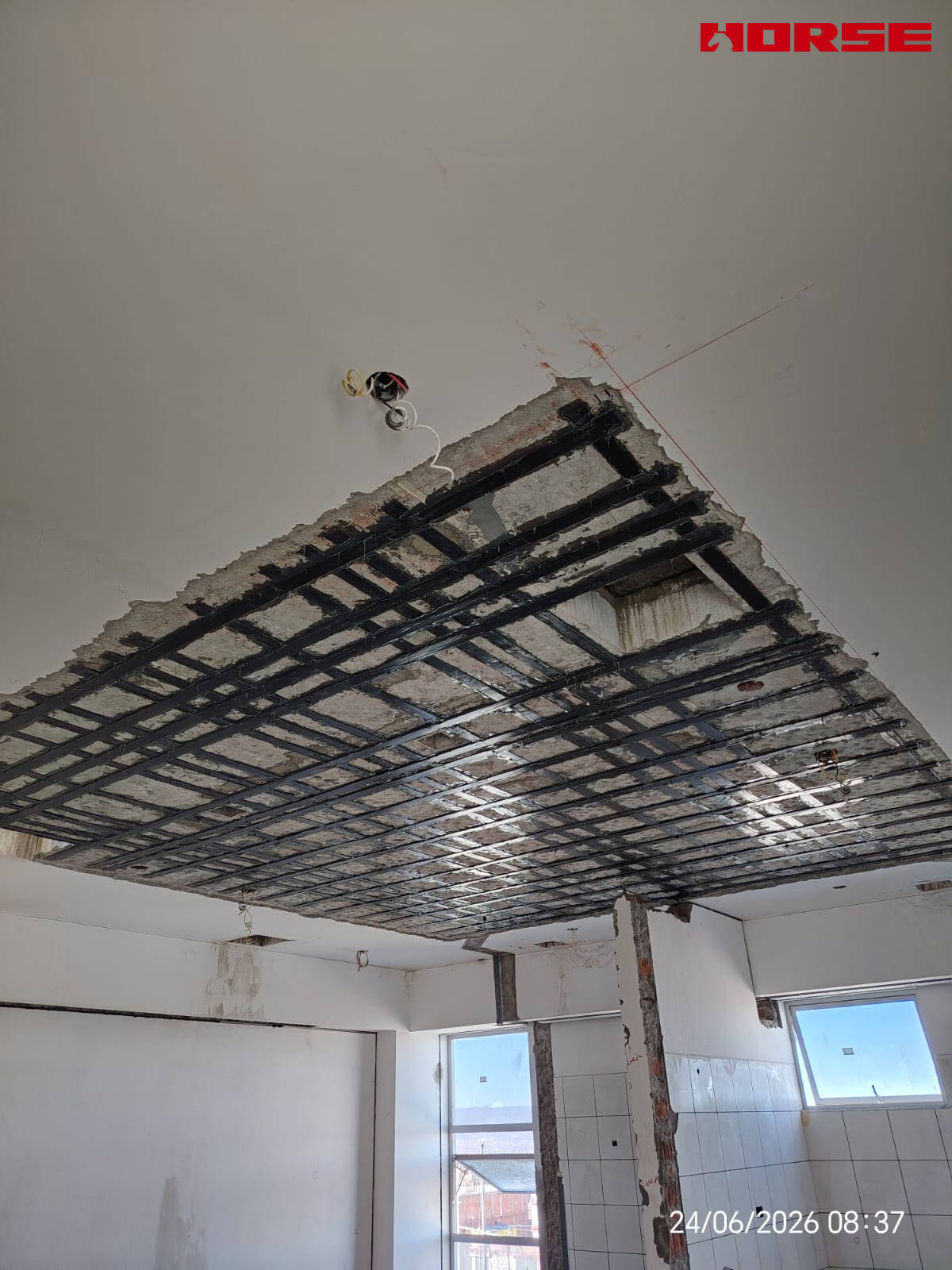

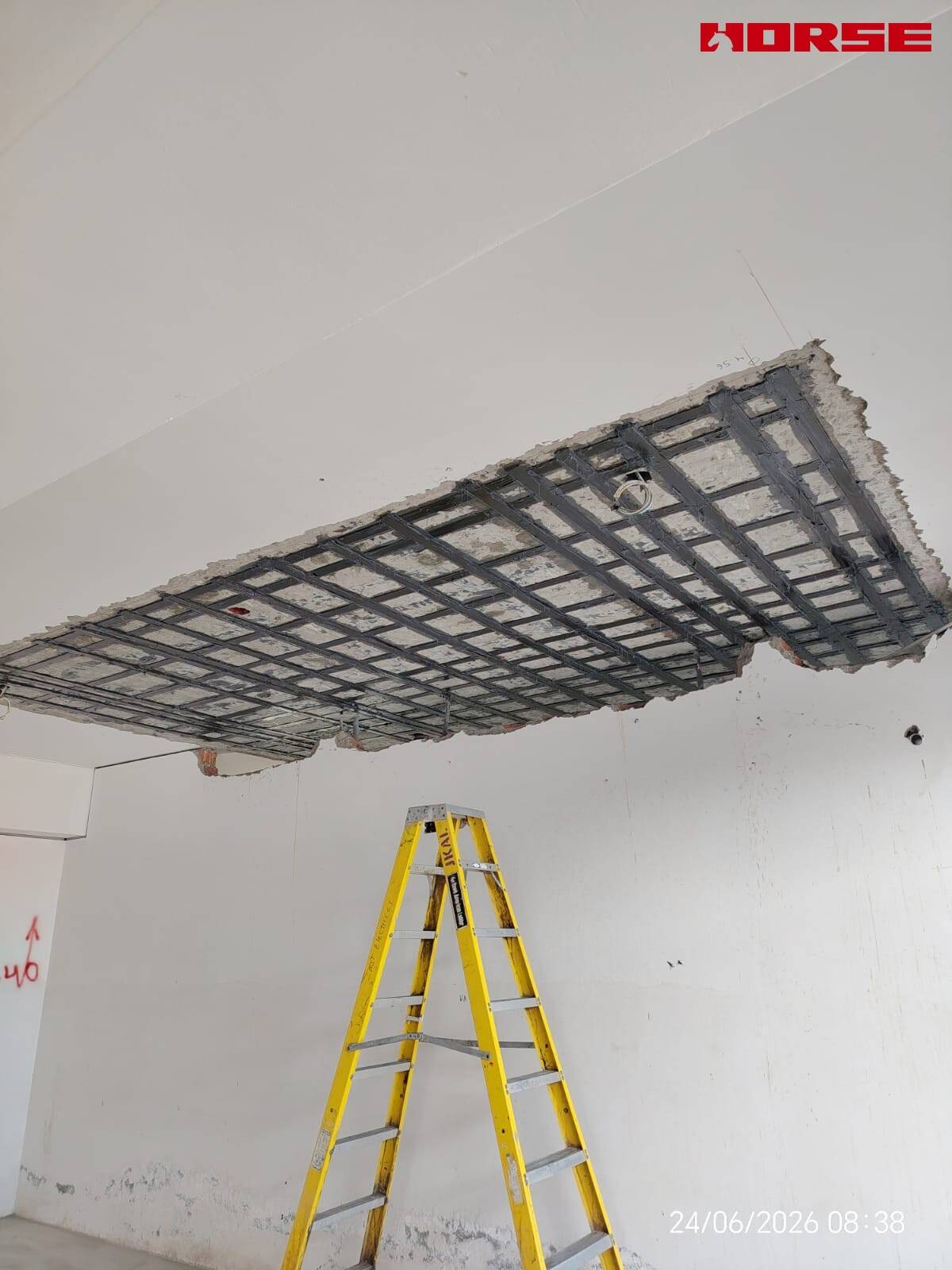

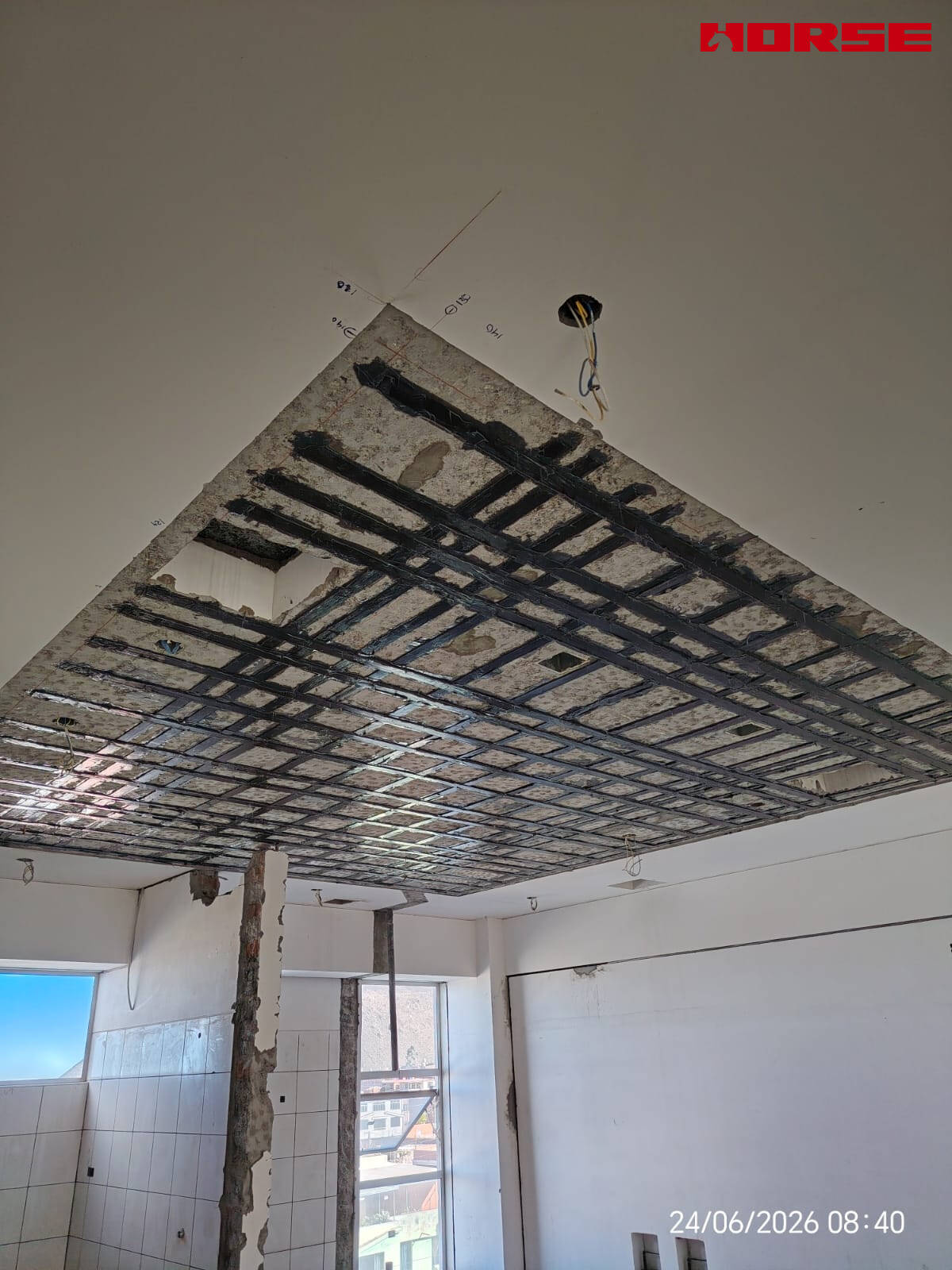

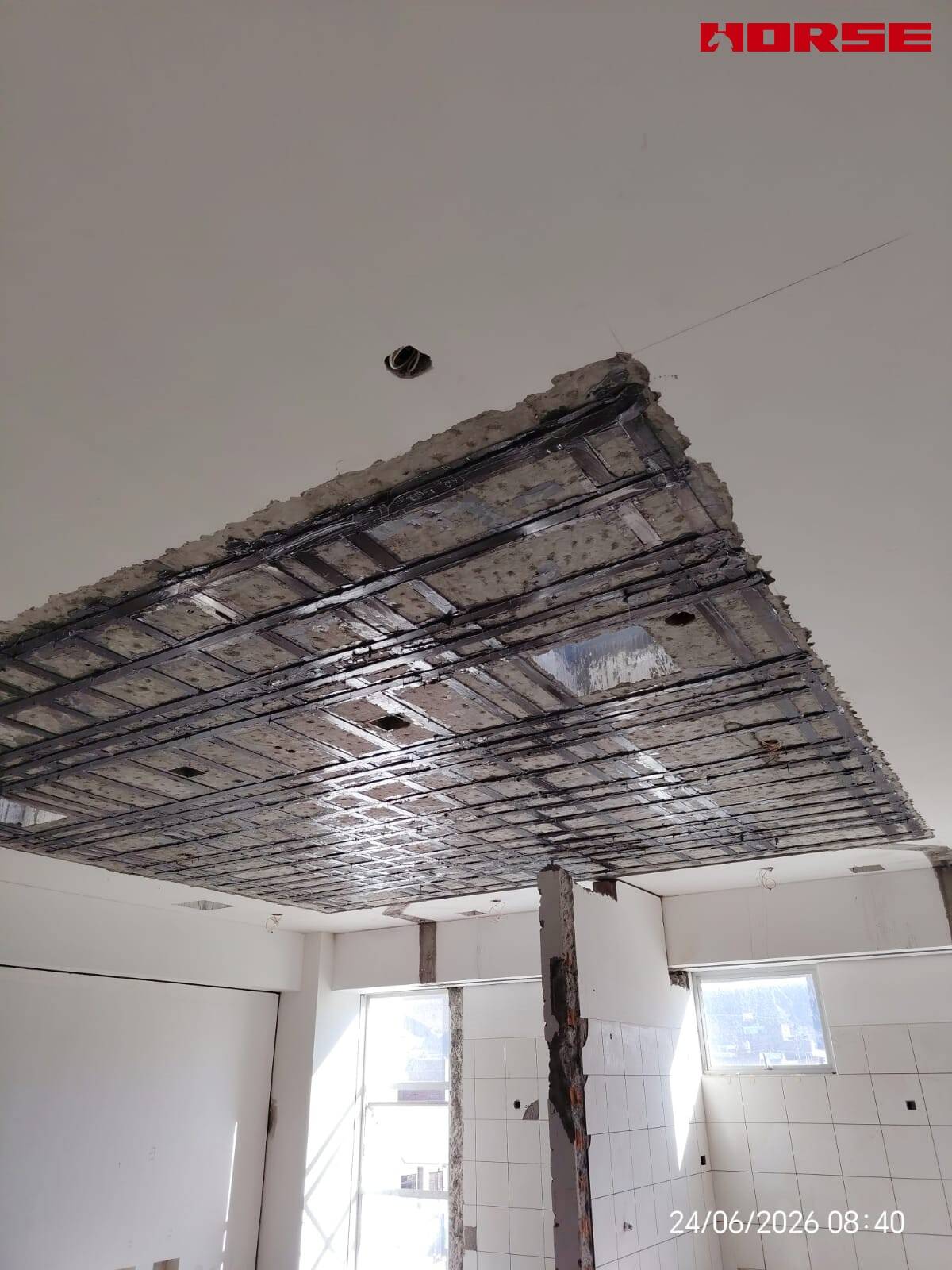

Pelat lantai diperkuat di bagian bawah dengan pelat serat karbon untuk simulasi sistem baja penguat dua arah asli, kompensasi untuk kehilangan kapasitas fleksibel yang disebabkan oleh batang baja potongan.

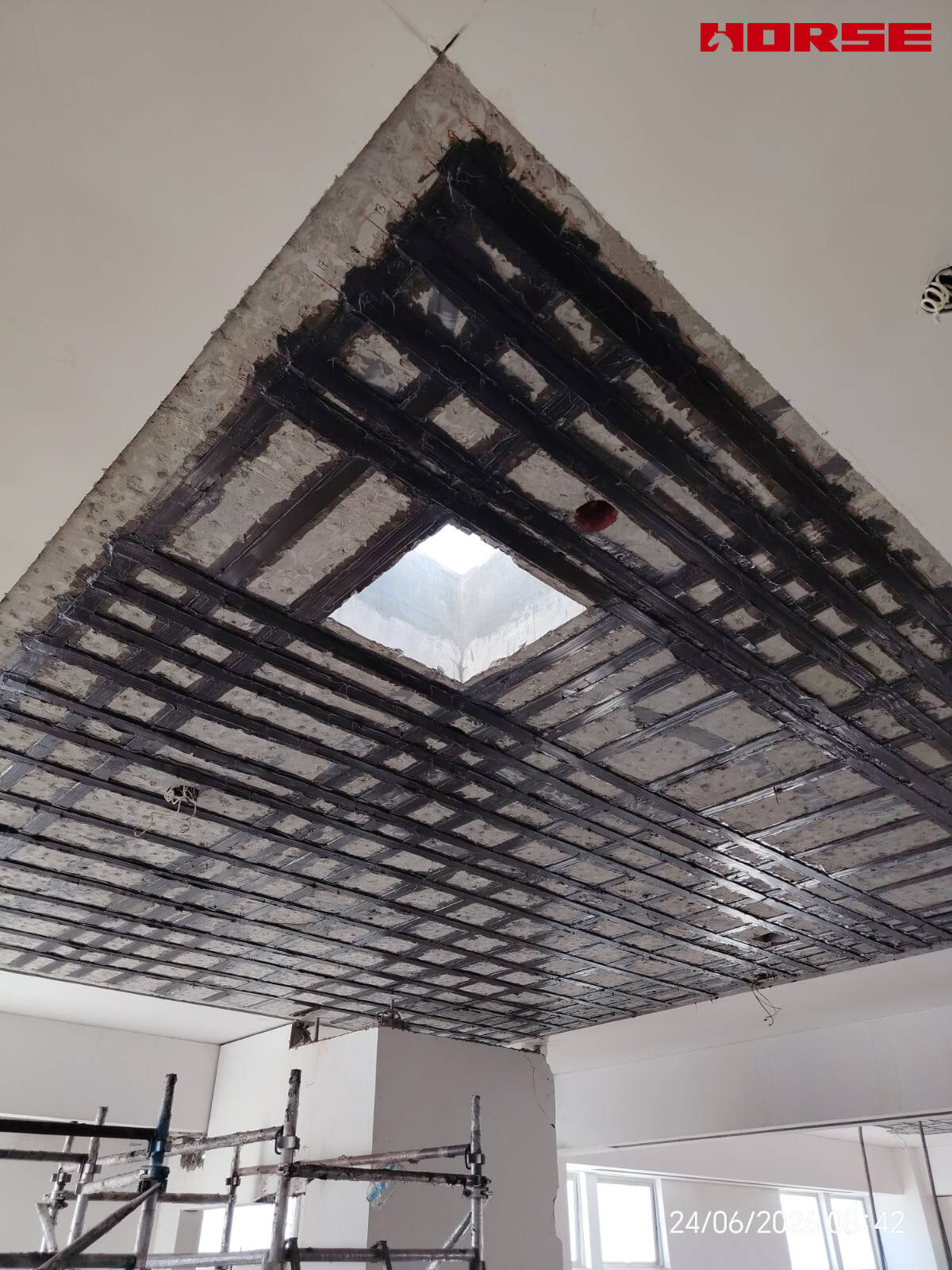

Hoop pelat serat karbon diperkuat dipasang di sekitar bukaan: pelat serat karbon ditambahkan di sekitar bukaan untuk menahan tepi, mengatasi konsentrasi stres, dan kompensasi untuk hilangnya bagian lintas yang disebabkan oleh bukaan.
Pelat serat karbon diperpanjang pada area pendukung (balok/dinding) untuk memastikan panjang jangkar yang cukup dan mencegah kegagalan delaminasi antarmuka beton FRP.
Profil bahan: hmplate 1.4T pelat CFRP
HM‑ 1.4T pultrued unidirectional karbon-serat diperkuat polimer untuk potongan retro struktural, tebal 1.4mm mm, diterapkan bersama dengan perekat epoksi hmcp 120CP.
Properti mekanik kunci (ASTM D3039)
| Item | Nilai |
|---|---|
| Ketebalan | 1.4 mm |
| Kekuatan tarik karakteristik | 2600 MPa MPa |
| Modulus tarik | 160 000 000 MPa MPa |
| Perpanjangan saat patah | ≥ 1.7 ≥ % |
| Lebar standar | 50 mm, 100mm mm |
Manufaktur pultruted menjamin kesejajaran serat karbon lurus dan kerataan yang sangat baik, membantu kontak penuh antara pelat dan substrat beton.
Ketebalan 1.4mm mm yang tipis membawa berat tambah yang dapat dipindahkan dan tidak ada kehilangan tinggi langit-langit.
Tahan kimia yang baik dan daya tahan jangka panjang, cocok untuk kondisi sekitar yang lembab di Amerika Selatan.
Kaku lebih tinggi dibandingkan dengan kain CFRP, memberikan kontrol defleksi yang lebih baik untuk potongan luar.
