Perkuatan Bukaan Balok Beton Bertulang

Ringkasan Proyek

Proyek ini merupakan pekerjaan retrofit pada bangunan komersial bertingkat tinggi yang sudah ada. Untuk mengakomodasi peningkatan layanan MEP (Mekanikal, Elektrikal, dan Plambing), sejumlah lubang penetrasi berbentuk lingkaran dibor pada balok rangka beton bertulang yang asli.

Pengeboran lubang pada balok beton bertulang memotong sebagian tulangan baja asli dan mengurangi luas penampang efektif balok, sehingga secara signifikan melemahkan kapasitas lentur dan geser serta menimbulkan risiko keselamatan struktural yang potensial.

Skema Perkuatan

Setelah perhitungan dan verifikasi struktural, solusi perkuatan CFRP (lembaran polimer diperkuat serat karbon) diadopsi untuk memperkuat balok berlubang tersebut. Metode ini memulihkan dan meningkatkan daya dukung beban tanpa menambah beban mati maupun mengurangi tinggi bersih ruangan, serta sesuai dengan ACI 440 dan peraturan perkuatan beton setempat.

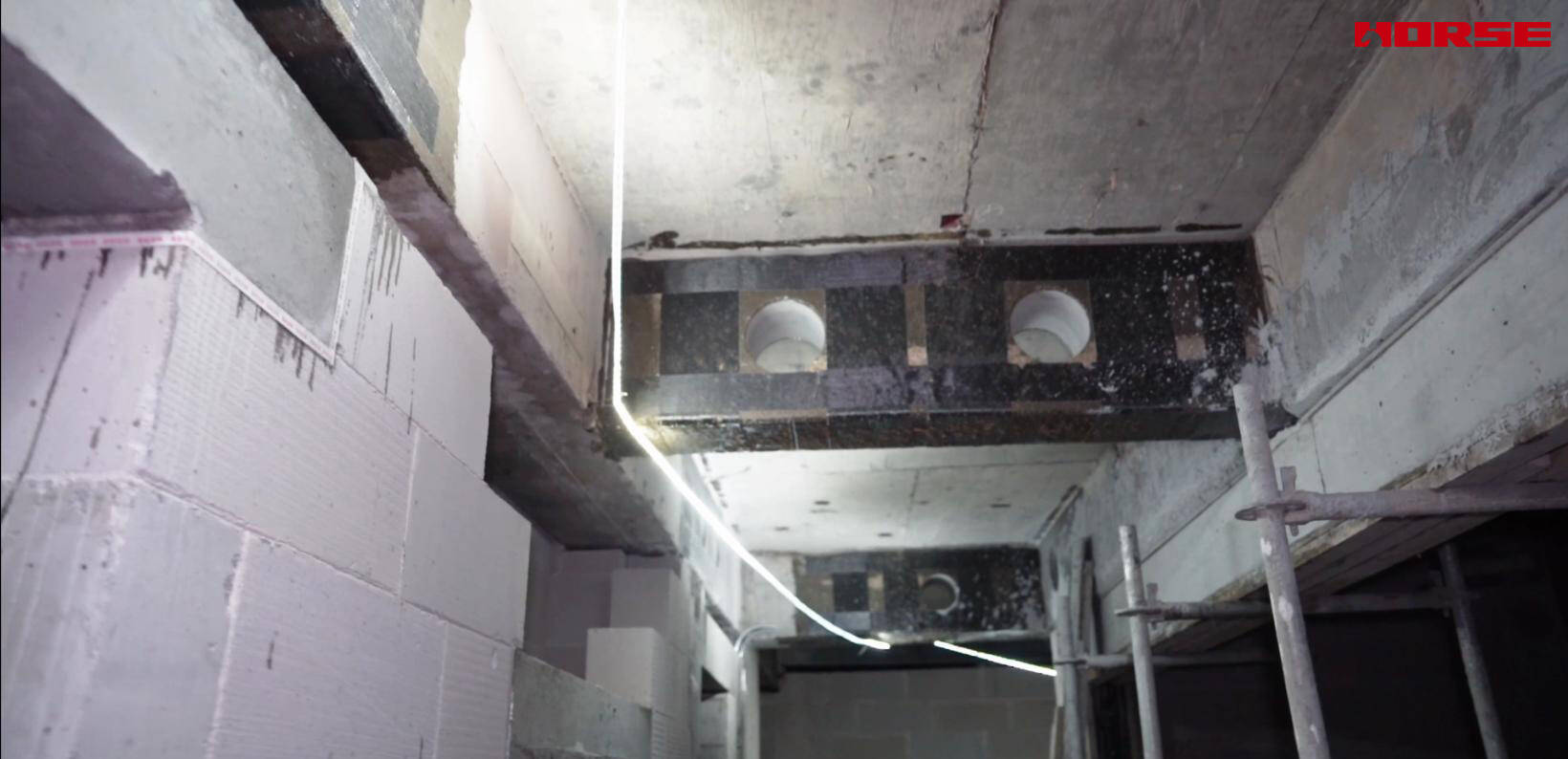

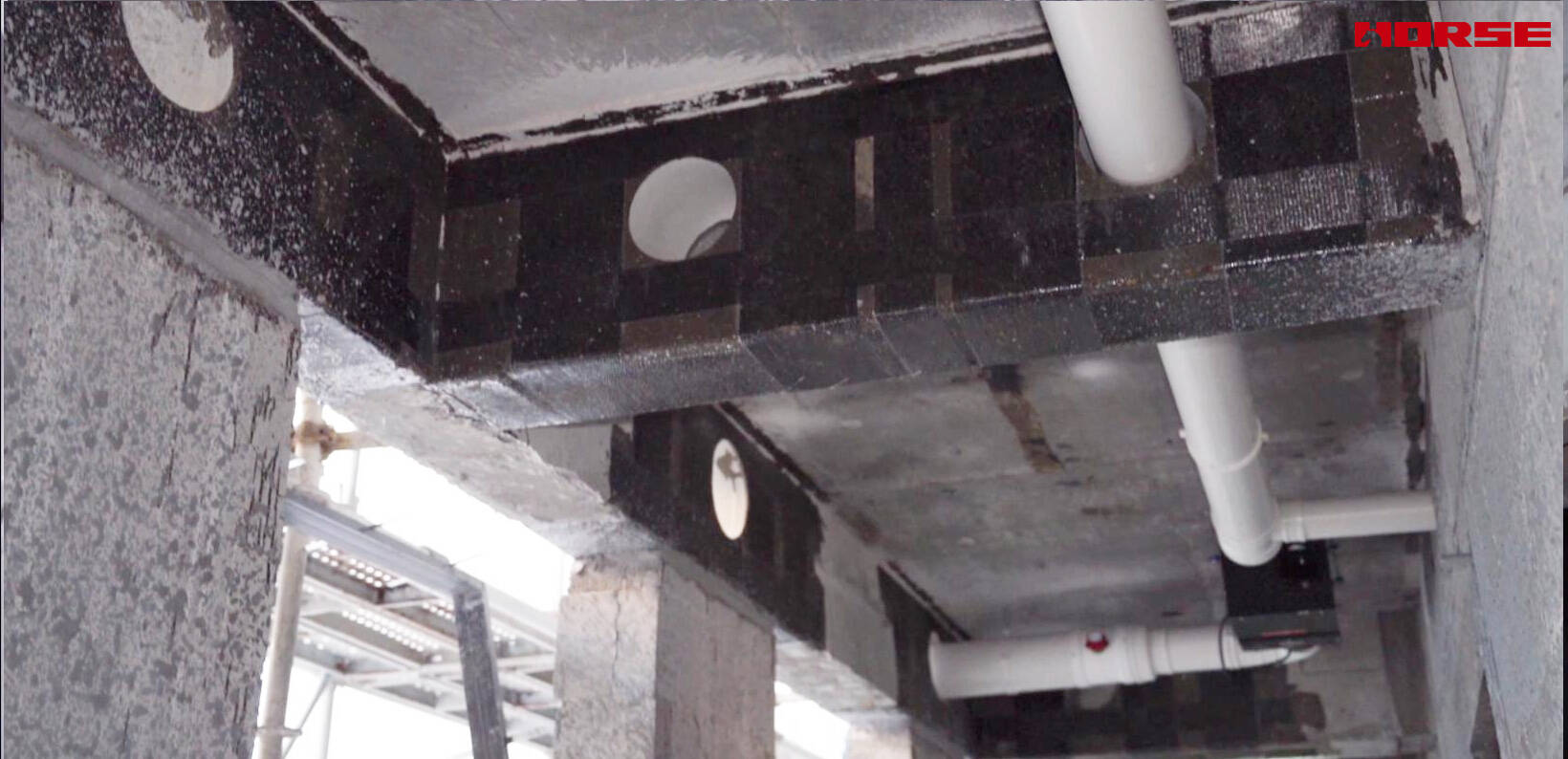

Lembaran serat karbon searah ditempelkan pada bagian bawah balok untuk perkuatan lentur. Balutan CFRP berbentuk U diterapkan pada sisi balok untuk perkuatan geser di sekitar bukaan guna menahan beton dan mengurangi konsentrasi tegangan pada tepi lubang.

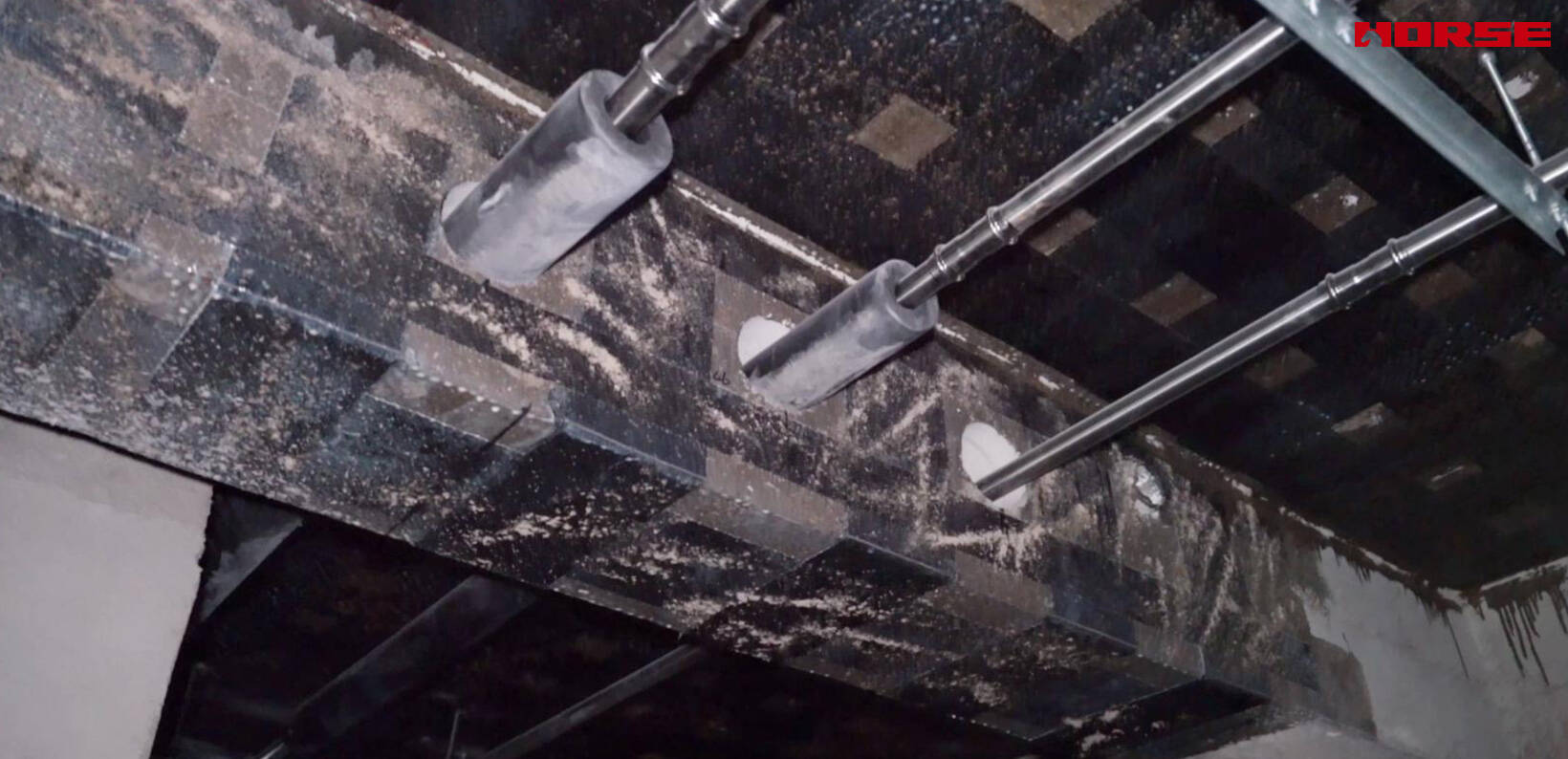

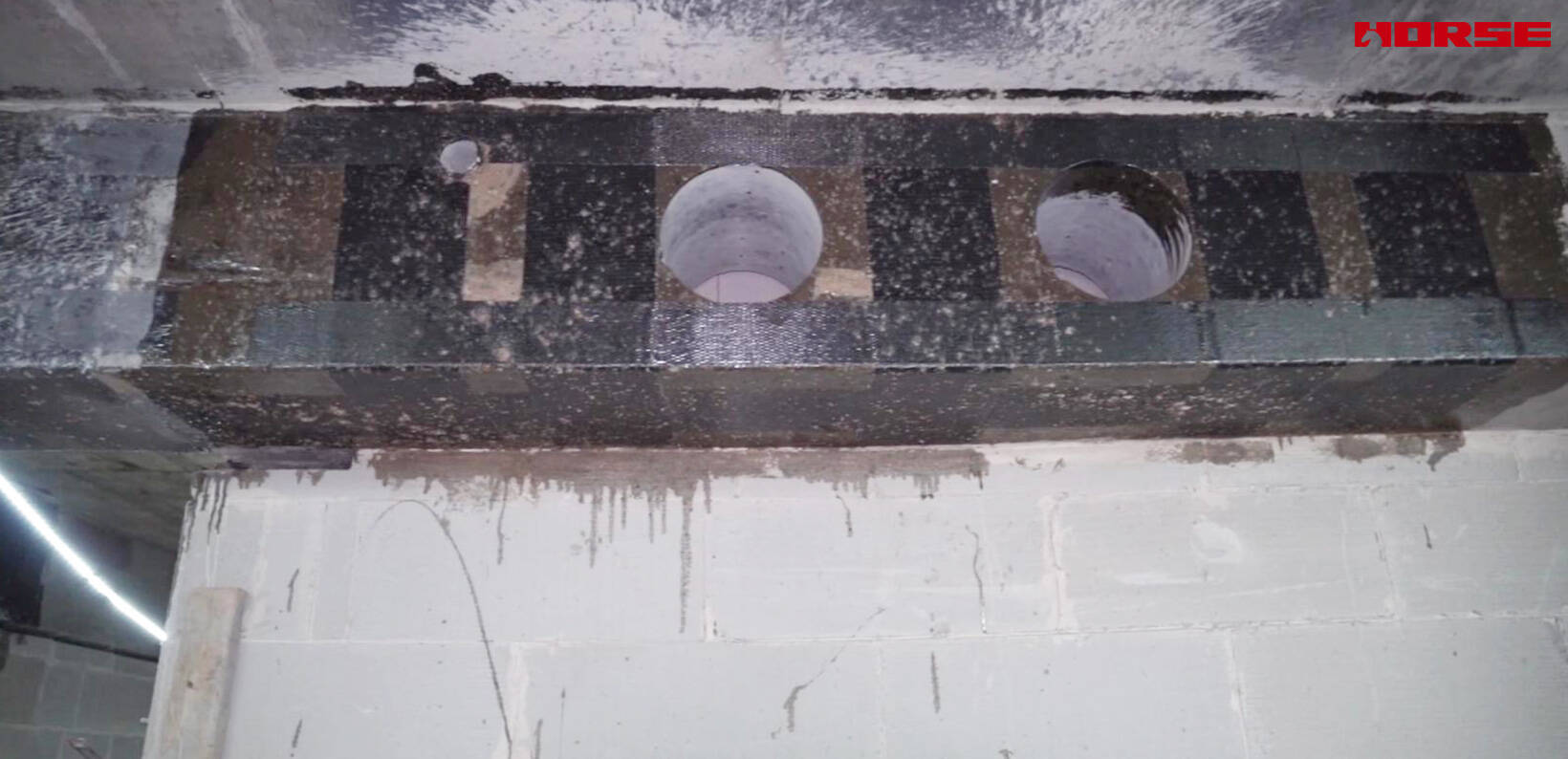

Lembaran CFRP memanjang membentang sepanjang seluruh panjang balok untuk menahan momen lentur. Sengkang CFRP berbentuk U tambahan dipasang di kedua sisi bukaan, membentuk sistem perkuatan komposit untuk mengompensasi hilangnya sengkang dan baja memanjang asli.

Keunggulan & Hasil Proyek

✅ Ringan, Tidak Mengurangi Tinggi Bersih: Lembaran serat karbon sangat tipis dan hampir tidak menambah dimensi balok. Ideal untuk proyek renovasi dengan persyaratan ruang bebas yang ketat, lebih unggul dibandingkan selubung baja dan perbesaran penampang.

✅ Kekuatan Tinggi & Efisiensi Tinggi: Kekuatan tarik CFRP yang tinggi secara efektif mengompensasi kehilangan kapasitas lentur dan geser akibat bukaan balok, serta menahan perambatan retak.

✅ Pemasangan Mudah: Bekerja baik di ruang sempit dengan pipa yang padat. Tidak memerlukan peralatan konstruksi berat, waktu pelaksanaan singkat dan gangguan minimal terhadap pekerjaan lain di lokasi.

✅ Daya Tahan Unggul: Ketahanan luar biasa terhadap korosi dan penuaan, biaya pemeliharaan rendah selama masa layanan jangka panjang.

Cakupan Aplikasi

Renovasi gedung perkantoran & komersial, perkuatan bukaan balok/pelat/dinding rangka beton bertulang untuk penetrasi pipa HVAC, drainase, proteksi kebakaran, dan MEP lainnya.
