Perbaikan Balok Beton yang Retak

Retakan beton pada struktur industri bukan sekadar cacat permukaan. Seringkali retakan menunjukkan hilangnya kesinambungan struktural, peningkatan risiko korosi tulangan, dan berkurangnya margin keselamatan di bawah beban jangka panjang. Proyek ini melibatkan sebuah bangunan industri di mana retakan signifikan telah berkembang pada balok dan pelat lantai, yang memerlukan solusi perbaikan yang mampu memulihkan integritas beton internal sekaligus memberikan penguatan tarik eksternal.

Alih-alih menerapkan perbaikan dangkal, tim teknis menerapkan solusi sistematis tiga tahap: penutupan permukaan retak, injeksi epoksi bertekanan rendah, dan penguatan dengan kain serat karbon unidirection. Tujuannya adalah menstabilkan elemen yang retak, mencegah masuknya air dan kelembapan, memulihkan perilaku monolitik, serta meningkatkan kapasitas beban struktural.

Penilaian Kondisi

Pemeriksaan visual dan evaluasi struktural mengonfirmasi bahwa retakan terutama terletak pada balok utama dan pelat lantai. Beberapa retakan membujur di sepanjang permukaan bawah dan area badan balok, sementara yang lain muncul di permukaan pelat, menunjukkan kerusakan tarik dan potensi penurunan kekakuan lentur.

Mengingat lingkungan industri dan kebutuhan kinerja jangka panjang, diperlukan sistem perbaikan berskala struktural. Penambalan permukaan saja tidak cukup, karena tidak dapat menyatukan kembali beton yang terpisah di dalam retakan secara andal atau memberikan penguatan eksternal yang efektif terhadap kerentanan retak kembali.

Strategi Perbaikan

Solusi yang diadopsi menggabungkan tiga teknologi yang saling melengkapi:

Penutupan permukaan retak untuk menciptakan zona perbaikan tertutup dan mencegah kebocoran resin.

Injeksi retak epoksi untuk mengisi retakan dari dalam, menyambung kembali bagian beton yang retak, dan memblokir penetrasi kelembapan.

Penguatan serat karbon untuk memberikan resistansi tarik eksternal, mengendalikan propagasi retak, dan menaikkan kapasitas struktural.

Pendekatan ini mengatasi masalah dari dua arah: restorasi ikatan internal dan penguatan tarik eksternal.

Proses Konstruksi

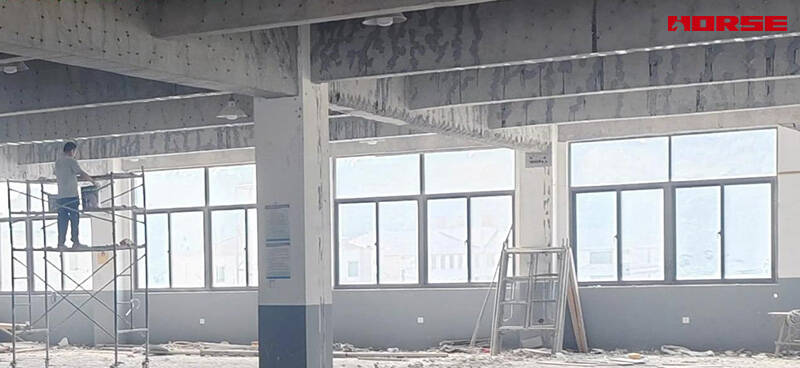

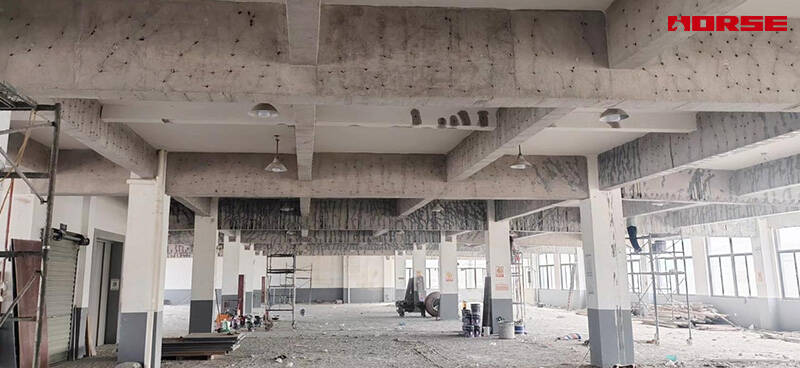

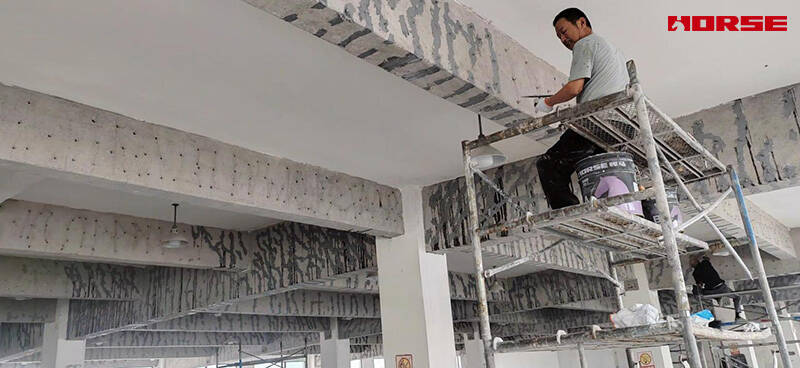

Tahap 1 – Penutupan Permukaan Retak dengan Perekat Penutup HM-9

Langkah pertama adalah membersihkan dan menyiapkan area retak pada balok dan pelat. Perekat penutup HM-9 kemudian diaplikasikan secara terus-menerus sepanjang seluruh retak yang terlihat untuk membentuk lapisan penutup yang padat dan kedap udara.

Operasi ini melayani dua tujuan kritis:

• Mengepung retak untuk menciptakan zona tekanan stabil bagi injeksi berikutnya.

• Mencegah kebocoran resin epoksi selama penginjeksian bertekanan rendah.

Port injeksi dipasang pada interval yang sesuai di sepanjang retak yang tertutup, memastikan resin dapat mencapai bagian retak yang dalam dan terpencil.

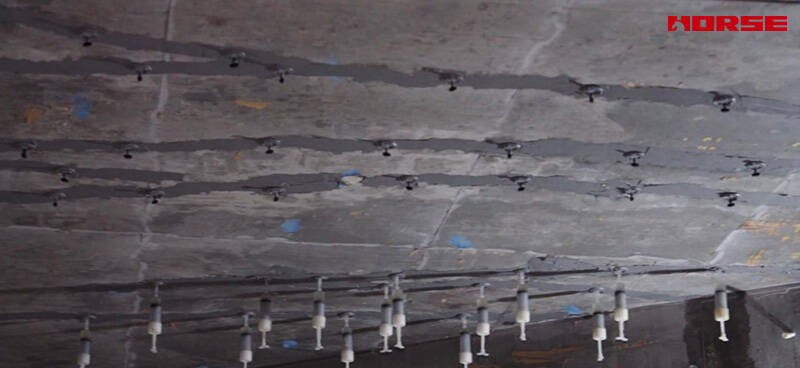

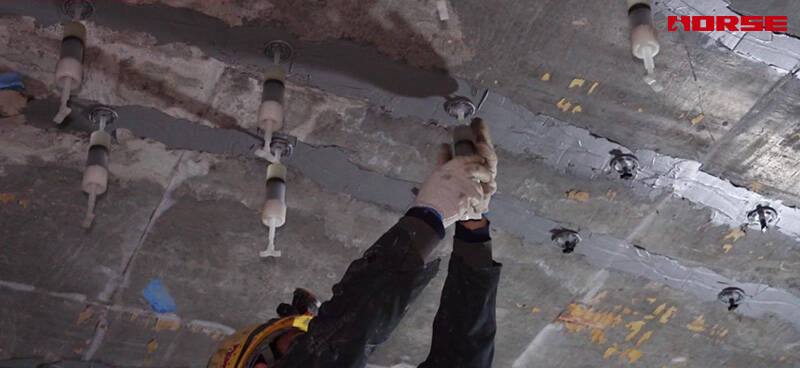

Tahap 2 – Injeksi Retak Dalam dengan Perekat Retak HM-120L

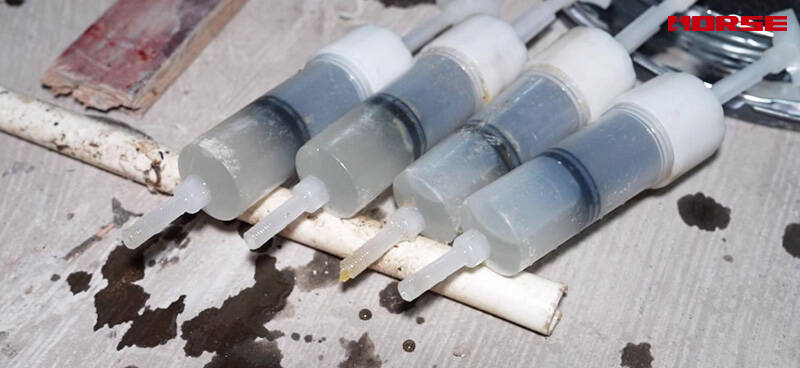

Setelah lapisan penutup mengeras, injeksi bertekanan rendah dilakukan menggunakan perekat retak HM-120L. Epoksi berkekentalan rendah dimasukkan melalui port, memungkinkannya menembus jauh ke dalam retakan dan mengisi celah internal halus sekalipun di dalam beton.

Proses injeksi berlangsung berurutan sepanjang jalur retak, memastikan setiap bagian terimpregnasi sepenuhnya sebelum melanjutkan. Setelah injeksi selesai, sistem dibiarkan mengeras dalam kondisi terkendali agar epoksi dapat mengembangkan kekuatan mekanik penuhnya.

Pada tahap ini, perbaikan telah mencapai perbaikan struktural yang penting:

• Volume retak diisi dari bagian dalam.

• Bagian beton yang terpisah disambung kembali.

• Integritas monolitik balok dan pelat dipulihkan.

• Penetrasi kelembapan dan korosi tulangan dihambat secara efektif.

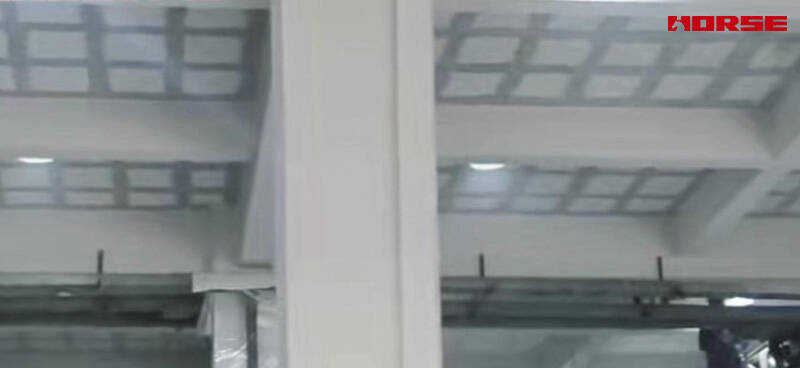

Tahap 3 – Penguatan Eksternal dengan Kain Serat Karbon Unidirection HM-30

Setelah epoksi yang diinjeksikan mengeras sepenuhnya, permukaan beton disiapkan untuk pengikatan kain serat karbon unidirection HM-30. Kain diaplikasikan melintasi zona retak pada balok dan pelat, dengan orientasi serat diselaraskan ke arah gaya tarik utama.

Penguatan serat karbon bekerja secara komposit dengan beton yang ada, memberikan kekuatan tarik tinggi dan performa modulus yang sangat baik. Fungsi utamanya dalam proyek ini adalah:

• Menahan retak agar tidak membuka kembali dan menyebar lebih lanjut;

• Meningkatkan kapasitas tarik dan lentur elemen yang rusak;

• Meningkatkan kekakuan struktural menyeluruh dan stabilitas jangka panjang;

• Mendistribusikan tegangan lokal secara lebih efektif di seluruh zona perbaikan.

Hasil Proyek

Setelah perbaikan selesai, balok dan pelat yang retak diperiksa dan dievaluasi. Sistem gabungan berhasil mencapai restorasi struktural internal dan eksternal sekaligus:

Secara internal, retakan terisi dan tertutup sepenuhnya, bagian beton disambung kembali, dan penetrasi kelembapan diblokir.

Secara eksternal, kain serat karbon HM-30 memberikan penguatan tarik yang berkesinambungan, mengendalikan pembukaan kembali retak dan meningkatkan kapasitas struktural elemen.

Elemen yang diperbaiki memenuhi persyaratan kinerja struktural yang ditentukan, dan bangunan dikembalikan ke layanan dengan tingkat keamanan struktural yang lebih baik.
