Perkuatan dan Retrofit Seismik Gedung Sekolah

Ringkasan Proyek

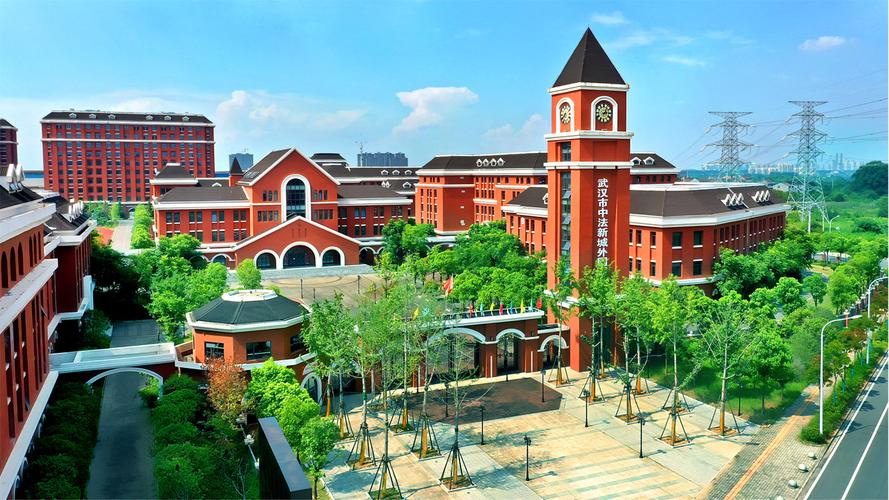

Proyek ini merupakan program perkuatan struktur menyeluruh untuk gedung sekolah yang sudah ada — rangka beton bertulang dengan ruang kelas dan ruang aktivitas berbentang besar. Setelah dilakukan penilaian struktur, rangka eksisting dinilai tidak lagi memenuhi persyaratan kode saat ini untuk bangunan pendidikan. Karena sekolah diberi kepentingan seismik yang lebih tinggi — menampung anak-anak pada jam sekolah dan sering berfungsi sebagai tempat penampungan komunitas setelah bencana — target perkuatan ditetapkan lebih tinggi daripada bangunan biasa, dan seluruh rangka harus ditingkatkan hingga memenuhi kepatuhan penuh.

Permasalahan

Balok: kapasitas lentur dan geser di bawah yang disyaratkan verifikasi kode saat ini, terutama pada bentang besar yang melayani lantai kelas;

Pelat lantai: kapasitas dan kekakuan tidak memadai untuk beban saat ini dan tuntutan aksi seismik yang sesuai kode;

Kolom: kolom lantai bawah dan kolom kunci memerlukan peningkatan besar pada kapasitas aksial dan daktilitas untuk memenuhi kinerja seismik global rangka.

Skema Perkuatan

1. Balok rangka — perkuatan pelat baja rekat

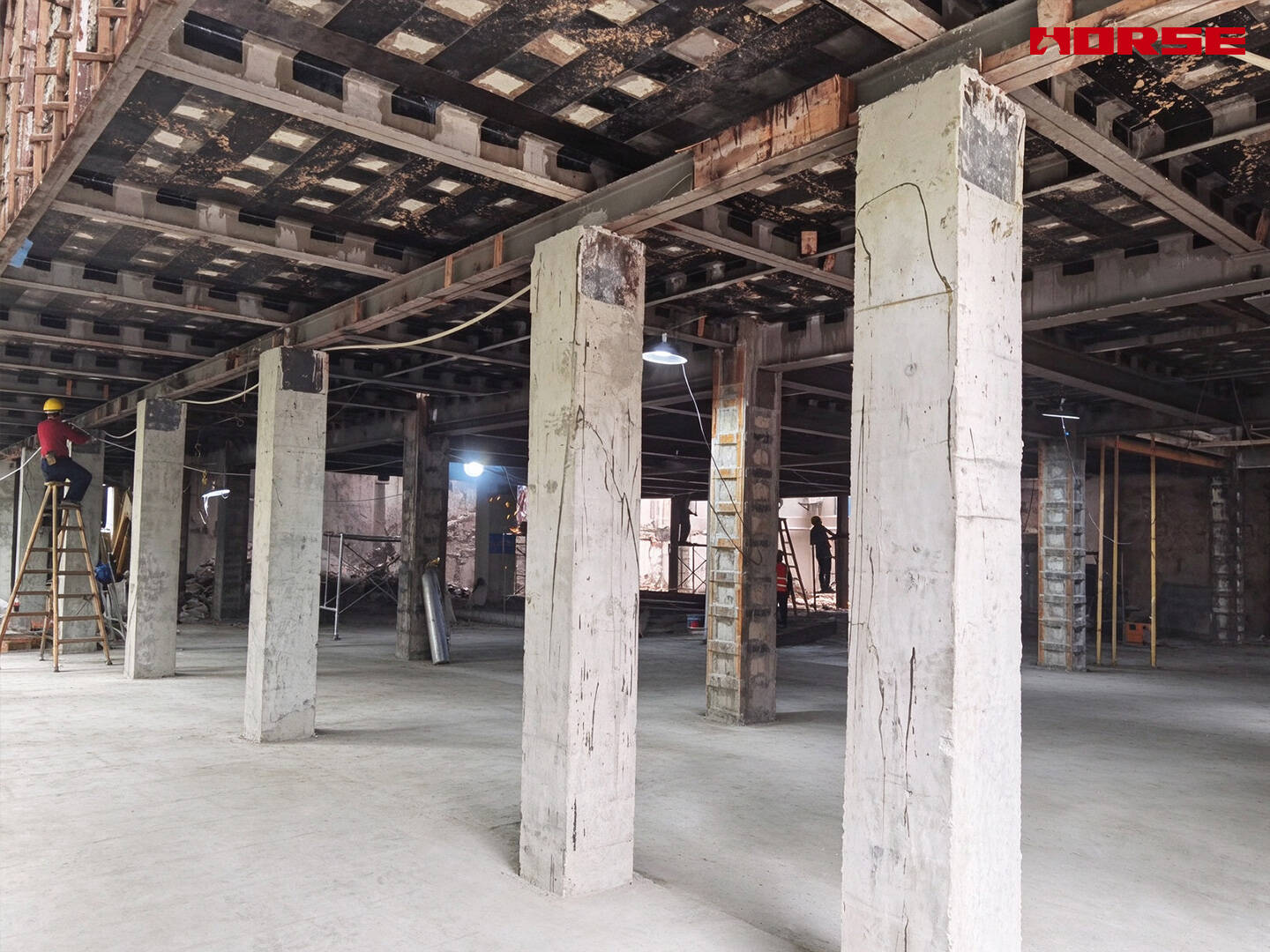

Balok rangka diperkuat dengan pelat baja yang direkatkan di luar pada badan dan sisi bawah balok menggunakan perekat struktural, dilengkapi angkur mekanis bila desain sambungan mensyaratkannya. Pelat mengembalikan kapasitas lentur sepanjang bentang dan menambah ketahanan geser pada zona ujung — solusi langsung dengan kekakuan tinggi yang cocok untuk penampang balok besar dan tinggi kerja yang tersedia di gedung ini. Pada sambungan balok-kolom, tata letak pelat dikoordinasikan dengan selubung kolom sehingga elemen yang diperkuat membentuk jalur beban yang menerus dan andal.

2. Pelat lantai — perkuatan kain CFRP

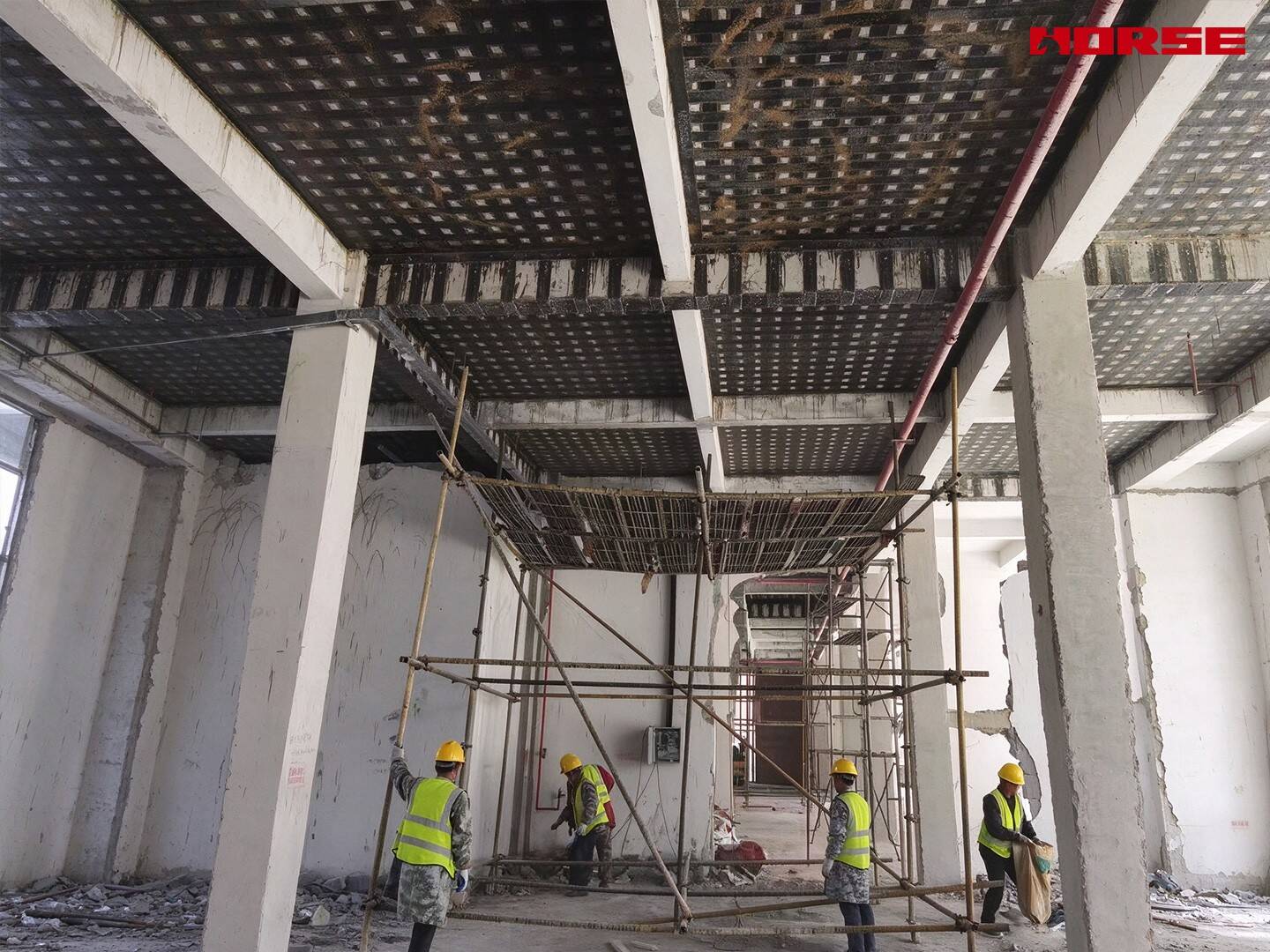

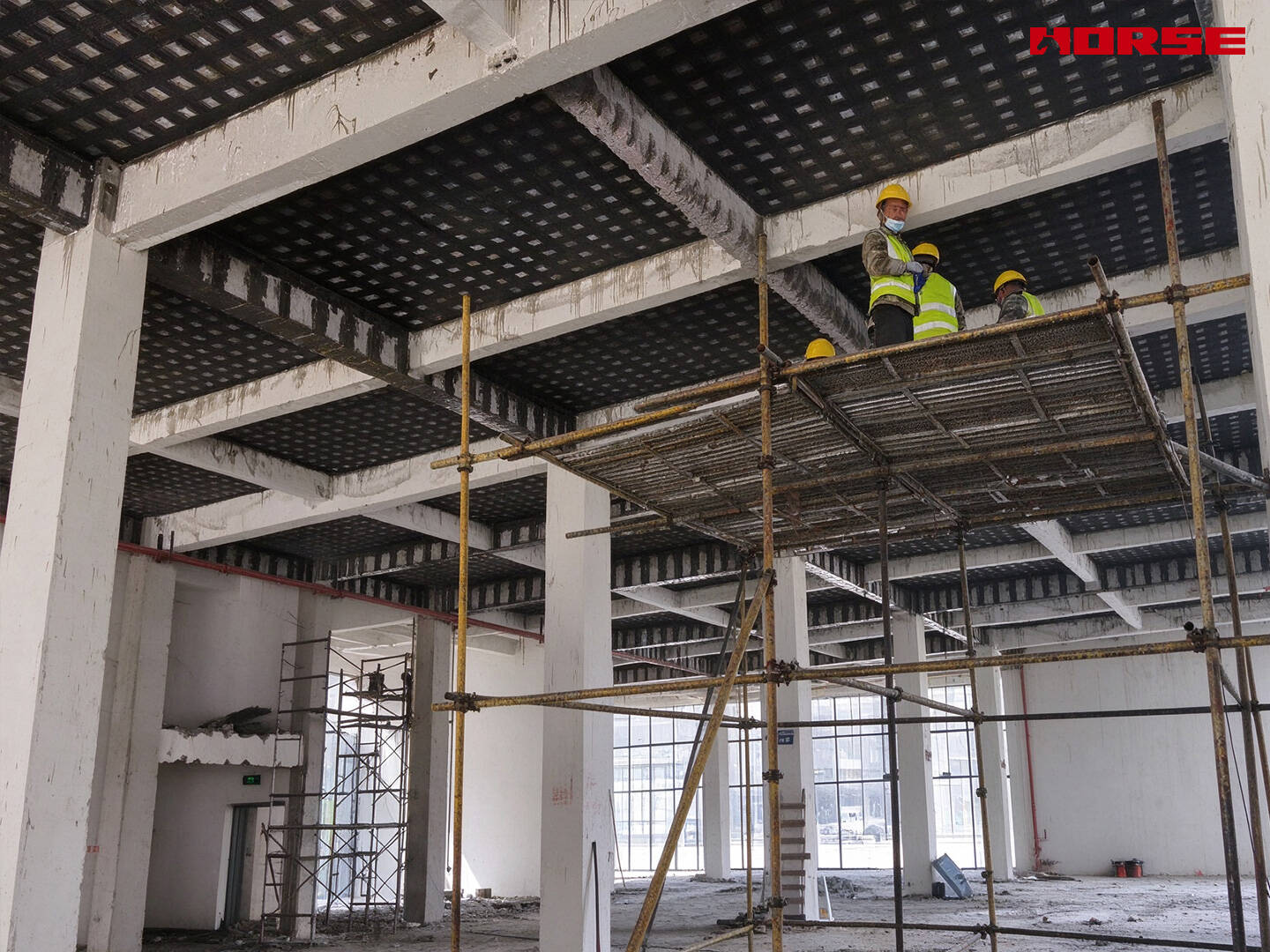

Sisi bawah pelat lantai diperkuat pada seluruh area dengan kain CFRP yang direkatkan dalam susunan kisi, terlihat pada foto lapangan sebagai kisi gelap di seluruh plat lantai. Kain seluruh area bekerja bersama pelat sebagai membran tarik: meningkatkan kapasitas dan kekakuan plat lantai sambil menambah kurang dari dua milimeter ketebalan — krusial pada ruang kelas di mana setiap sentimeter tinggi plafon dipertahankan untuk instalasi dan finishing. Sistem wet lay-up dapat dikerjakan bentang demi bentang, sejalan dengan pekerjaan baja pada balok dan kolom tanpa saling mengganggu.

3. Kolom rangka — selubung baja direkatkan luar

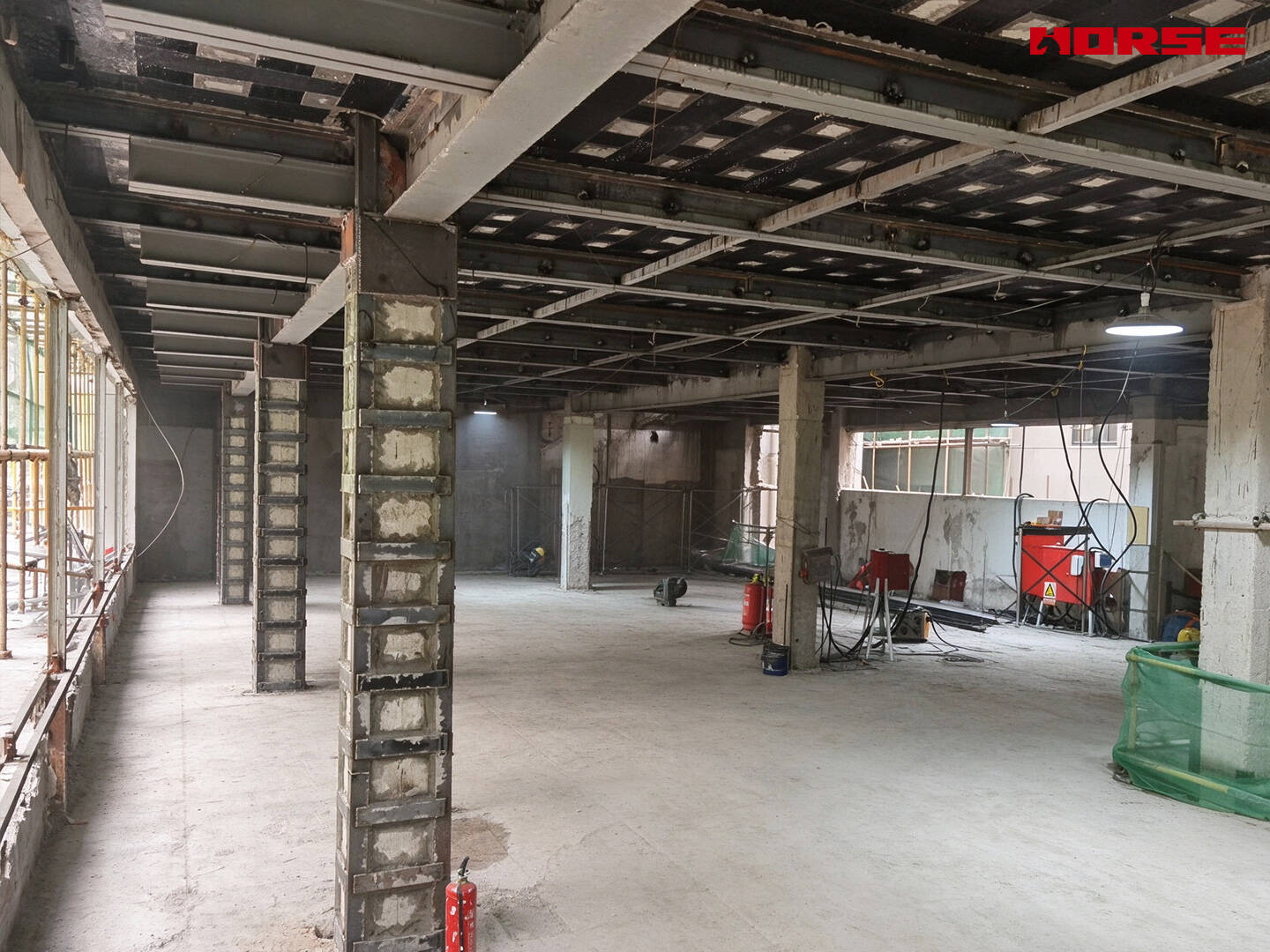

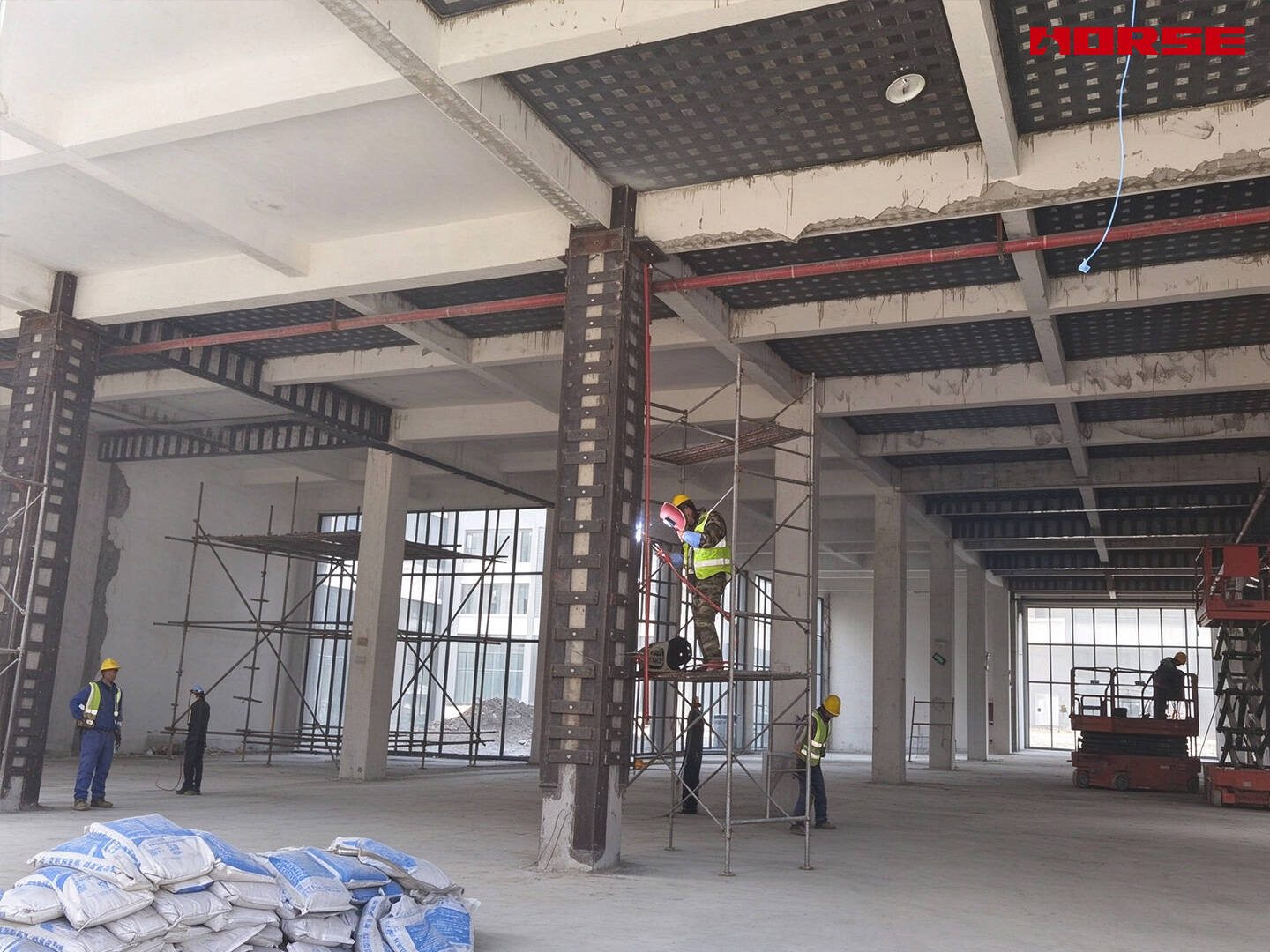

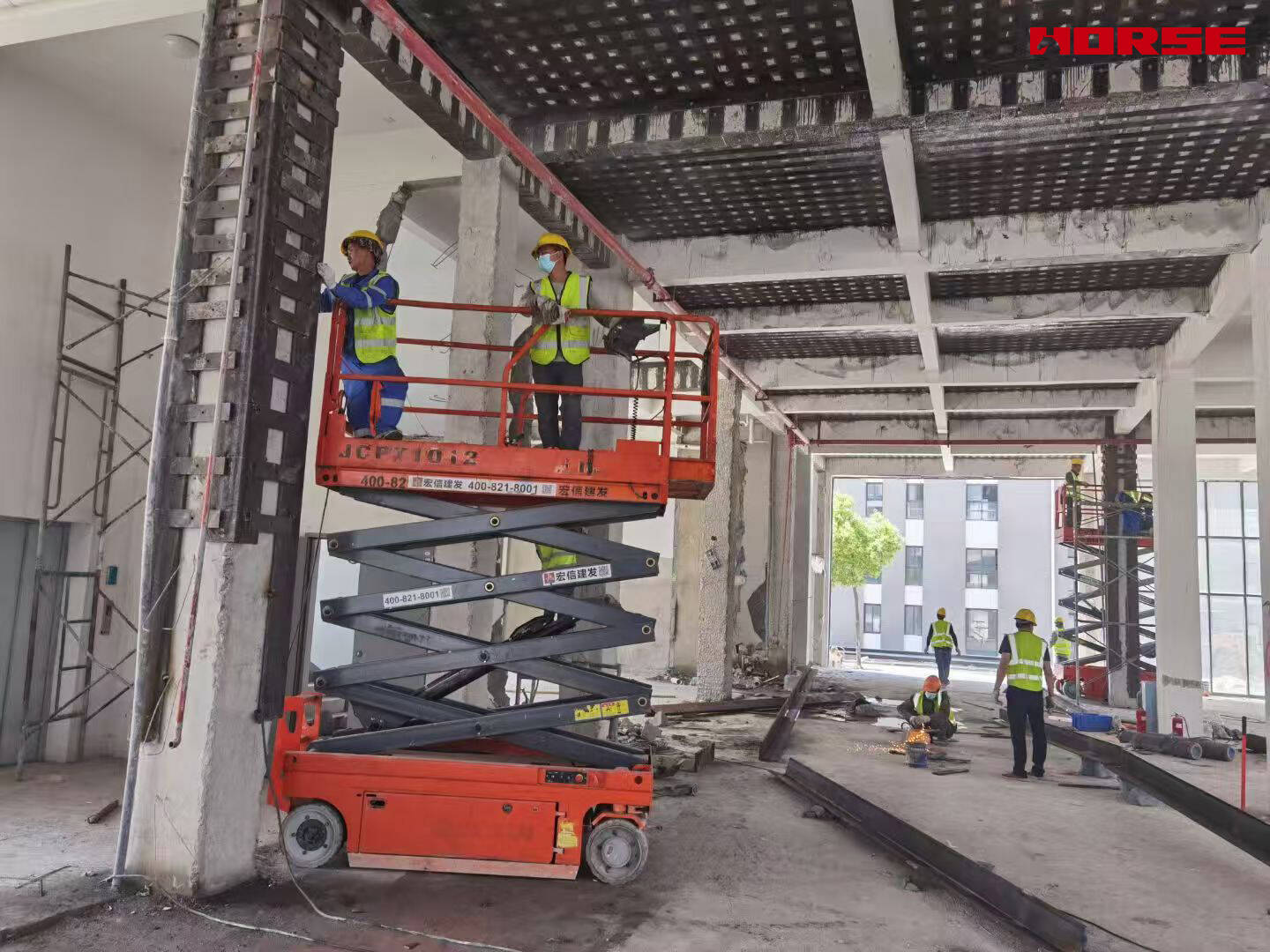

Kolom rangka mendapat selubung baja yang direkatkan di luar: profil baja vertikal di sepanjang sisi kolom diikat oleh batang melintang, seluruhnya direkatkan ke beton dengan perekat struktural. Selubung berfungsi sebagai kandang luar yang menerus di sekeliling kolom asli — mengurung inti beton, menambah tulangan longitudinal, dan memberikan peningkatan kapasitas aksial serta daktilitas yang diminta verifikasi seismik global. Foto lapangan menunjukkan selubung setinggi penuh, dengan pekerjaan dilakukan dari scissor lift agar ruang dalam yang tinggi tetap bebas perancah.

Program yang telah selesai membawa rangka sekolah memenuhi kepatuhan penuh terhadap persyaratan struktural dan seismik saat ini:

Kapasitas balok dipulihkan dengan pelat baja rekat, dengan sambungan dikoordinasikan ke dalam selubung kolom;

Kekakuan dan kapasitas pelat ditingkatkan dengan CFRP seluruh area tanpa kehilangan ruang interior yang terukur;

Kapasitas aksial dan daktilitas kolom terjamin oleh selubung baja menerus;

Seluruh lingkup pekerjaan diselesaikan dalam jendela proyek melalui kru paralel dan akses berbasis platform, tanpa gangguan berkepanjangan terhadap operasional sekolah.
