Kapasitas pembangkit listrik terinstal adalah 2 x 660MW koal domestik-dipecat superkritis unit pembangkit listrik, dan No.1 bangunan utama memiliki struktur bent-frame.Bangunan pabrik utama A adalah struktur bingkai bengkok.Persyaratan desain tingkat kekuatan beton dari No.1 powerhouse utama: tingkat kekuatan beton frame kolom dan longitudinal balok di bawah 14.7m adalah C50, dan di atas kelas kekuatan beton adalah C40.Tingkat frame adalah tingkat 1, dan tingkat shear dinding adalah tingkat dua.Karena kontrol kualitas buruk selama konstruksi, fluktuasi material dan rasio campuran konstruksi, kekuatan kolom frame di bawah 14.75m di gedung pabrik utama tidak bisa memenuhi persyaratan desain.Penampakan oleh unit inspeksi yang memenuhi syarat, nilai kekuatan dari bagian ini adalah 36.1-42.3MPA, dan tingkat keselamatan frame kolom dan balok dinilai sebagai C tingkat.Untuk memastikan bahwa struktur memenuhi persyaratan untuk digunakan dan daya tahan, diperlukan untuk memeriksa dan memperkuat kolom beton di bawah 14.65m di bawah C50.

Metode penguatan bagian yang diperbesar

Proyek ini mengadopsi skema penguatan bagian yang diperbesar menurut persyaratan dari sebuah institut desain & # 39; s gambar penguatan.Untuk struktur bangunan pabrik utama @, © axis di bawah 14.65m, metode penyeberangan diperbesar digunakan untuk penguatan.

Mendesain persyaratan untuk memperkuat kolom frame: Meningkatkan dimensi persilangan-sectional dari kolom frame asli dengan 100mm di setiap sisi, dan penguatan diperkuat adalah 36 dan stirrups 14 @ 100.Setelah memotong lapisan pelindung beton, diperlukan untuk menanamkan 12 @ 200 di samping penanaman batang bingkai.

Kalkulasi bahan kolom penguatan:

1) Tidak ada penyusupan bahan pengelompokan adalah 10.75 potong / m.

2) 912 batang baja dari 12 dari batang-batang tanaman yang berlabuh secara kimiawi, dan 36 batang baja dari 32 batang tanaman yang berlabuh secara kimia.

3) Jumlah batang baja 6 315.5kg / sepotong.

4) Dukungan Formwork dan perancah 9 668 meter persegi.

Totalnya 235,300 yuan per potong.

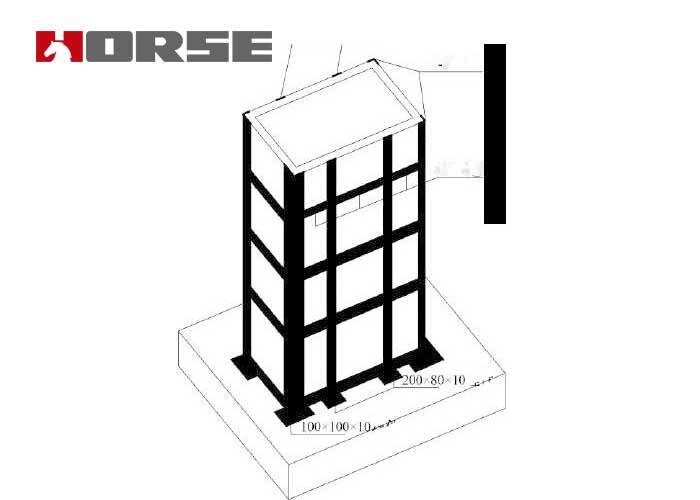

Rencana penguatan baja klas dengan bagian diperbesar, sudut baja dan lingkaran baja datar

Memperkuat perhitungan material kolom

1) Tidak ada penyusutan penyusupan bahan 5.28 akar / m3.

2) Diketahui bagian baja 4 potong L90x 12, 4 potong -150xl2, struktur baja baja baja 37 potong -100x8, 3.54t.

3) Dukungan Formwork dan perancah 9 668 meter persegi masing-masing.

Totalnya 88.500 yuan per potong.

Kesimpulan

Di atas dua metode penguatan dapat memuaskan keselamatan struktural dan daya tahan pada saat yang sama, tetapi manfaat ekonomi berbeda dengan 2.7 kali.Proyeknya total 2.938 juta yuan untuk memperkuat 20 frame kolom.Skema penguatan baja dengan pembesaran bagian-penyeberangan, sudut baja dan kotak baja datar diadopsi.Dalam operasi yang sebenarnya di tempat, kualitas sendi mudah untuk memahami.Penggunaan skema ini menghemat bahan dan tenaga kerja dan memperoleh manfaat ekonomi yang lebih baik.Ini memenuhi prinsip-prinsip teknologi yang dapat diandalkan, ekonomi yang wajar, konstruksi sederhana dan jaminan kualitas, sementara memenuhi persyaratan periode konstruksi.
