Proyek

Sebuah proyek berbingkai beton multi- layer tertentu, ukuran kolom net adalah 6m × 6m, tinggi kolom adalah 4.5m, bagian persilangan adalah 600mm × 600mm, dan empat sudut kolom dirancang dengan sudut bulat R: 50mm.Lapisan multi- itu dituangkan dengan beton komersial.Ketika struktur utama dibangun ke lantai lantai 5 lantai, ditemukan bahwa kekuatan beton dari kolom parsial 3 lantai lebih rendah dari nilai desain.Selanjutnya, on-site test kekuatan rebound dilakukan di beton setiap kolom dari seluruh lapisan.Hasil rebound menunjukkan bahwa ada 3 kolom beton yang nilainya hanya sekitar C10 (33.33% dari kekuatan desain asli).Ada 4 kolom dan tingkat kekuatan beton hanya sekitar c18 (60% dari kekuatan desain asli).

Determinasi rencana penguatan

Diketahui kembali dengan serat karbon

Kolom dengan tingkat kekuatan beton C18 dibungkus dengan kain serat karbon untuk meningkatkan kekuatan kompresif dan memenuhi persyaratan desain.

Piring baja di dalam dan kain serat karbon di luar

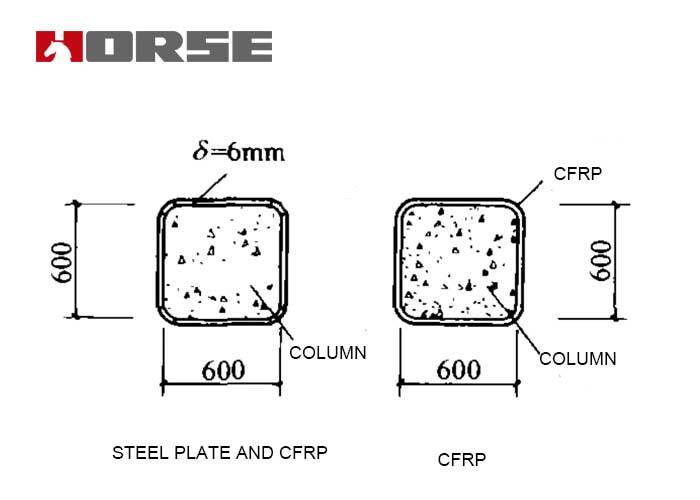

Untuk kolom dengan tingkat kekuatan beton hanya tentang C10, internal terikat lempeng baja tipis (lempeng baja tipis lebar dan tebal 6mm) dan kain serat karbon luar dibungkus untuk meningkatkan kekuatan kompresif kolom beton, memenuhi kebutuhan seismik, dan mencapai kekuatan desain kolom.

Konstruksi beton dengan kain serat karbon

Inspeksi permukaan beton kolom dan baris laying

Perbaikan permukaan beton kolom dan perbaikan retak

Panjangan permukaan beton kolom

Persiapan perekat dan persiapan bahan serat karbon

Menutupi perekat dan menempel serat karbon kain

Menyembuhkan perekat

Penerimaan

Efek dari penguatan kolom frame

(1) Setelah penguatan dengan serat karbon, jejak penguatan pada dasarnya tidak terlihat, dan dimensi geometris persimpangan hanya 2 ~ 7mm lebih besar dari desain asli.

(2) Tidak perlu mempertimbangkan pemeliharaan selama penggunaan masa depan setelah satu waktu penguatan.Meskipun biaya penguatan serat karbon lebih tinggi daripada yang terikat penguatan baja, kecepatan konstruksinya cepat (kali ini hanya memakan waktu 2 hari dari persiapan untuk menyelesaikan penguatan serat), yang dapat menyimpan biaya konstruksi dan memiliki manfaat komprehensif jangka panjang.

(3) Empat pengamatan dalam 2 tahun setelah penyelesaian penguatan menunjukkan bahwa bagian bawah kolom penguatan dan titik pengukuran atas tidak berubah, dan frekuensi suara tetap palu menekan suara pada bagian serat karbon penguatan belum berubah.
