& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp;

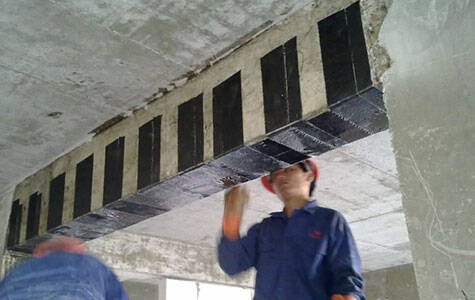

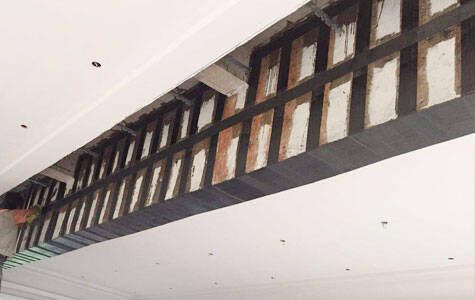

CFRPPenguatan dan perbaikan struktur beton adalah jenis teknologi baru yang menggunakan material komposit berikatan tinggi untuk memperkuat struktur.Serat karbon memiliki kekuatan sepuluh kali lebih tinggi daripada baja dan modulus elastisitas setara dengan 1 sampai 2 kali.Lembar serat karbon ditempelkan pada permukaan struktur beton dengan epoxy resin, dan kekuatan suarnya digunakan untuk mencapai tujuan meningkatkan kapasitas bantalan komponen.Ia memiliki keuntungan kekuatan tinggi, berat ringan, efisiensi tinggi dan kenyamanan.Sejak lembar serat karbon ditambah teknologi yang sama untuk memperbaiki struktur beton adalah jenis baru dari teknologi penguatan struktur, yang berbeda dari metode penguatan lain, diperlukan untuk lebih lanjut mendiskusikan properti dan memperkuat desain bahan serat karbon komposit untuk memastikan kualitas lembar serat karbon penguatan proyek.

Panggung kerja anggota & # 39; s bagian normal ketika CFRP diperkuat dengan pembengkokan

Tahap 1: sebelum retak beton.Tahap II: retak beton untuk menghasilkan batang baja stres yang lama.Panggung III: lama stres baja bar mencapai akhirnya negara setelah menghasilkan.

Karena kemampuan menahan dari serat karbon kain pada beton berbeda ketika jumlah penguatan berbeda, pada tahap kedua dan ketiga, perubahan bagian kekakuan terkait dengan gaya yang berbeda bagian beton dan jumlah serat karbon kain penguatan.Jika komponen telah retak atau retak besar sebelum penguatan, kain serat karbon hanya dapat menahan pengembangan lebih lanjut retak berdasarkan retak asli.Jika akhir kain serat karbon longitudinal berlabuh, itu akan menahan balok secara keseluruhan.Oleh karena itu, perubahan bagian kekakuan balok diperkuat dipengaruhi oleh faktor-faktor seperti jumlah karbon serat kain penguatan, loading sejarah, dan metode jangkar.

Modus kegagalan utama anggota selama referasi pengendalian

Mekanisme penguatan serat karbon eksternal adalah untuk menempel kekuatan tinggi, tinggi modulus serat karbon kain di permukaan dari anggota beton yang rusak, sehingga kinerja yang sangat baik (terutama kinerja tensile) dapat diberikan, sehingga untuk mencapai tujuan penguatan.& nbsp;

Mode kegagalan anggota selama retromasi pengendalian terutama termasuk berikut:

1) Batang baja tensile mencapai hasil pertama, dan kemudian beton di zona kompresi hancur.Pada saat ini, serat karbon lembar tidak mencapai yang allocable tensile ketegangan;

2) Batang baja susile mencapai gesper pertama, dan kemudian lapisan serat karbon melebihi ketegangan yang dapat dialokasikan dan mencapai strain tensile utama.Pada saat ini, beton di zona kompresi belum hancur;

3) Jumlah penguatan terlalu besar, dan beton di zona kompresi hancur sebelum batang baja tensile mencapai hasil;

4) Sebelum mencapai kapasitas utama bantalan dari bagian normal, stres normal lokal dan tekanan shear pada ikatan dengan kain serat karbon dapat mencapai kekuatan tensile dan kekuatan shear beton.Beton ditarik terpisah oleh CFRP setelah dicukur, yaitu, CFRP dan kulit beton off.

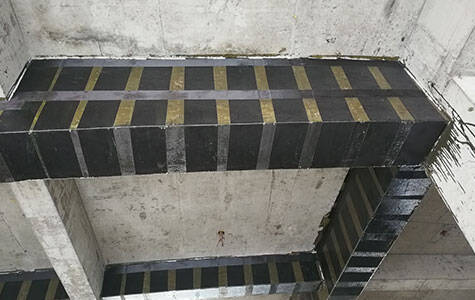

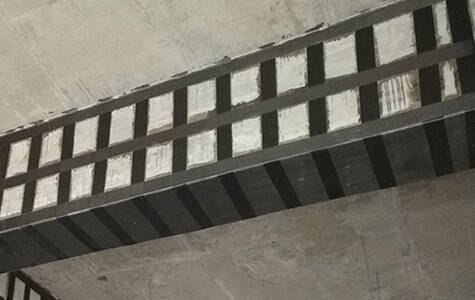

& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp;

Determinasi jumlah serat karbon dalam anggota penguatan

Mirip dengan kegagalan RC balok dengan sedikit penguatan dan penguatan super, anggota CFRP diperkuat juga perlu mengontrol jumlah CFRP penguatan untuk mencegah kegagalan rapuh.

Pengembalian anggota sering dilakukan dalam keadaan non-membongkar, yaitu, sebelum penguatan, bagian dari anggota asli akan berada dalam keadaan strain awal tertentu di bawah gaya interface internal.Serat karbon hanya akan merusak dan berpartisipasi ketika ada peningkatan beban.Penelitian telah membuktikan bahwa ketika perhitungan awal mengendalikan saat anggota sebelum penguatan kurang dari 20% dari kapasitas pembengkokan nya, saat awal pengendalian memiliki efek kecil.Artinya, pengaruh dari kekuatan sekunder dapat diabaikan, dan pengaruh dari stres awal dan ketegangan harus dipertimbangkan.

Ketika lapisan serat karbon diperkuat anggota konstruktur mencapai keadaan batas kegagalan, kekuatan susile tertinggi dari lapisan serat karbon seringkali tidak sepenuhnya dimanfaatkan.Pada saat ini, nilai strain yang dicapai oleh lembar serat karbon ketika keadaan batas kegagalan dicapai harus digunakan untuk menentukan kontribusinya.Pada saat yang sama, lapisan serat karbon menunjukkan kebengisan signifikan ketika akhirnya rusak.Oleh karena itu, bahkan jika lembaran serat karbon dapat mencapai kekuatan terakhir selembut ketika komponen rusak, tensile yang allocable lebih sedikit dari strain tensile utama harus dipilih sebagai standar untuk merancang keadaan batas untuk memastikan cukup ketergantungan.

Saran

1 teknologi penguatan CFRP meningkatkan kekakuan sinar sampai batas tertentu dan menghambat pengembangan retak beton;

2 Stres awal akan mengurangi efek serat karbon penguatan, jadi cobalah untuk membongkar sebelum penguatan

3 Ketika kekakuan balok beton diperkuat tidak cukup dan retak terlalu besar, tidak cocok untuk secara langsung menggunakan karbon serat penguatan untuk meningkatkan penggunaannya.

4 dalam keadaan normal, penguatan anggota struktural lokal, dan sistem struktural mungkin berubah setelah penguatan.Setelah pengendalian dan penguatan, hindari kegagalan gunting sebelum pengendalian gagal.

5 Pengaruh tingkat CFRP mengelupas kerusakan pada kekuatan tensile dari CFRP membutuhkan studi lebih lanjut
