Ketika struktur diperkuat, disarankan untuk mengadopsi tipisserat karbonmetode penempelan multilayer.Ketika kain serat karbon tipis dan disisipkan lapisan demi lapis, serat dari setiap lapisan dapat sepenuhnya dibasahi dengan lem ikatan, sehingga efisiensi ikatan lebih tinggi.

Meskipun karakteristik gaya anggota di bawah ketegangan, kompresi, shear dan torsi berbeda, mereka semua anggota yang stres dalam arah yang sama pada dasarnya didistribusikan di seluruh bagian.

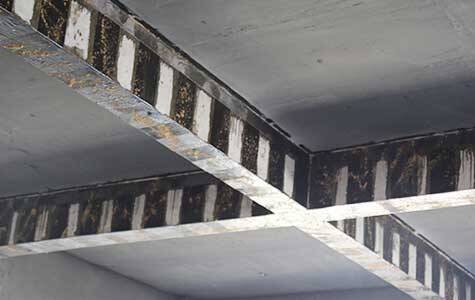

Oleh karena itu, adalah mungkin untuk menggunakan semua-masukan pasta sepanjang arah aksial untuk memperkuat anggota ketegangan.Adopsi all- around dan all-enclosed pasta untuk anggota kompresi.Gunting dan komponen torsi disisipkan di kedua sisi dan tambahan ekuivate jauh lingkaran berkelok-kelok ditetapkan.Untuk anggota pembengkokan, kain serat karbon dapat digunakan untuk menempel kain serat karbon di zona ketegangan dari anggota lurus sepanjang arah aksial.Dalam rangka untuk sepenuhnya ikatan dan jangkar kain serat karbon menempel pada anggota membungkuk, pengobatan jangkar tambahan dapat dilakukan pada akhir dari bagian kain serat karbon di arah serat utama.Ketika anggota pengendalian diperkuat adalah balok, tambahan ekuivaous tertutup lingkaran harus ditetapkan pada kedua ujung balok.Pola pengecap serat karbon dari berbagai komponen ditunjukkan dalam gambar.

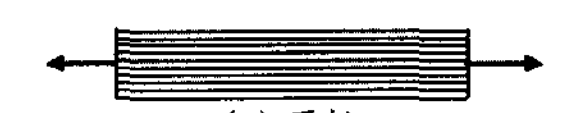

Serat karbon diperkuat anggota tensile

Serat karbon diperkuat anggota gunting dan torsi

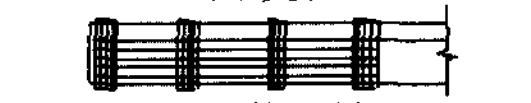

Penguatan serat karbon untuk anggota yang lentur

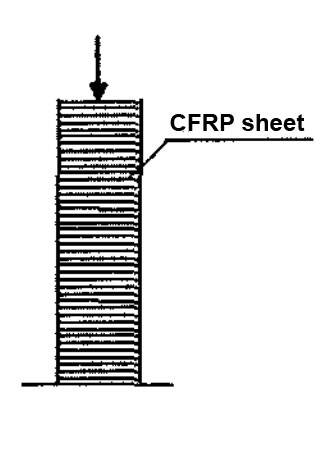

Penguatan serat karbon bagi anggota kompresi

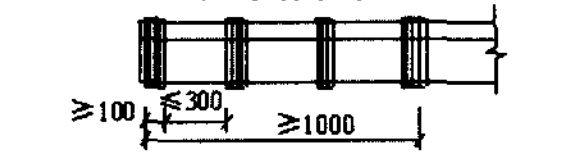

Lebar dari kain serat karbon dengan sekat-spaced lingkaran berliku tertutup harus lebih dari 100mm, dan ruang yang jelas harus kurang dari 300mm.Ketika digunakan untuk anggota shear dan torsi, itu dapat diatur sepanjang bagian penguatan, dan untuk beam-tipe anggota menekuk, itu dapat diatur secara terpisah dalam bagian di mana kedua berakhir lebih besar dari lm.

Ketika dua ujung dari gunting, anggota torsi dan beam-tipe anggota pengendalian tidak dapat dilengkapi dengan lingkaran memutar tertutup karena kondisi, anggota gunting dan torsi dapat secara langsung diperkuat dengan U- berbentuk pasta di bagian penguatan.U- berbentuk lingkaran dapat diatur secara terhormat dalam bagian yang lebih besar dari 1 m di kedua ujung beam-tipe anggota bending.Pada saat ini, kain serat karbon berbentuk U- dan jepitan berbentuk U- harus ditutup dengan manik longitudinal untuk memastikan efisiensi penguatan dari kain serat karbon.sebagai gambar menunjukkan.

& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp;& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp;

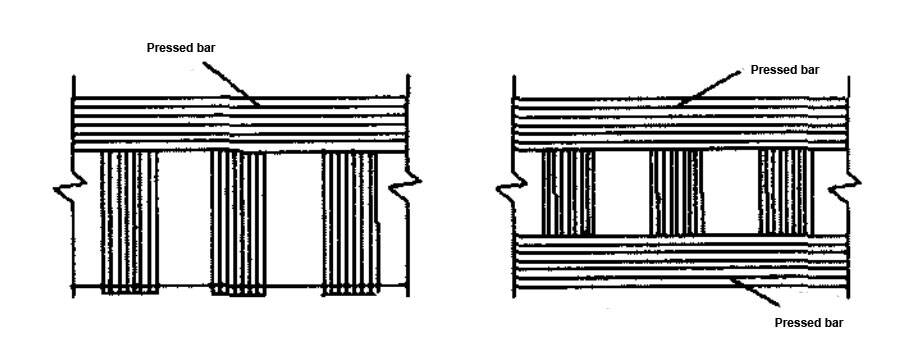

U- wrap ikatan dan sisi boning anding longitudinal tekan strip

Hal-hal yang membutuhkan perhatian dalam aplikasi serat karbon penguatan

1) Melepaskan komponen penguatan menurut persyaratan desain selama konstruksi dapat menghilangkan atau mengurangi retakan dan deformasi yang telah terjadi pada komponen, meningkatkan efisiensi utilisasi kain serat karbon, dan membuat kain serat karbon berpartisipasi dalam pekerjaan sesegera mungkin.

2) Kain serat karbon dari anggota penguatan tidak boleh overlapped di sepanjang arah serat utama, terutama untuk penguatan anggota ketegangan dan daerah ketegangan dari anggota lentur.Jika diperlukan untuk tumpang tindih, posisinya harus menghindari bagian yang paling stres dari komponen, panjang tumpang tindih seharusnya tidak kurang dari 100mm, dan ujung tumpang tindih harus datar dan bebas dari warpage.Ketika beberapa atau beberapa lapisan kain serat karbon digunakan untuk penguatan, posisi tumpang tindih antara lapisan kain serat karbon harus terhuyung-huyung satu sama lain, dan jarak yang jelas antara posisi antar muka dari setiap lapisan harus lebih besar dari 200mm.

3) Untuk memastikan ikatan yang efektif dan jangkar antara anggota flexural dan kain serat karbon yang diperkuat dan mencegah kegagalan penguatan disebabkan oleh pengupas kerusakan, akhir dari kain serat karbon fraktur dari anggota flexural diperkuat harus berlabuh, dan tindakan jangkar tambahan harus dilakukan jika diperlukan.Umumnya, manik-manik serat karbon panjang digunakan.Manik harus disisipkan tegak lurus ke arah serat utama dari kain serat karbon yang diperkuat, dan lebar tidak harus kurang dari 500mm.
