Perkuatan tradisional dari struktur beton yang kokoh kebanyakan mengadopsi metode untuk menempel baja atau outsourcing beton dan memperkuat baja, tetapi metode konstruksi rumit, volume besar dan berat, dan periode konstruksi panjang.Serat karbon memperkuat adalah teknologi baru untuk memperkuat struktur beton yang diperkuat.Ini adalah salah satu manajemen retak dan struktur penguatan teknologi baru-baru ini diadopsi di rumah dan di luar negeri.Ini akan menjadi tren baru untuk memperkuat struktur beton di rumah dan di luar negeri.Prinsip-prinsip dasar, lingkup aplikasi dan contoh pembangunan serat karbon penguatan teknologi digambarkan di bawah ini.

Prinsip dasar serat karbon memperkuat teknologi

Serat karbon dengan kekuatan tensile yang sangat tinggi sebelumnya dihamili dengan resin epoksi menjadi lembaran komposit diperkuat (lembaran serat kontinyu unidireksional).Gunakan epoxy resin adhesive untuk tetap pada struktur untuk diperkuat sepanjang arah tensile atau tegak lurus ke arah retak untuk membentuk tubuh komposit baru.Buat lembaran karbon yang diperkuat dan beton yang asli menjadi kuat bersama-sama, meningkatkan tensile atau resistensi shear dari struktur, dan meningkatkan kekuatan, kekakuan, retak resistensi dan keunikan struktur.

Aplikasi serat karbon perbaikan dan memperkuat struktur teknologi beton dalam teknik

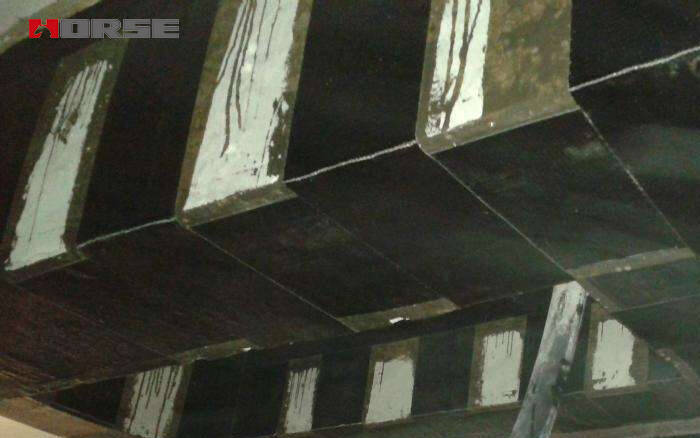

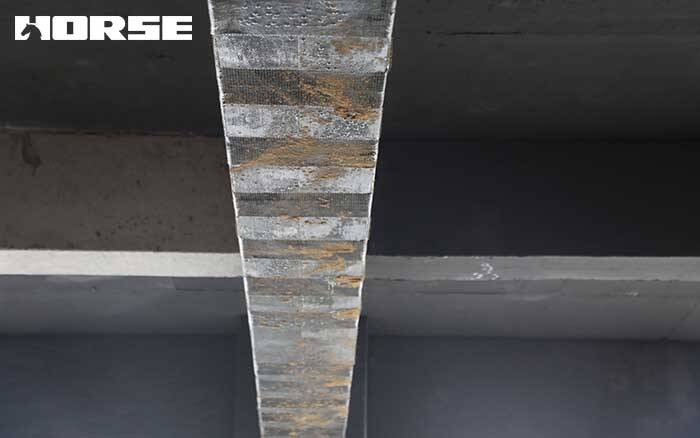

(1) Beams dan slabs: memperkuat di zona ketegangan dari anggota bending (bagian bawah dari rentang tengah, bagian atas balok dan dukungan kontinyu dan slab) -ditempel di seluruh panjang.Desain sesuai dengan kebutuhan untuk menentukan jumlah lapis.Retakan di zona ketegangan dapat disegel dengan serat karbon lembaran setelah mengisi sendi untuk mengontrol lanjutan dari retak.

(2) Beam: Kekuatan selubung-Untuk retak miring disebabkan oleh lembar tensile utama, lembar serat karbon ditempelkan pada sumbu vertikal dari sisi balok, dan lembaran serat unidirectional dapat silang-terikat jika diperlukan.

(3) Kolom dan piers berada di bawah kompresi pusat, kompresi eksentrik, dan anggota penyerbu lateral.Memperkuat anggota kompresi pusat - tengah kolom melilit untuk memperkuat pengendalian pada beton dan meningkatkan kekuatan kompresif.Anggota kompresi eksentrik dan penguatan seismik... Kolomnya secara lama menempel di semua sisi untuk mengendalikan penguatan.Flexural memperkuat daerah engsel plastik dari kolom dermaga.Perkuatan sayap ketika kolom dikenakan kekuatan lateral - kolom akhir cincin membungkus (sama dengan stirrup enkripsi).Duktilitas penguatan struktur kolom seismik-gabungan lentur dan shear penguatan.

(4) Lemak dinding-karbon lembar serat disisipkan sepanjang arah gunting penguatan pada satu atau kedua belah pihak.

(5) Fungsi segel - lapisan serat karbon ditempelkan di jahitan untuk membuat serat karbon dan beton bekerja sama untuk memperpanjang kehidupan dari komponen beton.

Kemajuan perbaikan serat karbon dan penguatan teknologi

(1) Kekuatannya tipis dan ringan, dan hampir tidak meningkatkan ukuran struktur asli dan berat struktur itu sendiri.Kekuatan tensile dari lapisan serat karbon adalah 7-10 kali bahwa pelat baja dari bagian-sama, dan ketebalan lembaran selesai hanya 0.111mm ~ 0.167mm.Sulit untuk mencapai hal ini dengan metode penguatan outsourcing beton, terutama ketika digunakan di tempat-tempat dengan tinggi lantai terbatas.

(2) Konstruksi sederhana dan cepat.Lembar serat karbon dapat langsung ditempelkan dan dibungkus pada permukaan bangunan, proses sederhana, tidak ada formwork dan large- skala peralatan hoisting, persyaratan untuk lokasi konstruksi yang rendah, dan cocok untuk operasi ruang sempit.Konstruksinya cepat dan periode konstruksinya pendek.Hal ini juga dapat dibangun di bawah kondisi operasi normal produksi dan fasilitas untuk menghindari kesulitan dan kerugian produksi dan shutdown.

(3) Anti- korosi asam, alkali dan medis garam - digunakan di lepas pantai, industri kimia, dan struktur terkena korosif media dapat dilindungi dari perlindungan.Ini sebanding dengan metode ikatan baja memperkuat dan outsourcing beton penguatan.

(4) Ia dapat secara efektif menutup celah-celah struktur beton dan memperpanjang kehidupan layanan struktur.

(5) Lembar serat karbon dapat ditempelkan dalam beberapa lapisan, cocok untuk struktur berbagai bentuk, dan sepenuhnya memenuhi persyaratan perbaikan dan penguatan.

(6) Sangat mudah untuk menjaga struktur utuh (pasta dengan bentuk asli).Metode beton luar meningkatkan volume struktur, sedangkan tongkat baja memperkuat metode lebih sulit untuk memperkuat struktur berbentuk tidak teratur, terutama untuk balok dan kolom berbentuk khusus (seperti balok, ikan-perut balok, web tipis I-berbentuk balok, dan khusus berbentuk).Kolom) dan sebagainya.Penggunaan lembaran serat karbon untuk penguatan dapat mempertahankan karakteristik struktural bangunan asli sampai batas tertinggi dan membuat penampilan struktur asli tidak berubah.Permukaan lembaran serat karbon juga mudah untuk melukis, dan dapat dengan mudah dicat dengan berbagai lapisan atau melekat pada berbagai papan untuk beradaptasi dengan persyaratan lingkungan sekitarnya dan meminimalkan jejak perbaikan.

Ringkasan Projek

Sebuah bangunan penelitian ilmiah awalnya sebuah elven- cerita bangunan dengan struktur bingkai.Karena kebutuhan pemilik, fungsi penelitian ilmiah bangunan perlu diubah.Menurut persyaratan dari gambar desain: epoxy resin grout digunakan untuk memperbaiki celah-celah dari lempengan struktur asli; balok dan papan terkait yang terlibat karena perubahan fungsional digunakan untuk memperkuat struktur dengan serat karbon pasting.Kolom dinding dari bagian fondasi diperkuat oleh metode penguatan baja luar (metode penguatan kolom dinding diabaikan).

Metode konstruksi Pasting serat karbon Konstruksi persyaratan adalah: permukaan beton diperlakukan, halus, dibersihkan, dan kemudian primer dicat pada permukaan beton, kain serat karbon secara manual dicelupkan, dan kain serat karbon disisipkan.Dan menggunakan alat khusus untuk menghapus udara dan gelembung, dan akhirnya menerapkan lapisan perekat merata di permukaan.

(1) Perbaikan dari desain serat karbon ditempelkan

Pengobatan dasar beton permukaan dengan serat karbon dan impregnation penuh serat karbon adalah kesulitan dalam pembangunan serat karbon.Hal ini juga kunci untuk apakah periode konstruksi dapat diselesaikan tepat waktu.Oleh karena itu, konstruksi harus diperkuat untuk memastikan kualitas dan kuantitas selesai.

(2) Pasting proses konstruksi serat karbon

Proses pembuatan serat karbon yang menempel termasuk: persiapan konstruksi, pengobatan permukaan beton, penyeimbang dan memperbaiki ketidakpastiannya dengan meratakan mortir yang diperkuat, persiapan resin bawah dan lukisan, past resin persiapan, serat karbon pasting, perlindungan permukaan.

(3) Pasting metode karbon serat konstruksi

Pengobatan permukaan Concrete: Temukan posisi dimana desain ditempelkan sesuai dengan gambar desain;

Hapus lapisan permukaan beton mortir untuk mengekspos permukaan beton.Untuk menempel permukaan papan, menggunakan pemotong marmer untuk memotong alur di terrazzo tanah, menghapus lapisan permukaan mortar, dan menggunakan penggiling sudut untuk menghapus minyak dan kotoran lainnya sampai permukaan baru dari struktur beton sepenuhnya terkena, dan lapisan karbonisasi beton diperlukan untuk menjadi tanah;

Jika ada retakan, retakan perlu dikelompokkan dan disegel;

Gunakan grinder sudut untuk memangkas busur R ~ ~ & gt; 20mm di sudut eksternal dari komponen beton, dan menghaluskan bagian-bagian yang tidak rata dari permukaan beton.Jika permukaan beton memiliki besar spalling, sarang lebah, korosi dan cacat lainnya, itu harus dipahat keluar

Gunakan tekanan udara tinggi untuk menghapus debu dan pasir di permukaan beton, dan gunakan aseton untuk menghapus permukaan struktur beton;

Sebelum menerapkan resin primer, permukaan beton yang diobati harus kering dan bersih

Akhirnya, gunakan 1 m ujung lurus penguasa untuk memeriksa perbedaan datar permukaan diobati.Perbedaan maksimum allocable dalam jangkauan lm dalam segala arah adalah 5.5mm.

Permukaan permukaan meratakan pengobatan beton:

Siapkan penyeimbangan, dan campuran sesuai dengan persyaratan proses lumpur lateks epoxy yang disediakan oleh pemasok;

Bagian terurai dari permukaan beton akan diisi dan diratakan dengan scraper, dan tidak akan ada tepi atau sudut, dan perbedaan antara permukaan diperbaiki dan permukaan beton tidak akan melebihi 1mm.Gunakan leveling resin untuk memperbaiki sudut untuk busur halus dengan radius tidak kurang dari 20mm;

Setelah konsolidasi, langkah berikutnya konstruksi harus dilakukan secepat mungkin setelah permukaan bahan penyeimbang kering untuk menyentuh.

Smear dasar resin

Gunakan dukungan bawah resin untuk menempatkan agen utama dan obat ke dalam wadah menurut rasio tertentu, dan campuran mereka secara merata untuk mempersiapkan resin bawah.Determine masing-masing dosis menurut situasi yang sebenarnya di situs dan ketat kontrol penggunaan waktu;

Gunakan sikat roller untuk menutupi lapisan bawah resin pada permukaan beton dengan ketebalan tidak lebih dari 0.4mm, dan tidak ada kebocoran, aliran, atau gelembung udara;

Lembar serat karbon harus disisipkan segera setelah jari resin bawah bersih

Adhesive resin persiapan: gunakan adhesive resin yang cocok yang disediakan oleh pemasok, dan rasio adalah A material: B = 2: 1.

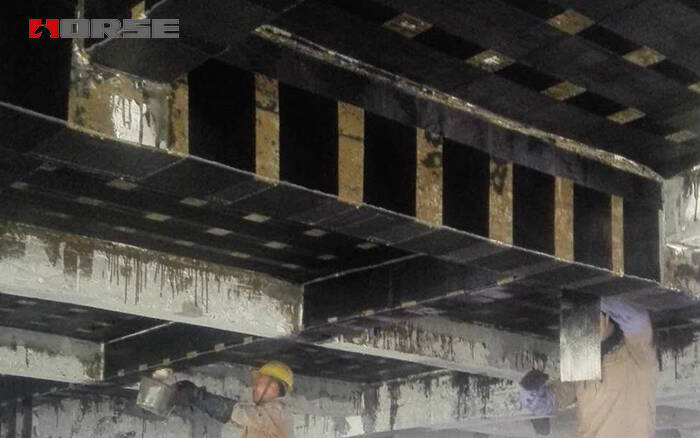

Tempel serat karbon

Sebelum melekatkan serat karbon, perlu menghitung ukuran kisaran menempel, bentuk permukaan, lingkungan konstruksi, waktu konstruksi, personil konstruksi, dll.pada kedudukan yang tinggi, dan amat jauh dari kekurangan.

Jumlah resin yang sesuai harus dicampur untuk menghindari melebihi waktu yang tersedia.Setelah mempersiapkan pasta resin, segera menerapkannya secara merata dengan sikat roller.Jumlah lapisan bawah adalah 500 ~ 600g / m;

Setelah melapisi resin, segera paste serat karbon pre- cut di lokasi konstruksi, dan mengikisnya ringan dengan karet atau plastik untuk beberapa kali.

Setelah ikatan, gunakan roller untuk roll bolak-balik ke arah serat karbon beberapa kali untuk membiarkan resin rendam dan memeras gelembung;

Setelah 30 menit dan dalam 3 jam, periksa apakah resin lapisan bawah jenuh atau tidak, kemudian gunakan sebuah roller untuk roll ke arah serat, dan kemudian cat sesuai dengan standar lapisan atas.Jumlah lapisan atas lapisan 300 ~ 400g / m.Aboenim

Ketika lapisan-multi- pasting, ulangi di atas langkah-langkah satu per satu, tetapi permukaan serat karbon harus disentuh, dan kemudian menunggu 12 jam sebelum menerapkan serat karbon untuk menempel lapisan berikutnya; permukaan lapisan terakhir serat karbon harus dilapisi secara merata dengan agen ikatan.

Urutan benang serat karbon menempel menurut persyaratan desain adalah:

Ketika serat karbon terikat dengan permukaan balok tumpang tindih dengan serat karbon terikat dengan permukaan papan, serat karbon yang digunakan untuk memperkuat papan pertama disisipkan, dan kemudian kain serat karbon digunakan untuk memperkuat permukaan balok disisipkan.Ketika bagian bawah balok diperkuat dengan serat karbon, balok pertama diperkuat dengan serat karbon dan kemudian lingkaran serat terikat.

Perlindungan Surface: 1: 3 ketebalan mortar 25mm digunakan untuk melindungi serat karbon ditempelkan di permukaan papan.Untuk memastikan ikatan yang dapat diandalkan antara mortar dan serat karbon lembar, memercikkan lapisan medium-kasar pasir sebelum perekat sembuh.Terapkan lapis berikutnya segera setelah pengeringan, seperti lebih dari 60 menit

Menggabungkan komentar

Serat karbon penguatan adalah pengobatan baru dan memperkuat teknologi yang telah muncul dalam beberapa tahun terakhir.Teknologi ini ditandai dengan kekuatan tensile tinggi, berat ringan, sangat tipis veneer, hambatan korosi dan kelelahan resistensi, serta karakteristik fisik seperti pemotongan mudah, penyembunyian mudah, luas adaptasi, dan konstruksi yang nyaman.Serat karbon memperkuat menunjukkan efek teknis yang sangat baik dan manfaat ekonomi, dan prospek pembangunan yang sangat luas.Ini adalah salah satu ukuran kompensasi yang ideal.
