Perkuat Beam Beton untuk Shear dengan Cetakan CFRP
Perkuat Beam Beton untuk Shear dengan Cetakan CFRP
Bentuk penguatan shear dan arah dariLembar CFRPbalok diperkuat
Penguatan lembar CFRP untuk penguatan balok memperkuatnya serat karbon untuk penguatan balok.Serat karbon yang berbentuk L- telah diadopsi.Ada bentuk-bentuk penguatan berikut: pasta tertutup; pasta berbentuk U-; pasta samping.Sifat-sifat dari beberapa metode penguatan ditampilkan di Tabel 1.
Formulir reinforment
Pasta tertutup
Pasta berbentuk U-
Paste samping
Fitur reinforcement
Lembar CFRP ditutup dan ditempelkan sepanjang bagian-persimpangan, dan seharusnya ada cukup panjang tumpang tindih pada permukaan tekanan.Lap pada permukaan tekanan adalah untuk meminimalkan deformasi relatif antara serat karbon dan beton sepanjang arah serat.Ketika permukaan tekanan tidak dapat overlapped, juga dapat overlapped pada permukaan ketegangan.
Tiga sisi pasta berbentuk u- harus serat yang terus-menerus, biasanya dua sisi dan sisi ketegangan.Ketika ini tidak mungkin, itu juga dapat menjadi dua sisi dan sisi tekanan.
CFRP sheet hanya disisipkan di dua sisi (permukaan dicukur) dari komponen.
Keuntungan
Yang paling rentan untuk berlabuh kegagalan, yang paling efektif, dan dapat digunakan sebagai jangkar mekanis untuk serat karbon secara fleksibel diperkuat.
Taman jangkar bawah berbentuk U- lebih baik, dan tidak rentan terhadap pengupas kerusakan, dan lebih efektif.Hal ini dapat digunakan sebagai jangkar mekanis untuk lentur dan penguatan serat karbon.
Hal ini adalah yang paling mudah untuk mencapai, dan serat karbon dapat disimpan untuk komponen yang membutuhkan sedikit perbaikan dalam kapasitas shear.
Kerugian
Tidak mungkin atau sulit untuk mencapai balok
Akhir bebas dari serat karbon berbentuk U- mungkin memerlukan jangkar mekanis.
Prone untuk mengelupas kerusakan, efeknya tidak sebagus pasta tertutup dan pasta berbentuk u-.
Tambahan
Dalam rangka untuk menghindari konsentrasi stres di sudut-sudut dan menyebabkan CFRP lembar kerusakan atau mengupas, sudut komponen harus dipoles ke fillet, dan radius luar permukaan fillet seharusnya tidak kurang dari 20mm.Untuk U- berbentuk dan sisi menempel, akhir bebas dari serat karbon harus benar berlabuh jika perlu
Arah penguatan lembar CFRP
Ada tiga arah ikatan untuk serat karbon
Arah vertikal: Arah serat tegak lurus ke sumbu dari komponen.
Arah 45 derajat: arah serat dan sumbu komponen membentuk sudut 45 derajat.
Pasting two-way (45 derajat dan 135 derajat): Arah serat adalah 45 derajat dan 135 derajat dengan sumbu komponen.
Keuntungan dan kerugian penguatan dengan serat arah yang berbeda ditampilkan di Tabel.

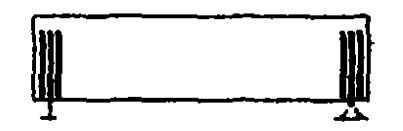

Arah vertikal: Arah serat tegak lurus ke sumbu dari komponen.
Keuntungan: paling mudah untuk mencapai efektif untuk kedua kekuatan Shearing
tidak seefektif diagonal crack control

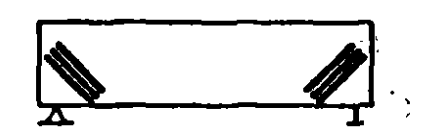

Arah 45 derajat: arah serat dan sumbu komponen membentuk sudut 45 derajat.
keuntungan: & nbsp; Efektif untuk kontrol shear crack
rugi: & nbsp; Tidak mungkin untuk mencapai pasta berbentuk U- dan pasta tertutup dengan kain serat unidirectional

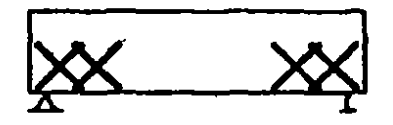

Pasting two-way (45 derajat dan 135 derajat): Arah serat adalah 45 derajat dan 135 derajat dengan sumbu komponen.
keuntungan: & nbsp; Paling efektif untuk kontrol crack, efektif untuk pasukan shear di kedua arah
rugi: & nbsp; konsumsi serat maksimum
Mekanisme penguatan lembar CFRP

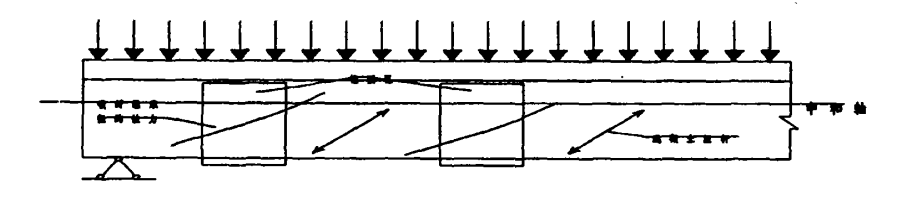

Seperti yang ditunjukkan dalam Gambar 1, mekanisme menggunakan CFRP lembar untuk memperkuat balok untuk resistensi shear terutama memiliki titik-titik berikut:
Lembar CFRP bertindak sebagai stirrup tambahan, bantalan gaya tensile.
Beton antara retakan diagonal membentuk batang dasi diagonal.
Lembar CFRP berlabuh di zona kompresi di atas sumbu netral, atau lingkaran tertutup dibentuk oleh jangkar tambahan, yang secara efektif menolak shear.
Prinsip dasar dari penguatan lembar CFRP
Arah serat dari lembar CFRP harus tegak lurus ke arah aksial komponen.Bentuk pasta tertutup harus disukai, dan pasta u-shaped harus lebih disukai daripada tubuh balok.Ketika lembar CFRP diatur dalam strip, jarak bersih seharusnya tidak lebih besar dari 0.7 kali jarak stirrup maksimum, dan jumlah strip harus satu lapisan.Tinggi menempel dari us- berbentuk menempel menempel dan sisi menempel harus menjadi tinggi dari daerah komponen.
