Ringkasan Projek

Proyek ini adalah proyek upgrade dan transformasi dari sebuah alat pemicu listrik di pembangkit listrik.Pembangkit listrik terletak di Distrik Jiangjin, Kota Chongqing.The seismik fortifikasi intentalitas adalah 6 derajat.Grup seismik yang dirancang adalah kelompok pertama, dan kelas desain yayasan adalah B.= 0.000m mengambil gambar konstruksi asli yang sama dari electrostatic precipator, dan elevasi mutlak adalah 206.00m.Bentuk fondasi dari supilator elektrostatik asli adalah tumpukan yang bosan, diameter tubuh tumpukan adalah 600mm, lapisan bantalan pada akhir tumpukan adalah cukup weuhered berpasir lumpur, dan karakteristik dari kapasitas bantalan vertikal dari tumpukan tunggal adalah 1400kN.Kekuatan beton dari kolom dukungan kejut listrik dan tutupnya adalah C25.Hal ini diusulkan untuk meningkatkan tinggi dari prestrator elektrostatik asli, dan menambahkan 2 medan listrik di bagian belakang dari prestevator elektrostatik asli, beban akan meningkat dan posisi beban akan berubah.

Periksa kembali fondasi dari electrostatic precipator asli.Menurut hasil perhitungan yang diperiksa ulang, kapasitas bantalan vertikal dari fondasi cap 2- stack asli PC3, PC17, PC18, dan PC19 tidak memenuhi persyaratan dan perlu diperkuat.

Rencana penguatan Yayasan

Karena pondasi aslinya adalah fondasi tumpukan yang bosan, fondasinya harus diperkuat dengan fondasi baru.Karena pengaruh bangunan yang ada (struktur), pile- membentuk mesin dan peralatan seperti tekanan statis, memalu, dan getaran tidak dapat masuk ke situs, dan pracast tumpukan pondasi tidak dapat dibangun.Digabungkan dengan karakteristik lapisan tanah dari proyek ini, air tanah relatif miskin dan kondisi untuk penggalian manual lebih baik, sehingga desain menggunakan penggalian manual dan menuangkan tumpukan untuk memperkuat fondasi asli.

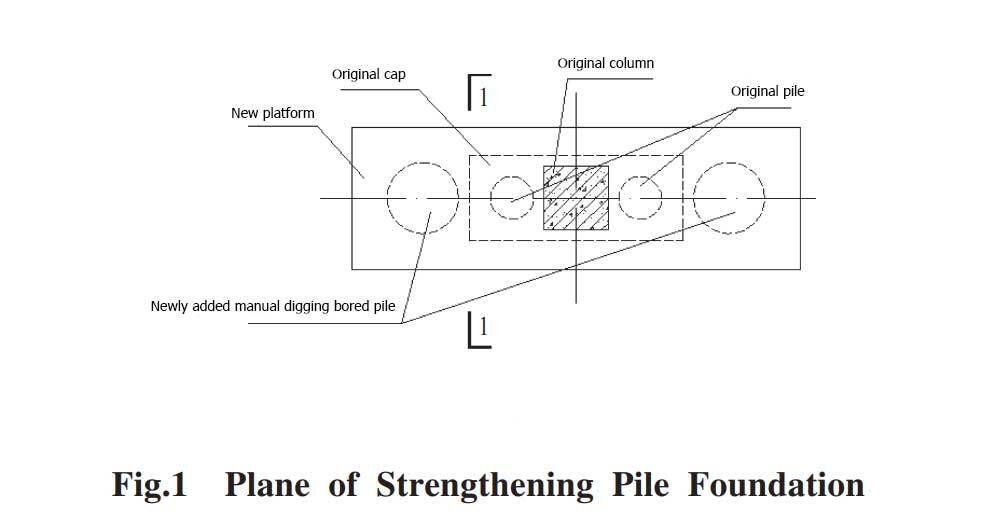

Metode penguatan khusus adalah untuk menambahkan penggalian manual dan mengisi tumpukan di setiap ujung dari fondasi asli dua tumpukan cap.Diameter baru-ditambahkan manual menggali tumpukan tempat-in-adalah 1000mm, dan mendukung lapisan tanah di akhir tumpukan adalah cukup basah lumpur.Menurut hasil perhitungan, nilai karakteristik dari kapasitas bantalan vertikal dari satu tumpukan adalah 1700kN.Bagian sekitar dan atas dari platform beton yang asli diperkuat harus ditutupi dengan platform beton baru yang diperkuat.Platform beton yang baru ditambahkan akan menghubungkan tumpukan fondasi baru dengan beton dan kolom asli (lihat Gambar 1).Baru-ditambahkan penggalian manual dan menuangkan tumpukan dan topi terbuat dari beton dengan tingkat kekuatan C30.Perbaikan longitudinal dari platform yang baru ditambahkan dan stirrup luar adalah HRB400- kelas batang baja, dan rasrups internal adalah HRB335- bilah baja kelas.

Kesimpulan

Proyek renovasi digunakan setelah penyelesaian dan penerimaan pada tahun 2015, dan strukturnya dalam kondisi baik dan memenuhi persyaratan untuk digunakan.

Dengan meningkatnya pembangunan rumah-rumah tua dan renovasi lokakarya, teknologi penanaman batang baja semakin sering digunakan dalam koneksi sendi beton baru dan lama.Sebagai load- penting bantalan kapasitas indeks dari bagian, perhitungannya adalah pertimbangan kunci dalam desain.Karena peraturan dalam negeri saat ini belum membuat peraturan yang sesuai, hasil penelitian yang ada dan peraturan asing yang berhubungan dapat disebut ketika merancang dan menghitung.Pilih rumus teoritis yang sesuai, melakukan desain batang penanaman di bawah kontrol komprehensif dari perhitungan kapasitas bantalan dan persyaratan struktural, dan meninggalkan margin yang sesuai untuk memastikan keselamatan struktur.
