Kualitas perawatan antarmuka proyek penguatan langsung mempengaruhi hasil desain penguatan struktural.Jika ada masalah kualitas seperti melubangi, jatuh, dan & quot; dua kulit & quot;, itu akan mempengaruhi keselamatan transformasi struktural.

Dalam GB50550- 2010 & quot; Kodefor Konstruksi Penerimaan Penerimaan Bangunan & quot;, jelas menyatakan bahwa dibandingkan dengan konstruksi baru, proyek penguatan struktur telah meningkatkan proses pembersihan, memperbaiki struktur asli, komponen dan perawatan antar muka.Apa yang perlu ditunjukkan di sini adalah bahwa kedua proses ini sangat penting untuk memastikan kualitas dan efektivitas proyek penguatan, dan personil konstruksi dan supervisor harus menganggapnya serius.Supervisor harus ketat mengawasi seluruh proses dari dua proses ini, dan harus bertanggung jawab untuk kelalaian jika kecelakaan penguatan kualitas disebabkan oleh oversight.

Di bawah ini kita mendiskusikan perawatan antar-muka metode pelat baja yang menempel dan metode seksi yang diperbesar dalam teknologi penguatan, dan memilah perbedaan mereka dalam pengobatan antarmuka untuk referensi Anda.

Pertama-tama, di GB50550- 2010 & quot; Kode untuk Penerimaan Kualitas Pembangunan Teknik Reinforman & quot;, 11.1.2 dan 5.1.2 keduanya memerlukan pemrosesan antarmuka.

Pada 9.1.2 (metode baja ikatan) dan 5.1.2 (meningkatkan metode daerah) dalam GB50367-2013 & quot; Kode untuk Desain Reinformation of Concrete Structures & quot;:

Perbedaan 1:

Tidak terlalu banyak persyaratan untuk permukaan dasar, tetapi ditetapkan bahwa diukur tingkat kekuatan beton di situs tidak akan lebih rendah dari C15, dan permukaan positif tarik kekuatan tidak akan lebih rendah dari 1.5MPA.GB50367-2013 & quot; Kode untuk Design of Reinforcement of Concrete Structures & quot; tetapkan bahwa on-site diukur kekuatan beton seharusnya tidak lebih rendah dari C13.

Melihat lagi, di GB50550- 2010 & quot; Kode untuk Penerimaan Kualitas Konstruksi dari Teknik Pemasyarakatan Struktur & quot;, persyaratan dasar pengobatan permukaan dari metode baja menempel harus memenuhi persyaratan Pasal 5.2.1, dan tidak boleh dipotong ke parit dalam situasi apapun.

Ketika kita beralih ke Pasal 5.2.1 dari GB50550- 2010 & quot; Kode untuk Penerimaan Kualitas Konstruksi dari Rekayasa Reinforman Struktur & quot;, kami menemukan bahwa itu adalah bagian dari metode bagian yang diperbesar.Apakah pengobatan dasar permukaan metode baja menempel dan metode bagian diperbesar yang sama??I & # 39; saya yakin untuk memberitahu Anda bahwa itu & # 39; s berbeda.

Perbedaan 2:

Dalam metode meningkatkan penguatan bagian, setelah antarmuka komponen beton asli (permukaan ikatan) telah dipangkas untuk mengungkapkan permukaan baru dari agregat tersebut, itu harus kasar dengan palu, penggiling atau tinggi tekanan air jet, jika perlu, alur juga dapat dipahat.Hukum baja menempel menetapkan alur yang tidak boleh dipotong dalam situasi apapun.

1.Bunga memalu

Hal ini dianjurkan untuk menggunakan 1.5kg ~ 2.5kg pahat tajam ke pit lubang pada permukaan ikatan beton untuk membentuk distribusi seragam titik dengan kedalaman sekitar 3mm dan sejumlah 600 titik / m2 ~ 800 titik / m2.Hal ini juga dapat dipahat dalam distribusi plum- berbentuk dengan kedalaman 4mm ~ 5mm dan jarak sekitar 30mm.

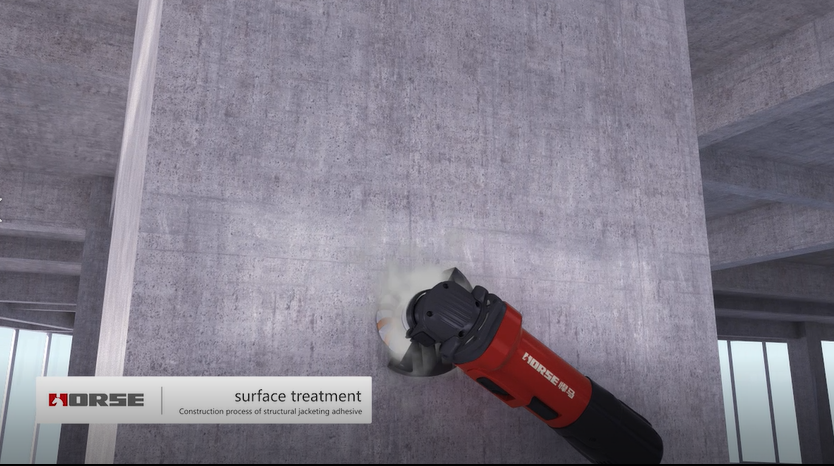

2.Mesin grinding atau jet air tekanan tinggi

Hal ini dianjurkan untuk menggunakan penggiling kasar dengan daya keluaran tidak kurang dari 340W atau jet air dengan tekanan yang memenuhi persyaratan usus buntu C kode ini.Arah permukaan ikatan beton tegak lurus ke sumbu anggota, kedalaman biji-bijian adalah 3mm ~ 4mm, dan jarak sekitar 50 mm.

3.Pengaitan manual

Hal ini dianjurkan untuk menggunakan pahat tajam dan tajam untuk memotong alur transverse tegak lurus ke sumbu komponen pada permukaan ikatan beton padat dengan kedalaman alur sekitar 6mm dan jarak 100mm ~ 150mm.

GB50550- 2010 & quot; Kode untuk Penerimaan Konstruksi Kualitas dari Teknik Refinasi Struktur & quot; menetapkan bahwa ketika tiga atau empat sisi digunakan untuk membungkus balok dan kolom dengan lapisan beton baru dituangkan, tepi dan sudut dari bagian salib harus dipotong pada saat yang sama sebagai kasar.

Setelah menyelesaikan pemrosesan di atas, gunakan kuas kawat dan alat-alat lain untuk menghapus aggat yang longgar, grit, sampah dan debu pada permukaan beton komponen asli, dan bilas dengan air tekanan bersih.Jika beton disemprot digunakan untuk penguatan, disarankan untuk flush bergantian dengan tekanan udara dan air.

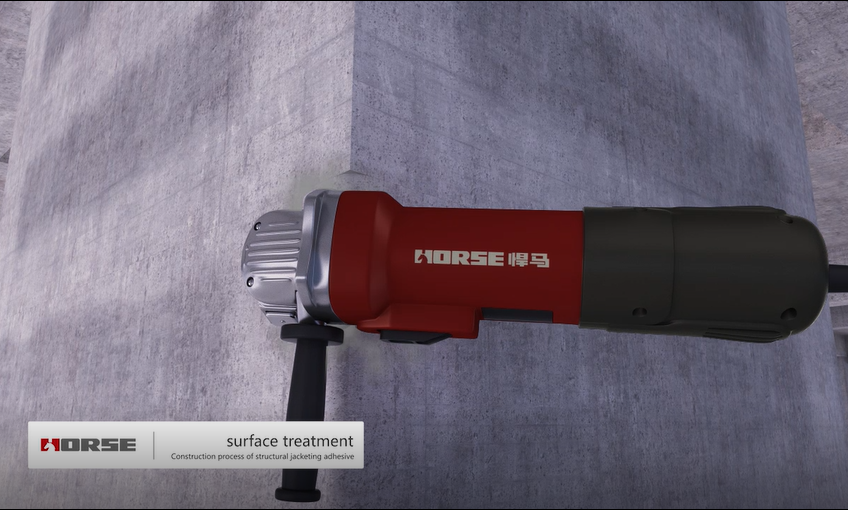

Pada Artikel 9.3.4 dari GB50550- 2010, telah ditetapkan bahwa pinggiran dan sudut dari bagian beton asli dari metode terikat GB50550- harus dibulatkan dan dipoles, dan radius sekitar seharusnya tidak kurang dari 20mm, dan permukaan beton bulat harus bebas dari agregasi dan debu.

Perbedaan 3: & nbsp;

Metode untuk meningkatkan bagian hanya perlu untuk menghapus tepi dan sudut dari bagian, sedangkan metode dari baja menempel membutuhkan grinding halus dari tepi dan sudut bagian, dan radius seharusnya tidak kurang dari 20mm.

Melalui interpretasi spesifikasi, perlakuan dasar permukaan beton struktur beton dengan metode bagian yang diperbesar dan steel- metode penguatan terikat harus sesuai dengan konten yang relevan GB 50550- 2010, dan item ini juga harus disebut dalam desain penguatan.

Menurut pengalaman, kekasaran permukaan dasar yang diperbesar beton bagian umumnya dalam 1cm, dan lapisan mengambang harus dihapus.Untuk dasar beton permukaan baja terikat atau baja luar, lapisan labusi permukaan harus kasar dan sekitar 1 ~ 2mm tebal.

Selama proses konstruksi, perlu untuk meresepkan obat yang tepat, manajemen yang kuat, dan kontrol antarmuka pemrosesan sebagai proses khusus.Dari partai pertama sampai desain, pengawasan, dan konstruksi harus dianggap serius.Standar perawatan permukaan dasar yang berhubungan dengan setiap metode penguatan tidak boleh dicampur, apalagi mengabaikan tugas dan mengabaikan proses penting dari pengobatan permukaan dasar.
