Cracks dalam komponen umum

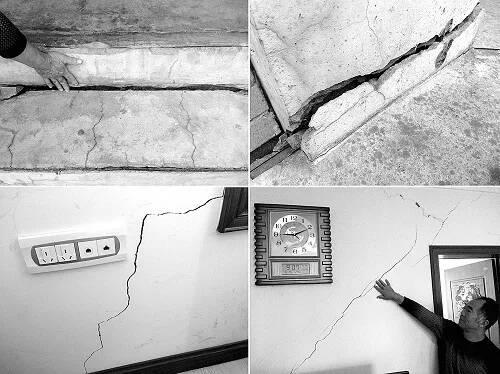

01Cracks in the brick wall

1.& quot; delapan & quot; - berbentuk retak

Terutama muncul di kedua ujung dinding horizontal dan dinding vertikal.Semacam retakan milik penyelesaian yang tidak merata dari yayasan.Ketika pemukiman di kedua ujung rumah kecil dan pemukiman di tengah besar, deformasi reverse bending terbentuk, dan retak diagonal muncul di dinding longitudinal.Sebagian besar retakan melewati dua sudut diagonal jendela dan didistribusikan dalam sebuah & quot; delapan & quot; bentuk di dinding.

Jenis retak lain adalah retak penyusutan suhu, yang umumnya terletak di kedua ujung lantai atas rumah.Kadang-kadang mungkin berkembang menjadi 1 / 3 dari panjang rumah, dan dalam kasus-kasus parah, dapat mengembangkan 1 sampai 2 lantai di bawah lantai atas.Alasan utama untuk pembentukan retak ini adalah bahwa setelah kenaikan suhu, deformasi suhu lempengan atap lebih besar daripada batu batu, menghasilkan tekanan suhu tertentu.Kekuatan lempengan atap ditransmisikan ke dinding, sehingga dinding atas dikenakan tensile dan pasukan shear.Stres tensile dan stres gunting yang besar di kedua ujung dan kecil di tengah.Ketika tekanan tensile melebihi batas tensile dari batu, dinding di kedua ujung akan muncul & quot; delapan & quot; -berbentuk retak.

2.Terbalik & quot; delapan & quot; berbentuk retak

Ketika pemukiman di kedua ujung rumah besar dan pemukiman di tengah kecil, deformasi reverse bending terbentuk, dan retak diagonal muncul di dinding longitudinal.Sebagian besar retakan melewati dua sudut yang berlawanan dari jendela dan didistribusikan dalam sebuah terbalik & quot; delapan & quot; bentuk pada dinding.

3.retak horisontal

Sebagian besar terletak di dinding atas dan horizontal, parapet dan gables.Ketika insulasi termal di atas adalah miskin, panel atap dipanaskan dan mengembang, yang menghasilkan gaya horizontal di dinding, dan dinding menyusut lebih dari tengah di ujung dan resistensi guntingan dari batu adalah rendah, menyebabkan retakan horizontal antara dinding dan panel atap.Selain itu, ketika rumah memiliki pemukiman lokal tidak merata, dinding di bagian bawah retak di tengah memiliki berat badan sendiri, yang menyebabkan tekanan tarik vertikal dan menyebabkan retak horizontal di dinding.

Empat, retak vertikal

Terutama muncul di dinding jendela berlubang, akhir dari lintel dan lantai terhuyung-huyung.Alasan untuk celah-celah adalah bahwa ketika perbedaan suhu antara suhu udara dan suhu ambien terlalu besar, perbedaan deformasi antara batu bata dan anggota beton meningkat.Dan mereka saling terikat, sehingga tekanan tarik besar dihasilkan di dinding, dan dinding retak.Retakan vertikal umumnya hanya terjadi secara lokal di dinding, lapisan bawah lebih serius daripada lapisan atas, dan retak lebih lebar di dekat lantai.

Lima, X- berbentuk retak

Sebagian besar retak sepanjang sendi mortar dari batu-batu terutama dibentuk oleh tindakan berulang ekspansi termal dan kontraksi rumah, sedangkan X- berbentuk retak diproduksi di dinding bawah disebabkan oleh dasar tidak merata atau penyelesaian uneven.

02Cracks dalam kolom beton

Retakan stres pada kolom berbeda menurut mode stres yang berbeda.

1.Kompresi aksial

Ketika tekanan aksial melebihi kapasitas bantalan kolom, retak diskontinyu vertikal muncul pada keempat sisi kolom.

2.Kompresi eksentrik besar

Retakan horisontal pertama kali muncul di sisi kolom jauh dari gaya longitudinal, dan kemudian beberapa retak diskontinyu vertikal muncul di sisi kolom dekat gaya longitudinal.

Tiga, kompresi eksentrik kecil

Beberapa retak diskontinyu vertikal muncul di sisi kolom dekat dengan gaya longitudinal.

Deformasi retak (retak tidak menekankan) kolom sebagian besar disebabkan oleh penyelesaian dasar yang tidak merata atau pemindahan cetakan prematur, dan retak lingkaran horisontal muncul di bagian atas dan bawah kolom dan sendi konstruksi lainnya.Retakan berbentuk X- dari kolom sebagian besar pecahan di bawah aksi gempa bumi.

03Cracks in concrete beams

Stres retak muncul di bagian bawah balok & # 39; s tengah-span, retak tegak lurus ke balok, bagian bawah lebar dan bagian atas sempit, dan secara bertahap miring dari tengah-span ke sisi, yang disebabkan oleh bending positif saat.Stres retak muncul di bagian atas tepi dukungan balok yang lebar di atas dan sempit di bagian bawah, yang disebabkan oleh negatif bending saat dukungan.Stres retak muncul di luar tepi dukungan di bagian bawah balok adalah 45 ° miring dan disebabkan oleh membengkokkan saat-saat dan pasukan gunting.

Retakan sinar pada umumnya terjadi pada kedua sisi balok.Retakan-retakan linier, kira-kira sama, sejajar dengan ratrups, dan retakan yang lebar di atas dan sempit di bagian bawah.Sebagian besar disebabkan oleh dampak dari penyusutan beton dan perbedaan suhu.

04Cracks in cast- in- place lempengan beton

Cast- in- tempat beton undirectional lempengan: retak stres mungkin muncul di rentang bawah lempengan, paralel dengan sisi panjang lempengan, dan tekanan suling dihasilkan oleh tengah-rentang saat yang positif bending dari lempengan dasi di bagian bawah lempengan melampaui kekuatan tensile beton.Hal ini juga mungkin terjadi ketika permukaan papan terletak di tepi sinar sekunder dan disebabkan oleh saat membungkuk negatif dari dukungan papan.

Cast- in-situ beton two-way lempengan: retak pertama muncul di tengah dari bawah lempengan dan paralel dengan sisi-sisi panjang, dan kemudian secara bertahap memperpanjang ke empat sudut lempengan sepanjang garis diagonal 45 °, yang terkait dengan distribusi trapezoid dari beban permukaan lempengan.Empat sudut dari lempengan beton di dalam ruangan sering terlihat retak 45 ° di sudut.Setelah slab di bawah beban, akan ada defleksi di tengah, dan empat sudut memiliki kecenderungan untuk mengangkat.Namun, karena keterbatasan dinding atau balok, momen negatif pengendalian dihasilkan, dan retak diagonal 45 ° hampir tegak lurus dengan diagonal dihasilkan.

Banyak deformasi retak dari kasta-in-tempat diperkuat balok beton yang menembus retak.Bentuk permukaan lempengan dan bawah lempengan kira-kira sama, dan posisi permukaan lempengan dan bawah lempengan kira-kira mirip tapi tidak sepenuhnya konsisten.Ketika penyusutan piring lebih besar daripada balok, itu pasti akan menyebabkan ketegangan di piring, dan tekanan kompresif di balok, yaitu, balok menahan penyusutan piring, dan mudah untuk menyebabkan piring untuk retak.Arah penyusutan penyusupan dari kasta dalam situ diperkuat dengan lempengan beton tergantung pada daya tahan dan kapasitas tensile, sehingga arah retakan umumnya tegak lurus ke arah pengendalian yang lebih besar dan arah kemampuan tensile yang lebih lemah, yaitu, tegak lurus ke sisi panjang dan paralel ke sisi pendek.

Analisis crack

01Menentukan apakah itu adalah retak struktural atau bukan-struktur

Retakan struktural sebagian besar disebabkan oleh struktur stres mencapai batas, mengakibatkan kapasitas bantalan tidak cukup.Ini adalah karakteristik awal kegagalan struktural atau tanda kekuatan struktural yang tidak cukup.Analisis lebih lanjut dari celah-celah diperlukan.Menurut sifat dari gaya dan bentuk kegagalan, itu dibagi menjadi kegagalan rapuh dan kegagalan plastik.Sifat dari kegagalan rapuh adalah bahwa itu terjadi tiba-tiba tanpa peringatan jelas di muka.Setelah retakan muncul, itu akan memiliki dampak besar pada kekuatan struktur dan langkah-langkah penguatan harus diambil.Karakter dari kegagalan plastik adalah ada tanda-tanda jelas dari perubahan perubahan dan kerusakan di muka, yang dapat diperbaiki dengan ukuran, dan resikonya relatif kecil.

Retakan struktur tidak sering dibentuk oleh stres mereka sendiri, seperti retak suhu dan retak penyusutan, yang memiliki sedikit efek pada kapasitas bantalan struktur.Perbaikan bisa dilakukan sesuai dengan persyaratan daya tahan struktural, impermeabilitas, resistensi gempa, dan penggunaan.

02Cari tahu lebar, panjang, kedalaman, bentuk dan data lainnya dari crack

Ketika crack melebihi nilai batas spesifikasi, itu akan serius mempengaruhi integritas komponen.Alasannya harus diketahui, dan yang diperlukan langkah-langkah penguatan harus diambil sesuai dengan bahaya.

03Menentukan apakah retak stabil dan tren pembangunan

Selama celah stabilitas tidak melebihi nilai yang dapat dialokasikan dari spesifikasi, secara umum dianggap aman.Retakan aktif harus dinilai menjadi lebih besar atau lebih kecil menurut penggunaan dan perubahan, sehingga untuk menentukan apakah untuk memperkuat.Pengembangan retakan sering disebabkan oleh peningkatan beban, yang menyebabkan kapasitas bantalan komponen untuk mencapai keadaan batas.Ini lebih berbahaya dan harus diperkuat.

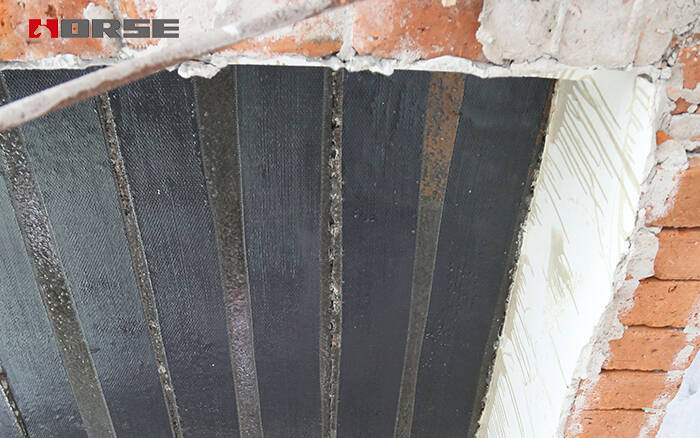

Metode pengobatan crack umum

Ada 6 metode umum untuk retak beton: metode pengelompokan, metode penguatan struktural, metode pengobatan permukaan, metode pengisian bahan, dan metode perlindungan elektrokimia.

Untuk memecahkan masalah retakan beton, kita harus mulai dengan penyebab retakan beton, benar menilai penyebab dan pengembangan dari celah-celah di berbagai bagian, dan juga mempertimbangkan kapasitas bantalan anggota struktural, sifat rumah, lingkungan di mana rumah itu terletak, sejarah rumah, dan banyak faktor lainnya.Oleh karena itu, rencana yang masuk akal untuk perawatan penguatan dapat dipilih untuk secara efektif memecahkan bahaya keamanan tersembunyi yang disebabkan oleh retak beton.
