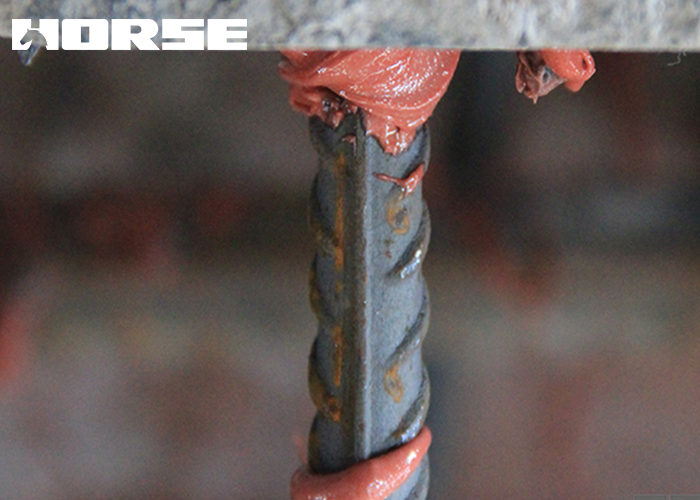

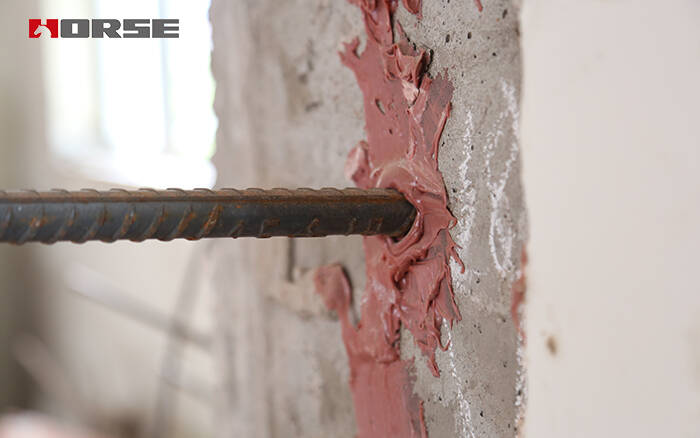

Penanaman penguatan adalah hubungan yang sederhana dan efektif dan jangkar teknologi untuk struktur beton.Hal ini dapat ditanamkan dengan batang baja biasa atau busur-jenis jangkar.Telah banyak digunakan dalam membangun proyek-proyek penguatan dan rekonstruksi.

Selama proses penguatan penanaman bar, beberapa faktor akan mengganggu efek penanaman penguatan.Jika ada masalah, kita dapat mempertimbangkan dari sudut berikut dan memberikan solusi yang sesuai.

Empat faktor yang mempengaruhi penguatan batang tanaman: diameter lubang bor, diameter batang baja, jarak batang tanaman, kedalaman batang penanaman

diameter lubang bor

Pengeboran perkusi harus tegak lurus ke permukaan beton ketika pengeboran, dan kesalahan ukuran diameter lubang harus antara + 2 + 6mm.Lubang bor harus dibersihkan untuk memastikan bahwa lubang-lubang yang debu, kering, dan kedalaman dan diameter lubang memenuhi persyaratan desain sebelum melanjutkan ke proses berikutnya.Ketika membangun dalam lingkungan yang lembab atau di bawah permukaan air tanah, pastikan bahwa lubang bor kering ketika menanam penguatan dan menyuntikkan lem.

Ikatan antara batang baja dan bahan dasar terutama tergantung pada kekuatan ikatan lem penanaman.Oleh karena itu, ketika memilih diameter lubang, diameter lubang batang penanaman harus sedikit lebih besar daripada diameter batang baja, sehingga untuk memastikan bahwa lem batang penanaman memiliki ketebalan tertentu untuk memberikan cukup kekuatan ikatan.Peningkatan diameter pori memiliki efek meningkatkan daya tahan tarik dari batang ditanamkan dalam kisaran tertentu.

& quot; Kode Penerimaan Kualitas Pembangunan Struktur Teknik Reinforman & quot; GB50550- 2010 mengajukan persyaratan untuk lubang bor batang penanaman, dan penyimpangan diameter batang penanaman harus memenuhi persyaratan di meja:

Deviasi yang dialokasikan dari diameter lubang bor dari penguatan implan ditentukan berdasarkan diameter maksimum dari bor bit.Karena diameter ini adalah nilai referensi untuk formulasi deviasi yang dapat dialokasikan, juga mudah untuk meninjau parameter relevan desain.Pada saat yang sama, praktek teknik menunjukkan bahwa selama kualitas yang memenuhi syarat bit bor digunakan, deviasi diameter lubang umum dapat dikendalikan dalam jangkauan yang dapat dialokasikan.

Deviasi yang dialokasikan dari diameter lubang bor dari penguatan implan ditentukan berdasarkan diameter maksimum dari bor bit.Karena diameter ini adalah nilai referensi untuk formulasi deviasi yang dapat dialokasikan, juga mudah untuk meninjau parameter relevan desain.Pada saat yang sama, praktek teknik menunjukkan bahwa selama kualitas yang memenuhi syarat bit bor digunakan, deviasi diameter lubang umum dapat dikendalikan dalam jangkauan yang dapat dialokasikan.

Aturan pada deviasi yang allosable dari vertikalilitas aperture yang diformulasikan dengan referensi untuk pengalaman konstruksi di rumah dan di luar negeri.Ambil pengeboran anggota struktural atas sebagai contoh.Pada dasarnya, kecenderungan diambil untuk menjadi 1.8 untuk kontrol.Hal ini cocok untuk batang baja panjang umum, tetapi dalam beberapa kasus mungkin ketat.

Untuk alasan ini, ketika deviasi vertikalitas lubang borehole besar, apakah lubang dapat digunakan harus dikonfirmasi oleh unit desain.Ini juga berarti bahwa nilai deviasi yang dapat dialokasikan disesuaikan sesuai dengan tingkat kendali yang dibutuhkan oleh proyek.

Dalam rekayasa aktual, karena modul elastik yang lebih kecil dari binder, peningkatan ukuran pori-pori akan menyebabkan slippage dari sistem struktural untuk meningkatkan.Hal ini tidak hanya akan meningkatkan jumlah agen ikatan rebar dan kesulitan pengeboran, tetapi juga penggerudian yang berlebihan besar akan secara signifikan mengurangi kekuatan struktur asli dan menyebabkan kerusakan yang lebih besar.

Oleh karena itu, mengingat creep dari penanaman perekat di bawah beban jangka panjang, kesulitan penanaman konstruksi dan efisiensi ekonomi dan banyak faktor-faktor lainnya, dikombinasikan dengan perhitungan simulasi studi, dianggap sebagai berikut.Umumnya, lubang bor diameter D adalah batang baja diameter (d + 2) mm ~ (d + 10) mm.

Diameter rebar

Diameter batang baja adalah faktor utama yang menentukan jumlah batang belakang.Diameter batang baja yang akan dipilih harus ditentukan sesuai dengan situasi yang sebenarnya.

Dalam & quot; Kode untuk Design of Reinforcement Structures Beton & quot; GB 50367, rumus untuk nilai desain dari tensile axial bantalan kapasitas dari batang baja tunggal dapat ditemukan sebelum-sebelumnya: A yang lebih besar adalah, n dapat dikurangi sesuai.Sejumlah kecil batang ditanamkan dapat mengurangi kerusakan struktur asli, tetapi diameter lubang yang sesuai juga akan menjadi lebih besar.

Ketika memilih diameter batang baja, model tidak dapat ditentukan di akan, dan harus ditentukan dalam kombinasi dengan diameter lubang bor batang penanaman.Untuk batang penanaman struktural, diameter batang baja umumnya tidak boleh lebih besar dari 32mm, dan n dalam formula mewakili jumlah minimal batang penanaman yang dibutuhkan.Namun, karena persyaratan gundul batang baja dan pertimbangan keselamatan, n umumnya akan meningkat secara signifikan.Perdebatan yang dapat dialokasikan dari diameter batang baja harus memenuhi persyaratan dari tabel berikut:

Jarak batang penanaman

Pengaruh batang baja pada efek batang penanaman terutama tercermin di jarak antara batang baja dan jarak antara batang baja dan tepi bahan dasar.

1) Jarak antara dua batang baja terlalu dekat untuk mengurangi keseluruhan daya tahan dari penanaman bar.

Untuk beberapa batang ditanamkan, karena jarak dekat, kisaran resistensi antara iga ditanamkan dan iga ditanamkan akan tumpang tindih, sehingga resistensi pullout dari setiap bar ditanamkan tunggal tidak dapat sepenuhnya dikeluarkan.Oleh karena itu, selama desain dan konstruksi batang penanaman, mencoba untuk memastikan bahwa jarak batang penanaman lebih besar dari 10d.

Dalam keadaan khusus, juga diperlukan untuk memastikan bahwa ruang antara batang ditanamkan setidaknya 4 d, jika tidak hanya akan peningkatan daya tahan batang ditanamkan pada dasarnya tidak membaik, tetapi juga kerusakan yang tidak perlu struktur karena pengeboran lebih.Ketika jarak batang penanaman antara 2d dan 10d, itu harus dikalikan dengan faktor pengurangan dari 50% -90% untuk memastikan bahwa total resistensi pullout memenuhi persyaratan.

2) Batang baja terlalu dekat dengan tepi bahan dasar, yang akan mempengaruhi kinerja struktur asli untuk tingkat tertentu.

Jika ketebalan lapisan pelindung dalam bahan dasar asli terlalu kecil, selama pengeboran atau untuk anggota kompresi, anggota dapat dibagi karena kekuatan gunting besar.Oleh karena itu, ketebalan lapisan pelindung seharusnya tidak kurang dari 5d.Semakin besar ketebalan lapisan pelindung, semakin baik.

Tapi untuk bahan dasar asli, semakin tebal lapisan pelindung, semakin baik ikatan dan jangkar kinerja, ketahanan dan api dari batang baja stres, tetapi semakin besar lebar retak yang dihasilkan setelah komponen stres.Ini akan mempengaruhi penampilannya.Selain itu, ketebalan lapisan pelindung akan mempengaruhi tata letak batang penanaman, menghasilkan pengurangan dalam jarak antara batang penanaman, yang pada gilirannya mempengaruhi efek dari batang penanaman.

Oleh karena itu, ketebalan lapisan pelindung batang penguatan bahan dasar dalam penguatan struktural sebaiknya tidak lebih besar dari 15d.

Kedalaman Batang Pengembalian

Kekuatan tarik-out dari batang baja terutama disediakan oleh kekuatan ikatan antara batang baja dan lem ikatan dan kekuatan ikatan antara beton dan lem ikatan.Oleh karena itu, kedalaman batang penanaman secara langsung menentukan daya tarik-out dan bentuk gagal dari batang penanaman.

Sebelum pembangunan penanaman bar, menentukan kedalaman pengeboran batang tanaman adalah link yang sangat penting, yang dapat secara khusus dipertimbangkan dari aspek berikut:

1.Kekuatan lem batang penanaman itu sendiri;

2.Kekuatan beton;

3.Kapasitas seismik node;

4.Daya tahan beton dan karet.

Dalam rangka untuk membuat struktur yang aman, diperlukan untuk memastikan bahwa bentuk kegagalan adalah cone- ikatan gagal komposit, yaitu, batang baja dan bahan dasar slip, menghasilkan kegagalan tarik-keluar dari antarmuka campuran, dan hasil batang ditanam.Hal ini dapat memberikan permainan penuh untuk kekuatan tensile dari batang baja tanpa kegagalan rapuh.
