Setelah pembukaan lempengan lantai, jalur transmisi kekuatan asli dan penguatan sebagian terputus.Di satu sisi, kekuatan internal papan di sekitar pembukaan meningkat, yang akan menyebabkan konsentrasi stres.Di sisi lain, iga piring berkurang dan kapasitas bantalan berkurang, dan penguatan efektif diperlukan sesuai dengan situasi yang sebenarnya.

Ketika lebar lubang b £300 mm atau diameter D £300 mm tegak lurus ke arah gaya slab, dan jumlah batang baja dipotong £5%, tidak ada pengobatan yang diperlukan.Ketika b 1000mm atau D 1000mm, jumlah potongan batang baja adalah £20%, dan dampak gaya pada slab setelah membuka lubang kecil, dan hanya struktur diperkuat, metode penguatan kompensasi dapat diadopsi.Tambahkan batang baja dipotong di lempengan ke tepi lubang.Dalam rangka memfasilitasi konstruksi, kain serat baja atau karbon terikat umumnya digunakan sebagai tulang punggung kompensasi, dan jumlah total seharusnya adalah £1.2.Ketika kondisi di atas terlampaui, diperlukan untuk mengadopsi balok tepi baja yang cocok atau kasta-in tempat tepi beton balok untuk memperkuat melalui perhitungan desain.

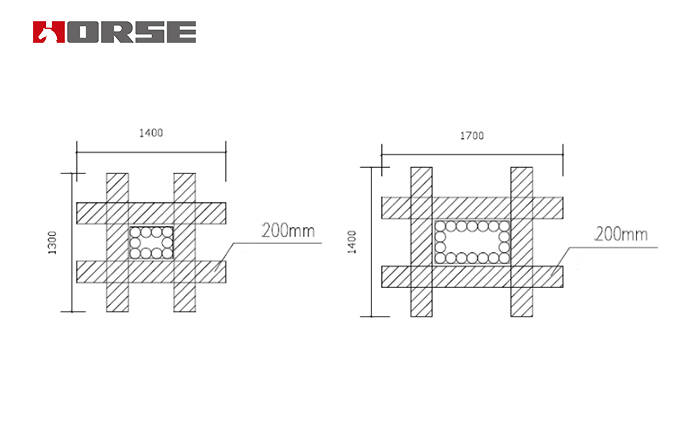

Penguatan serat karbon

Kasta-in- tempat terus menerus lempengan memiliki lubang.Ketika lubang tersebut terletak pada area sudut negatif pada lempengan itu, ketika kain karbon itu digunakan untuk memperkuat, penguatan sisi dua juga harus dilakukan.Urutan pasta serat vertikal dan horizontal tidak dibatasi.

persyaratan terkait:

a.Spesifikasi kain karbon adalah 200mm £300mm lebar dan 200g £300g kualitas.

B.Metode penguatan ini hanya dapat digunakan untuk memperkuat struktur karena pembukaan kecil.

c.Nilai suapan maksimum dari kain karbon tidak boleh kurang dari 1.2 kali nilai tensile yang setara dari batang baja dipotong.

d.Ketika kain karbon berhubungan dengan pelat baja, lapisan perekat harus diterapkan bukan kontak langsung.

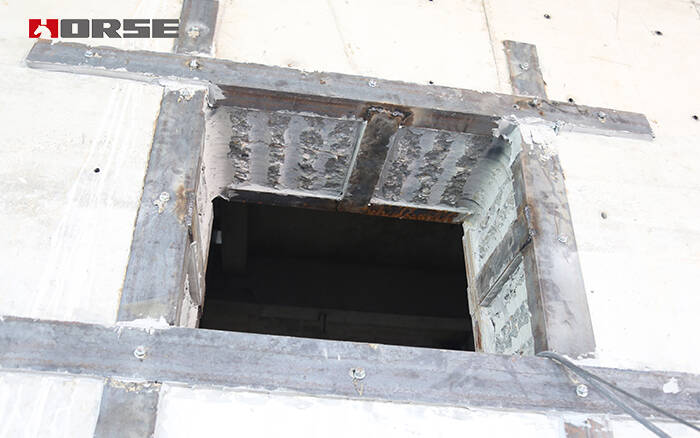

Penguatan baja bonded

Kasta-in- tempat terus menerus lempengan memiliki lubang.Ketika posisi lubang terletak di area sudut negatif pada lempengan, ketika baja menempel digunakan sebagai penguatan kompensasi, itu harus diperkuat pada kedua sisi.Untuk metode penguatan pelat baja yang menempel, arah kekuatan yang lebih besar harus ditempelkan pada lapisan terluar (yang berarti yang terakhir ditempelkan), dan pelat baja dari arah gaya yang kurang harus ditempelkan pada lapisan dalam (yang pertama untuk disisipkan).Pada saat ini, pertama-terikat pelat baja harus grooved di lapisan beton.Ketebalan alur ini adalah lekat lempeng dari lempeng baja + 3mm untuk memastikan bahwa permukaan pertama - terikat pelat baja adalah flush dengan lantai lantai.Hal ini juga dapat dilem di dua arah, tetapi perlu untuk memotong pelat baja ke arah yang lebih sedikit menjadi tiga bagian, mengelas di situs, dan menuangkan perekat setelah parsial.

persyaratan terkait:

a.Spesifikasi seleksi lempeng baja harus 100mm £200mm lebar dan 3mm £5mm tebal.

B.Metode penguatan ini hanya dapat digunakan untuk memperkuat struktur karena pembukaan kecil.

c.Area dari pelat baja kompensasi tidak akan kurang dari 1.2 kali sama rata dengan daerah baja yang dipotong.

Baja bonded dan serat karbon penguatan kesamaan

Apakah itu baja atau kain karbon yang menanggung saat membungkuk negatif, itu akan diblokir oleh dinding dan tidak dapat ditembus.Pada saat ini, sekrup dan pendek sudut baja dapat digunakan untuk melewati dinding untuk mengikat dan jangkar ketegangan.Untuk struktur frame kasta-in-situ lempengan dengan bukaan di daerah sudut dan bantalan negatif bending saat, baja piring atau kain karbon akan membungkuk dan berlabuh di luar balok samping, dan memenuhi panjang kebutuhan jangkar.

Ketika membuka lubang untuk celah-in-tempat lantai slabs, kekakuan dan kekuatan dari slabs lantai pembukaan akan melemah untuk berbagai derajat ketika tidak membuka lubang.Secara umum, kelemahan kekakuan lebih jelas, dan akan ada konsentrasi stres yang lebih besar di sisi pendek atau sudut lubang, dan pengurangan gluten lempengan akan mengakibatkan pengurangan kapasitas bantalan.Oleh karena itu, setelah analisis internal dan perhitungan kapasitas bantalan dari lantai setelah pembukaan dilakukan, metode perawatan penguatan yang sesuai akan diadopsi sesuai dengan sifat lantai, posisi pembukaan (tepi, tengah), ukuran dan bentuk pembukaan, dan sebagainya.Properti lantai termasuk (lantai balok, lantai tanpa tepi, hanya didukung lempengan, papan kontinyu, satu-way slab, dua- way slab)

Ketika menggunakan dua metode ini, diperlukan untuk memperhatikan penguatan sisi dua kali di bagian atas dan bawah dari piring ketika membuka lubang di negatif bending area piring, dan pada saat yang sama memastikan langkah jangkar di ujung.

Tambah balok samping beton

Ketika pembukaan lempengan lebih jauh diperluas, menyebabkan lebar atau diameter pembukaan menjadi lebih besar dari 100mm, atau jumlah batang baja dipotong melebihi 20%, dan ketika ada beban terkonsentrasi besar di pembukaan, lempengan yang dibuat sebelumnya memotong tulang rusuk utama, dll., hanya kain serat karbon atau pelat baja digunakan.Efek penguatan akan sangat terbatas, dan jalur transmisi gaya harus diubah untuk mengurangi efek merugikan dari konsentrasi stres pada gaya lantai.Untuk mengubah transfer stres, balok baru di pembukaan dapat digunakan untuk transfer dukungan.Ketika menggunakan metode ini, diperlukan untuk memperhatikan apakah balok frame dari struktur asli perlu diperkuat dalam arah vertikal dan horizontal, dan untuk memastikan transfer efektif dari kekuatan shear.

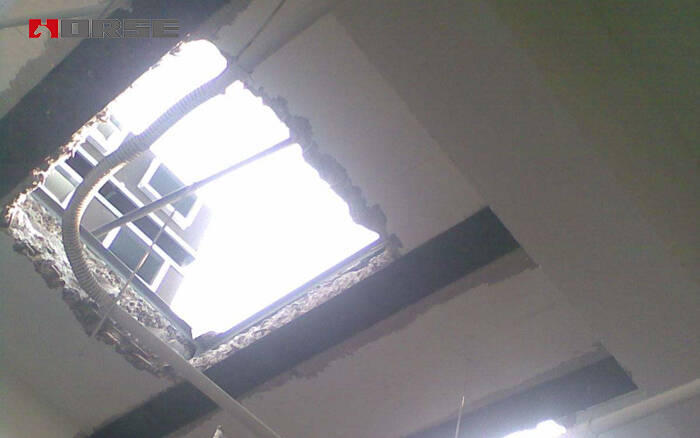

Balok baja tambahan

Umumnya, lubang memotong belakang perlu diapit, dan batang baja lubang dipotong dan membungkuk ke atas, dan tepi lubang dipahat untuk membuat berkibar.Tinggi dari berkibar tidak kurang dari 100mm, ketebalan tidak kurang dari 80mm, dan tingkat kekuatan beton berkibar tidak kurang dari itu lempengan beton asli.Sinar baja yang ditempatkan di tepi lubang dapat berupa balok-I, baja saluran atau baja sudut, dan jumlah spesifik ditentukan oleh perhitungan.

Hubungan antara balok baja terhubung oleh baut biasa atau baut kekuatan tinggi.

Perhatian harus dibayar selama pembangunan: pembukaan lubang harus mudah memukul, dan tidak ada palu berat akan digunakan untuk mencegah tepi lubang dari retak, lapisan putih lantai harus dihapus.Dalam rangka untuk membuat beton diperkuat dan balok baja dekat, kerangka baja didorong antara balok baja dan lempengan lantai, dan kawat baja didorong ke balok baja oleh las listrik.

Tidak peduli ukuran lubang di lempengan lantai, itu akan memiliki dampak tertentu pada integritas struktural dan menyebabkan kerusakan tertentu kapasitas bantalan lantai.Hanya dengan melampirkan hal penting kepada pengobatan penguatan kemudian dan memilih teknologi penguatan yang sesuai dan kualitas tinggi dan bahan penguatan yang aman dapat menjamin keamanan struktural dalam jangka panjang.
