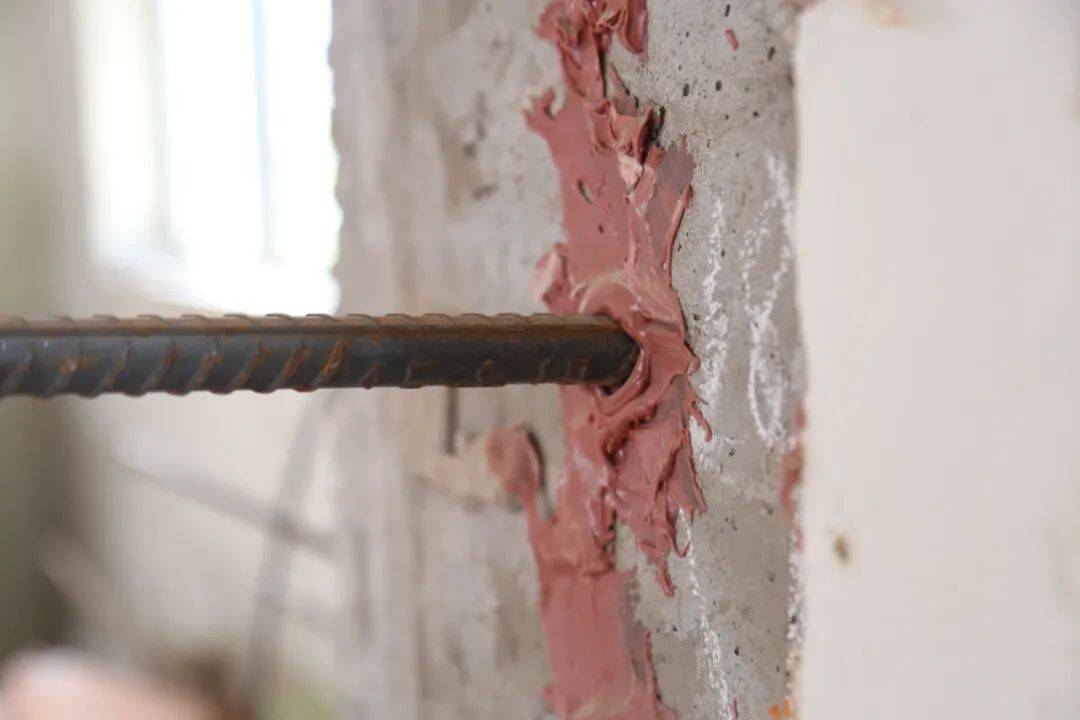

Dalam proyek penguatan yang sebenarnya dari penguatan batang rebar, mengelas setelah penguatan tanaman adalah fenomena yang sangat umum.Bahkan, di GB503672013 & quot; Kode untuk Design of Reinforcement Structures & quot;, pengelasan penguatan penanaman telah ditetapkan dengan jelas:

Hal ini dapat dilihat dari standar nasional bahwa, pada prinsipnya, tidak disarankan untuk melakukan pengelasan suhu tinggi setelah penanaman batang rebar.Lalu, setelah pengelasan suhu tinggi, efek apa yang akan ia miliki pada penanaman batang rebar?

Inflasi suhu tinggi pengelasan pada batang penanaman

Suhu tinggi yang dihasilkan oleh pengelasan akan menyebabkan batang besi tergelincir, mengakibatkan hilangnya kekuatan.Menurut sejumlah besar tes, dapat dibuktikan bahwa celah batang penanaman berhubungan dengan faktor-faktor berikut:

1.Kedalaman Anchorage: Peningkatan dalam kedalaman jangkar dapat mengurangi slippage akhir dari rebar;

2.Posisi Welding: semakin dekat posisi pengelasan adalah ke posisi koloid, semakin besar slipper dari batang penanaman;

3.Diameter rebar: Semakin besar diameter dari batang besi, semakin kecil slippage dari batang besi di bawah suhu tinggi pengelasan.

Berapa banyak pengaruh yang dimiliki pada efek penanaman bar setelah mengelas?Sebuah organisasi profesional telah melakukan satu set eksperimen komparatif:

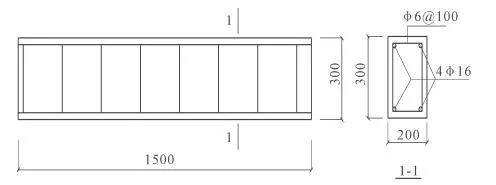

Tes menarik keluar dari batang-batang ditanam yang dipengaruhi oleh suhu pengelasan dilakukan pada balok beton diperkuat.Ada 3 balok tes dan penguatan, kekuatan desain beton adalah C30, dan rata-rata yang diukur tekanan adalah 38.5N / mm ².Diadimeter dari batang baja ditanamkan adalah 18mm dan 22mm secara terhormat.Hasil tes dari bahan batang baja: Batang baja 112 menghasilkan kekuatan 401N / mm ², kekuatan tertinggi 574.7N / mm ² elongation 24.4%; £16 batang baja menghasilkan kekuatan 385N / mm ² kekuatan tertinggi 548.Rasio 7 / mm ² elongation 22.3%.Parameter desain dari pull-out tes termasuk panjang jangkar (7D, 10D, dan 15D) dan posisi pengelasan (jarak dari titik pengelasan ke permukaan beton lapisan adhesif adalah 0mm, 100mm dan 200mm).

Dalam percobaan ini, dongkrak hidrolik digunakan untuk menerapkan gaya tarik ke batang baja ditanamkan, dan ZDY-300kN tabung sensor dan JCQ-301 penjumlahan statis digunakan untuk mengukur daya tarik.Dalam tes, batang baja dimuat dalam tahap.Tingkat pemuatan adalah 10kN untuk setiap tahap, dan data slippage relatif dari batang baja diukur oleh indikator dial YHD30 saat ini.

Pada tahap awal memuat, gaya tensile pada batang baja dan perpindahan akar batang baja memiliki hubungan linier, dan perekat struktural berada dalam kisaran elastik saat ini.Ketika beban terus meningkat, vertikal dan miring retak muncul di beton di sekitar batang baja, dan bentuk retak berhubungan dengan diameter batang baja dan kedalaman jangkar.

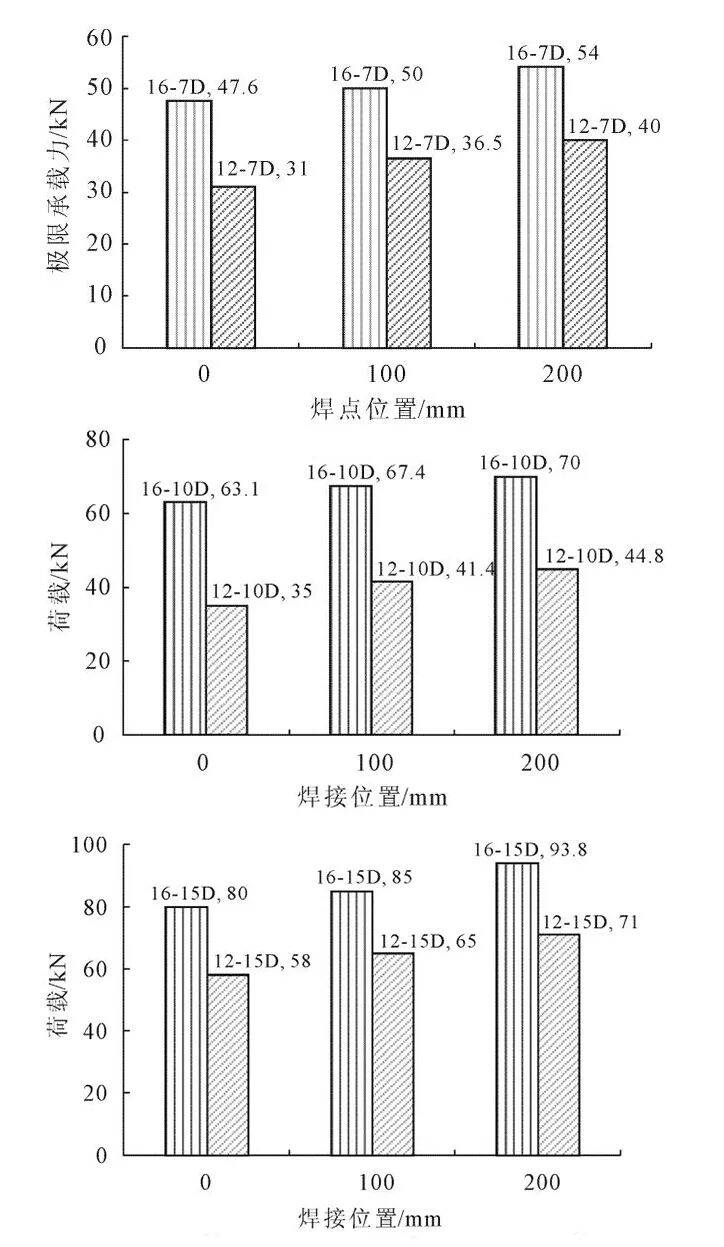

Dengan peningkatan panjang jangkar, kapasitas utama bantalan batang-batang ditanam meningkat.Peningkatan kedalaman jangkar bermanfaat untuk perbaikan kapasitas bantalan utama dari penanaman bar.Selain itu, tekad posisi pengelasan memainkan peran yang menentukan dalam kapasitas bantalan utama.Semakin dekat posisi pengelasan adalah ke permukaan lapisan adhesif struktural, semakin jelas efek dari pengelasan suhu pada perekat struktural, dan semakin rendah kapasitas bantalan utama.

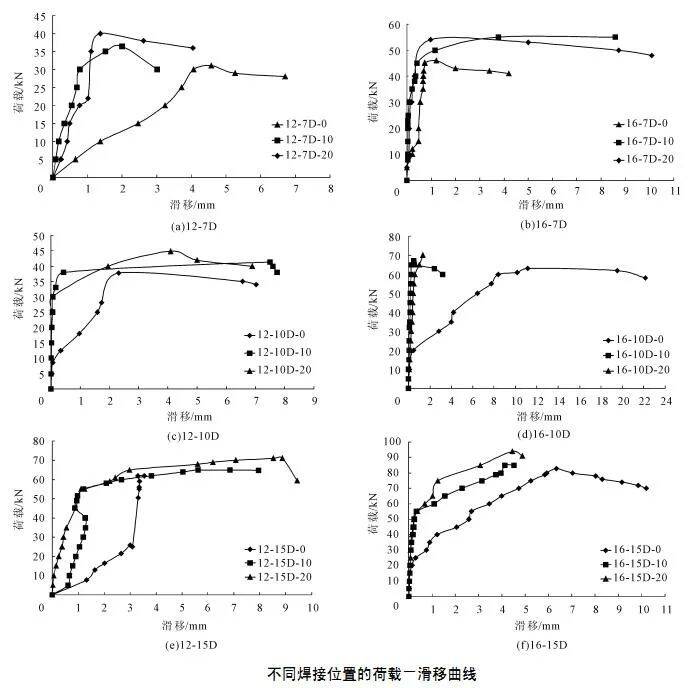

Tarik-keluar paksa -slip (p-s) hubungan kurva

Kurva P-s dari jenis batang baja yang sama, panjang jangkar yang sama, dan posisi pengelasan yang berbeda diukur dari tes.Kesimpulan berikut dapat diambil dari analisis kurva P-s.Sebelum beton retak, kurva adalah hubungan linear, dan slip dari batang baja kecil, menunjukkan kekakuan besar.Pada saat ini, lereng dari garis lurus adalah sangat proporsional dengan jarak dari posisi pengelasan, dan posisi pengelasan batang baja memiliki dampak yang signifikan pada tarik-out gaya.Ketika beton retak, kurva P-s dari sebagian besar komponen berbalik, dan kemiringan kurva menjadi lebih kecil.Setelah retakan beton dan sebelum batang rebar menghasilkan, kurva masih sekitar linier, tetapi lereng kurva secara signifikan berbeda dari itu sebelum retak.

Batang penanaman menghasilkan dan mencapai beban akhir, atau lapisan perekat struktural rusak dan mencapai kapasitas bantalan utama.Lekukan kurva menurun tajam, slip meningkat tajam, dan slip tetap stabil atau meningkat dalam rentang tertentu, dan memiliki sisa yang baik gaya perekat.Ketika posisi pengelasan adalah 0mm jauh dari lapisan perekat, lapisan perekat jelas terpengaruh oleh suhu, slipper relatif besar, dan kapasitas bantalan utama sangat berkurang.Ketika posisi pengelasan adalah 100mm dan 200mm, kapasitas bantalan dan slip dari batang penanaman tidak jauh berbeda, dan kurva gambar kekuatan-slip relatif dekat.

Perbandingan slippage dari penanaman bar

Slippage bar ditanam merupakan indikator penting kinerja jangkar dari bar ditanam.Memastikan sedikit slip adalah kondisi dasar untuk jangkar yang baik, dan juga merupakan tanda untuk menilai kegagalan penanaman bar.

Efek ke kedalaman Anchorage: Peningkatan kedalaman jangkar mengurangi slip terakhir pada lokasi yang sama.Di bawah efek suhu pengelasan, terutama dekat pengelasan, peningkatan kedalaman jangkar tidak dapat mengurangi slip awal.Karena konduktivitas termal dari batang baja, suhu pengelasan memiliki efek yang signifikan melemahkan pada kinerja bagian atas lapisan perekat penanaman, yang lebih jelas dalam anggota penguatan penanaman dengan kedalaman jangkar yang relatif besar.

Pengaruh dari posisi pengelasan berbeda pada kurva P-s: semakin dekat posisi pengelasan adalah untuk lapisan adhesif struktural, semakin kecil kemiringan awal kurva P-s, yaitu, semakin kecil kekakuan obligasi, semakin kecil beban utama, dan semakin besar slip.Karena efek dari suhu pengelasan pada bagian atas lapisan perekat struktural, meningkatkan panjang jangkar melemahkan efek suhu pengelasan pada kinerja penanaman bar.Jarak dari posisi pengelasan ke permukaan lapisan perekat struktural kurang dari 100mm, dan peningkatan panjang jangkar tidak memiliki efek yang jelas pada peningkatan slip.

Pengaruh diameter batang baja: Semakin besar diameter batang baja, semakin rendah slip ketika suhu las yang sama terpengaruh, dan kecepatan penurunan beban akhir meningkat.Saat diameter batang baja meningkat, lereng awal kurva P-s meningkat, yaitu, kekakuan awal ikatan meningkat dengan peningkatan diameter batang baja.

Melalui analisis di atas, kesimpulan utama berikut dapat ditarik:

(I) Melalui percobaan katrol-out, tiga panjang jangkar (7D10D dan 15D, D adalah diameter dari batang baja) digunakan untuk dua batang baja (ASA12 dan 112), pada tiga posisi pengelasan yang berbeda.(Jarak yang diukur dari titik penurunan busur adalah 0mm, 100mm dan 200mm terhormat) pengelasan.Hasilnya menunjukkan bahwa ketika posisi pengelasan jarak 0mm, slip besar dan kapasitas bantalan utama sangat terpengaruh.Dengan peningkatan panjang jangkar, slip batang penanaman perlahan menurun; ketika posisi pengelasan lebih dari 100 mm, suhu las memiliki efek signifikan pada slip awal, tetapi memiliki sedikit efek pada kapasitas bantalan utama dan slip total.Ketika jarak posisi pengelasan adalah 200mm, efek dari suhu pengelasan pada batang tanaman tidak jelas.

(2) Saran konstruksi: panjang jangkar terlalu kecil secara langsung mempengaruhi kapasitas bantalan utama dan meningkatkan slip dari batang penanaman.Oleh karena itu, kedalaman jangkar batang penanaman harus memenuhi persyaratan desain.Dengan tepat meningkatkan kedalaman jangkar bermanfaat untuk perbaikan kapasitas utama bantalan dari penanaman bar.Namun, dalam rangka mencegah peningkatan slippage awal, jarak antara posisi pengelasan dari batang rebar dan lapisan perekat dari batang rebar harus sebesar 200mm, atau ukuran pendinginan yang tepat harus diambil.

Bagaimana untuk mencegah dan meningkatkan?

1.Tepat meningkatkan kedalaman jangkar.Percobaan telah menunjukkan bahwa peningkatan yang sesuai dalam kedalaman jangkar tidak hanya dapat meningkatkan kapasitas bantalan superior utama dari batang penanaman, tetapi juga mengurangi slippage dari batang penanaman.

2.Meningkatkan jarak dari titik pengelasan ke lapisan perekat dari batang penguatan.Meningkatkan jarak dari titik pengelasan ke lapisan perekat batang rebar secara langsung mengurangi pengaruh suhu tinggi pengelasan pada penanaman batang rebar.

3.Dalam kasus di mana metode di atas tidak dapat atau tidak boleh digunakan, lem penanaman yang telah melewati suhu tinggi tes pengelasan menarik dapat digunakan.
