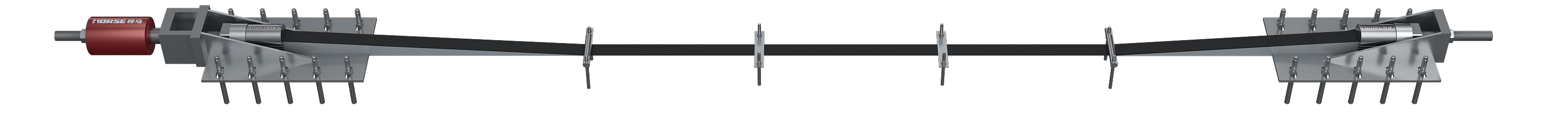

Sebagai metode penguatan efisien untuk komponen flekdural, plat serat karbon prestised telah digunakan secara luas dalam bangunan industri dan sipil, terowongan, jembatan, dan bidang lainnya karena efek penguatan yang sangat baik, proses konstruksi yang nyaman, dan daya tahan.

Apa masalah umum selama proses ketegangan serat karbon prestised?

Berikutnya, analisis rinci dan pengenalan -

1.Penentuan Ketegangan Tonnage

Di situs penetapan tonnage harus ketat sesuai dengan persyaratan gambar desain.Tonnage tensioning biasanya ditentukan oleh yang diperlukan pre- stres eksternal ukuran komponen, dalam rangka untuk menentukan karbon serat parse-ukuran dan ketegangan kontrol stres.Stres kontrol ketegangan dari serat karbon biasanya antara 600- 1400mpa, dan nilai yang direkomendasikan ini dinyatakan dengan jelas dalam GB 50367-2013 & quot; Kode untuk Design of Concrest Structure Reinforcement & quot; dan GB 50608- 2020 & quot; Standar Teknik untuk Aplikasi Teknik Fiber Reinforced Komposils & quot;.

2.Kontrol dual dari penyerangan ketegangan dan pelegation

Untuk memastikan keamanan dan efek konstruksi dari ketegangan yang ditekan, tensioning serat karbon yang ditekan biasanya dilakukan menggunakan metode kontrol ganda dari ketegangan dan elongation.Selama tensioning, serat karbon harus tegang langkah demi langkah berdasarkan tonnage tensioning dan elongation yang sesuai harus dicatat.Pelongasian yang sebenarnya harus dibandingkan dengan elongation teoritis, dan penyimpangan tidak akan melebihi 6% dan 10%.

3.Menghitung elongation teoritis

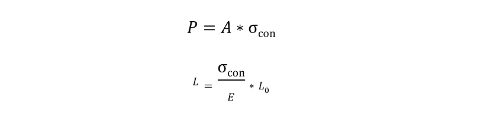

Dengan asumsi panjang awal serat karbon L0, diukur elastik modulus adalah E, daerah persilangan-seksional adalah A, dan kontrol ketegangan stres adalah Af Con, penekanan tonnage P dan teori elongation L harus dihitung dengan rumus berikut, dan perhatian harus dibayar untuk kesatuan unit selama perhitungan.

4.Pelongasian teoritis tidak cocok dengan pelegasinya sebenarnya

Ada fenomena penyimpangan berlebihan antara elongation teoritis dan pelegasinya yang sebenarnya selama proses konstruksi yang sebenarnya, yang meliputi tetapi tidak terbatas kepada:

a)Modulus elastik serat karbon yang sebenarnya tidak digunakan dalam perhitungan

Rentang elastik modulus lempengan serat karbon / penguatan untuk penguatan struktural biasanya antara 140GPa dan 190GPa.Pabrikan harus berkonsultasi atau modulus elastik serat karbon yang digunakan dalam proyek rekayasa harus diukur, dan elongasi yang sesuai harus dihitung.Perhitungan seharusnya tidak didasarkan pada nilai modulus elastik yang ditentukan dalam gambar.

b)Masalah sistem bertekanan

Selama instalasi atau penggunaan dari perangkat jangkar tensioning, mungkin ada gesekan signifikan atau bahkan mengunci dengan komponen, yang mungkin menyebabkan beberapa gaya tensioning untuk tidak bertindak pada serat karbon, menghasilkan elongasi aktual yang lebih kecil; slippage antara jangkar dan serat karbon atau komponen internal jangkar dapat menyebabkan elongation yang berlebihan.

5.Pilihan aksesoris dan alat

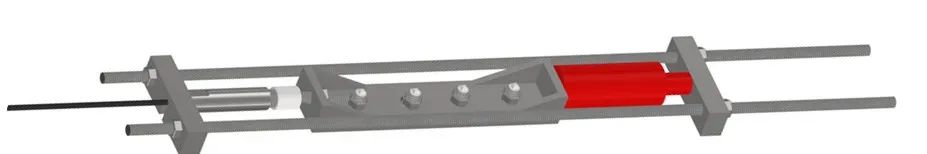

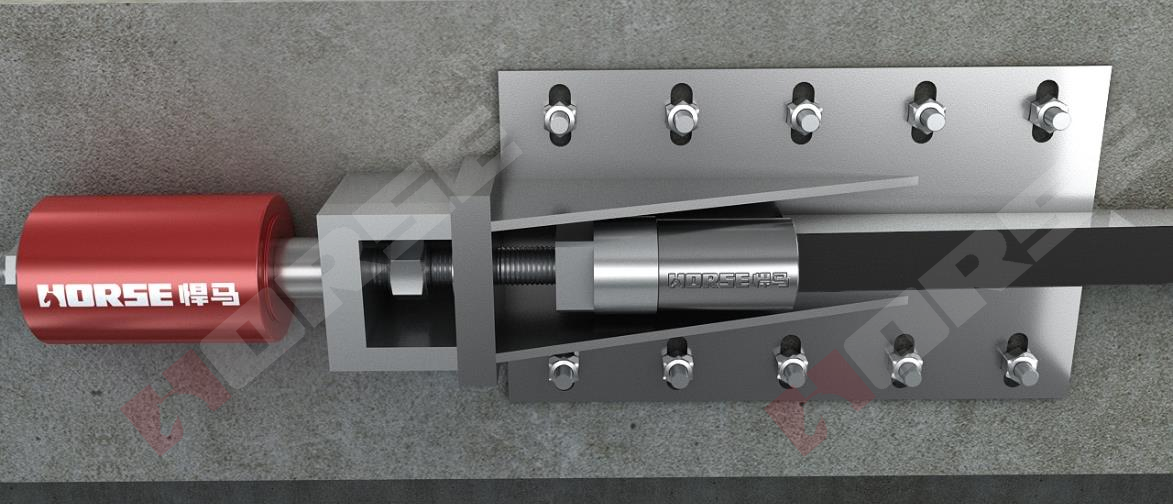

Aksesoris tensioning serat karbon yang tertekan terutama termasuk jack, baut jangkar kimia, batang kompresi, batang sekrup tensioning, dll.

a) Jack

Parameter utama dari penekanan serat karbon penekanan jack termasuk peringkat gaya tensioning, stroke, luar diameter, dll.Umumnya, kekuatan bertekanan dari jack seharusnya tidak kurang dari 1.3 kali gaya tensioning desain.Stroke jack ditentukan oleh elongation dirancang maksimum, tapi tergantung pada kondisi situs, jack stroke kecil dapat digunakan untuk beberapa tensioning.Diameter luar dari jack umumnya ditentukan oleh yang berrating gaya tensioning, tetapi jika kondisi memungkinkan, harus memastikan bahwa pusat jack dan tinggi dari sekrup tensioning adalah sebagai konsisten mungkin.

Baut jangkar kimia

Jumlah, posisi, dan bahan baut jangkar harus ditentukan sesuai dengan JGJ 145-2013 & quot; Spesifikasi Teknis untuk Post Anchorage dari Struktur beton & quot;.Spesifikasi jangkar yang umum digunakan adalah kelas 5.8 dan 8 Tingkat.8.Ketika berhubungan dengan jangkar, batang threaded perlu digunakan untuk jangkar, dan bahan-bahan tersebut harus dipilih sesuai dengan JGJ 145-2013 & quot; Spesifikasi Teknis untuk Post Anchorage dari Struktur Concrete & quot;.

c) Pemurung sekrup batang

Tongkat peningkat sekrup adalah komponen tegangan aksial, yang umumnya disediakan oleh produsen jangkar.Ketika pembelian di tempat, harus memastikan bahwa kekuatan melanggar lebih dari dua kali kontrol ketegangan stres dan dapat menahan efek pengendalian disebabkan oleh eksentrisitas.
