1.Kapanprestised CFRP plateDigunakan untuk memperkuat struktur beton diperkuat, ujung jangkar dan ujung jangkar jangkar seharusnya memiliki setidaknya satu ujung.

& nbsp;

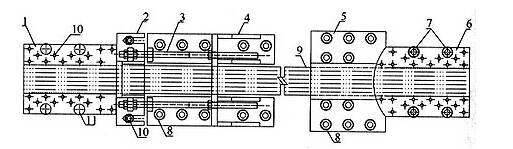

Peta sketsa pesawat dari jangkar depan yang tensioning

1- jangkar tensioning; 2- frame dorong; 3- sekrup panduan; 4- tensioning dukungan; 5- tetap ujung papan posisi; 6 - tetap jangkar; 7- M20 kait lem; 8- M16 baut; 90 - karbon serat komposit papan; 10 - M12 baut; 10-M12 baut; 11 - lubang reserved.Setelah menyelesaikan ketegangan, baut permen karet M20 ditanamkan setelah penyelesaian tensioning.

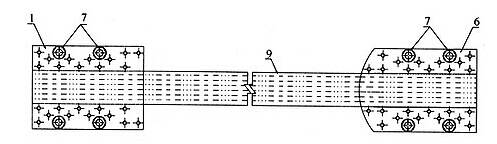

Peta sketsa pesawat dari jangkar tensioning pelengkapan

1-tegangan jangkar; 6 - memperbaiki jangkar; 7-M20 baut jangkar; 9 - karbon serat plat komposit

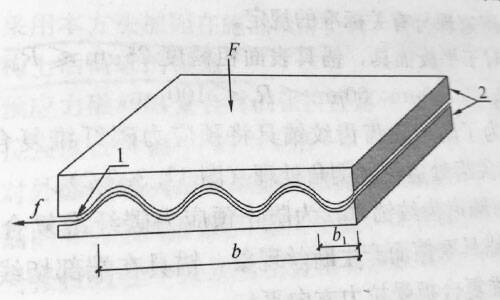

2.Perangkat jangkar untuk serat karbon prepressed diperkuat piring plastik dapat digunakan sebagai pelat jangkar, atau kecil rak gigi (gigi tajam, gigi tajam, jangkar dan rak gigi bulat).

3ketika merancang piring datar jangkar, ketebalan dari piring penutup dan piring dasar harus tidak kurang dari 14mm dan 10mm, secara hormat, dan diameter nominal baut tekanan tidak akan kurang dari 22mm.

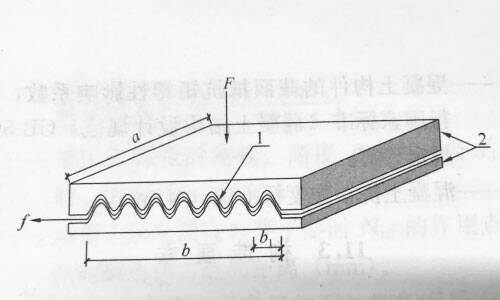

4Struktur desain gigi jangkar gigi, kedalaman gigi harus 0.3mm ~ 0.5mm, jarak gigi harus 0.6mm ~ 1.0mm.Untuk mencegah gigi tajam jangkar akan memotong prestised karbon serat piring komposit, jangkar harus chamfered gigi di tempat.

5ketika merancang jangkar untuk gigi bulat, kedalaman gigi harus 0.3mm ~ 0.5mm, dan jarak antara gigi harus 0.6mm ~ 1.0mm.Dalam rangka untuk mencegah prestress papan serat karbon komposit dari gesekan dengan jangkar di pintu keluar jangkar, jangkar dari jangkar harus sejajar dengan arah ketegangan dari plat CFRP prestressed di ujung jangkar.

6Posisi pembukaan dan diameter jangkar harus ditentukan sesuai dengan proyek yang sebenarnya.
