Pra stres piring karbon adalah jenis baru struktur penguatan materi dengan kinerja yang sangat baik dan prospek aplikasi yang luas.Untuk memastikan efek penguatan dari lempeng karbon yang tertekan, diperlukan untuk benar-benar mengikuti langkah proses.Berikut ini adalah gambaran dari proses pembangunan untuk penguatan lempeng karbon yang ditekan:

01

Persiapan konstruksi

Berdasarkan kondisi yang sebenarnya dari lokasi konstruksi dan memperkuat komponen beton, membandingkannya dengan gambar desain untuk menentukan rencana konstruksi dan rencana konstruksi, dan mempersiapkan diri dengan baik sebelum konstruksi.

Materials dan mesin utama

Material utama: serat karbon laminasi, jangkar prepressed, serat karbon laminasi perekat, perekat perbaikan, baut jangkar kimia, plat kompresi, dll

Peralatan utama: pengeboran beton & amp; penggosok alat-alat polishing, peralatan tensioning presif, mixer, dll

Kondisi kerja

Konstruksi harus dilakukan di bawah kondisi suhu ambient di atas 5.Jika suhu ambien di bawah 5 °, adhesives khusus cocok untuk suhu rendah harus digunakan atau ukuran pemanasan lainnya harus diambil.Jika suhu dibawah 0: 00, konstruksi harus ditangguhkan.

Tingkat kekuatan beton yang diuji di situs tidak akan lebih rendah dari C25, dan positif tensile kekuatan ikatan dari permukaan beton tidak akan lebih rendah dari 2.0MPA.

Pengobatan permukaan

Polandia dan membersihkan permukaan komponen beton diperkuat untuk menghapus noda minyak, rapuh dan longgar lapisan, memastikan kebusukan permukaan yang bersih dan tepat.

Positioning dan meletakkan

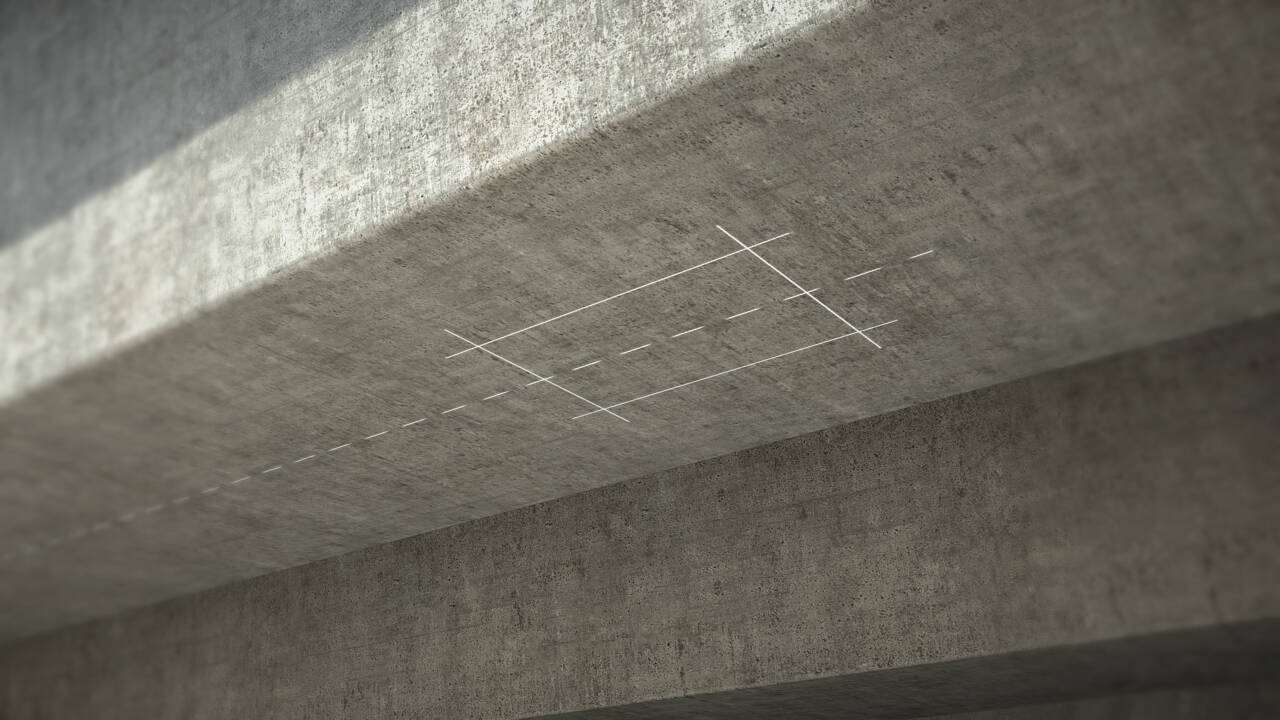

Melakukan operasi dalam lingkup konstruksi menurut gambar desain.

02

Mengatur baut jangkar

Pengeboran akurasi memastikan bahwa plat karbon stres dipasang secara akurat di lokasi stres.

Drilling

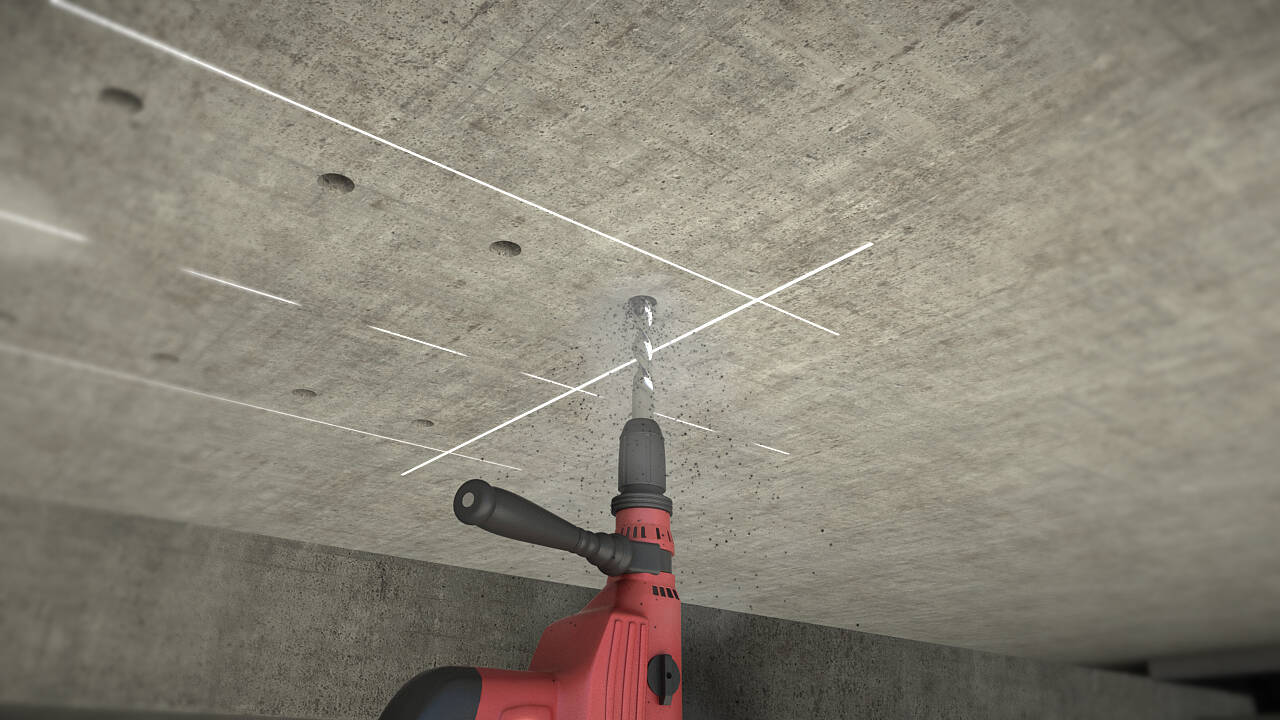

Menurut posisi yang ditentukan oleh tata letak, ketika menggunakan palu listrik untuk pengeboran, garis tengah pengeboran harus dipastikan akan tegak lurus ke permukaan balok beton, dan penyimpangan posisi pusat pengeboran seharusnya tidak melebihi 3mm.

Mengatur baut jangkar

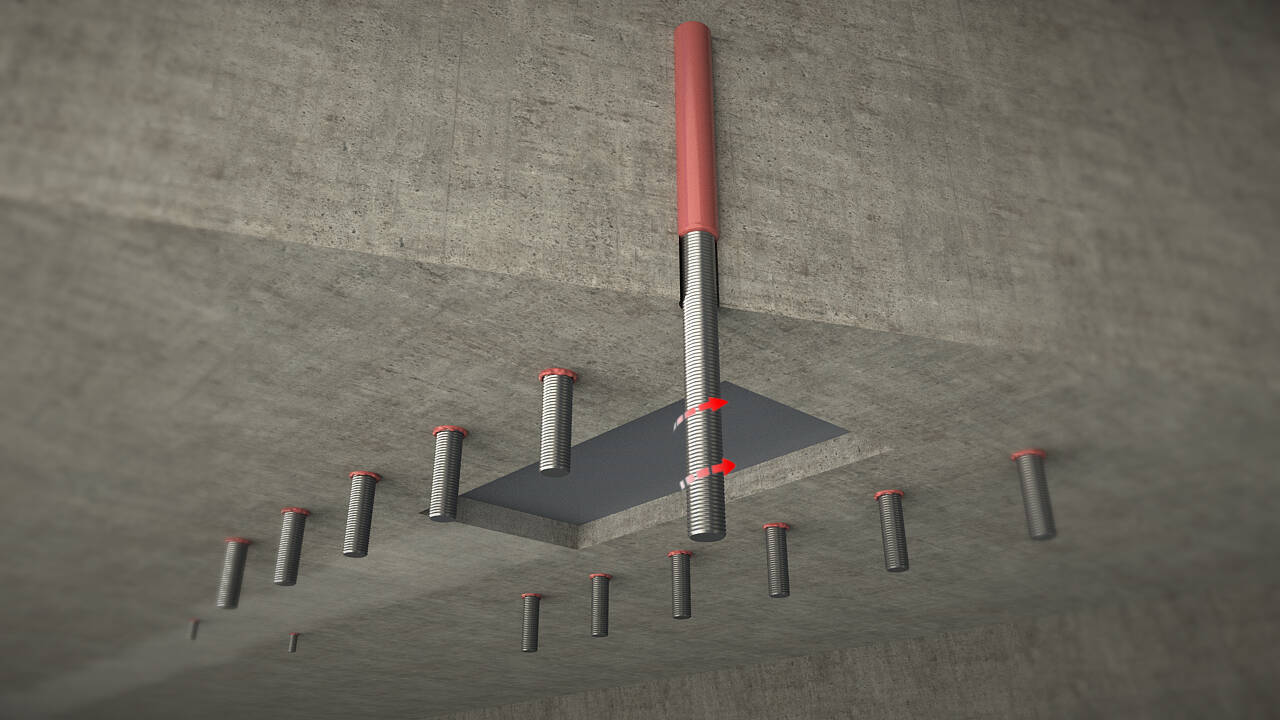

Ketika menggunakan baut jangkar kimia atau penanaman perekat untuk implan baut, harus memastikan bahwa perekat dalam lubang penuh dan baut tegak lurus ke permukaan balok.Tingkat jangkar seharusnya tidak lebih rendah dari 8.8.

03

Memasang Jangkar

Sistem inti dari panel karbon stres.

Slotting dan pemangkasan

Potong alur sepanjang daerah jangkar, memperbaikinya dengan lem perbaikan, dan memoles mereka datar setelah menyembuhkan.

Rincian instalasi

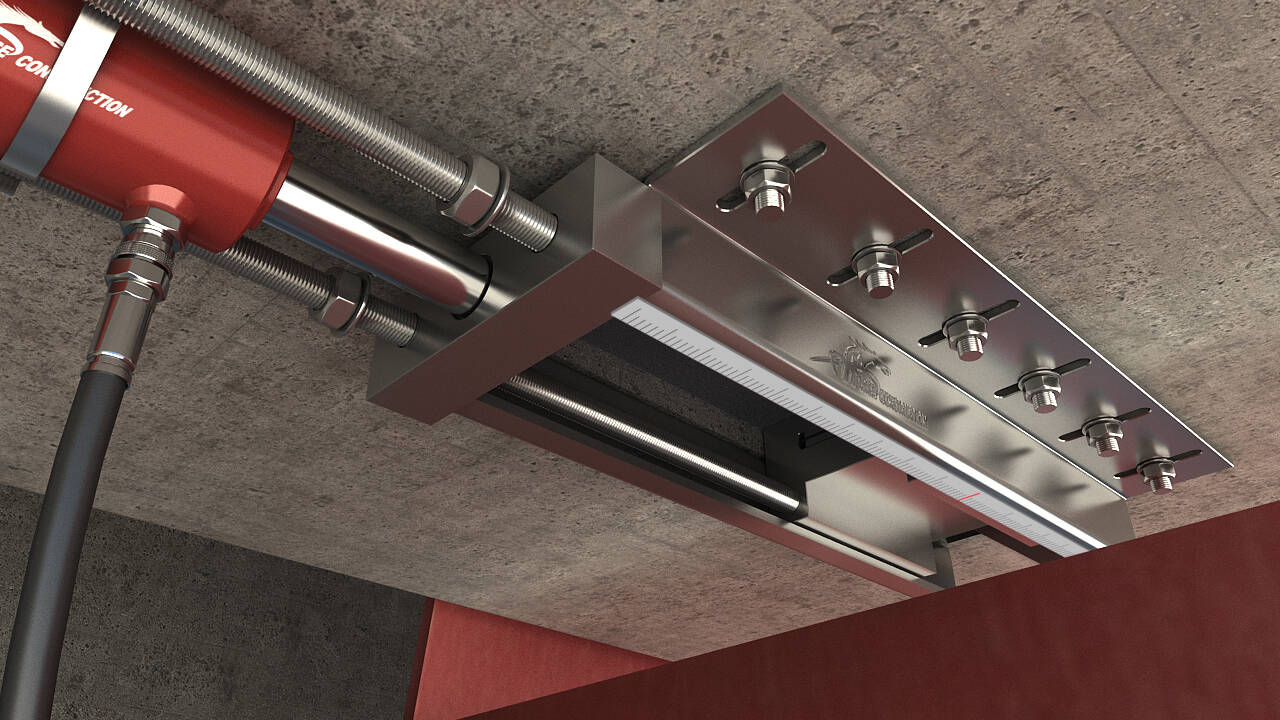

Instal bingkai batas, menempatkan jangkar blok di dalam bingkai batas di kedua ujung, menjaga garis tengah konsisten, dan memastikan bahwa jangkar blok di dalam bingkai batas dapat geser normal.

Pencegahan

Setelah instalasi jangkar, kesenjangan antara jangkar dan baut disebabkan oleh penekanan deviasi pengeboran harus diisi dengan lem perbaikan epoksi selama instalasi.Jarak antara dua ujung jangkar dan beton setelah meratakan harus juga diisi atau diratakan dengan lem perbaikan epoksi.

04

Pra-tensioning

Salah satu langkah kunci dalam pembangunan prestised karbon laminasi.

Ketegangan Gradual

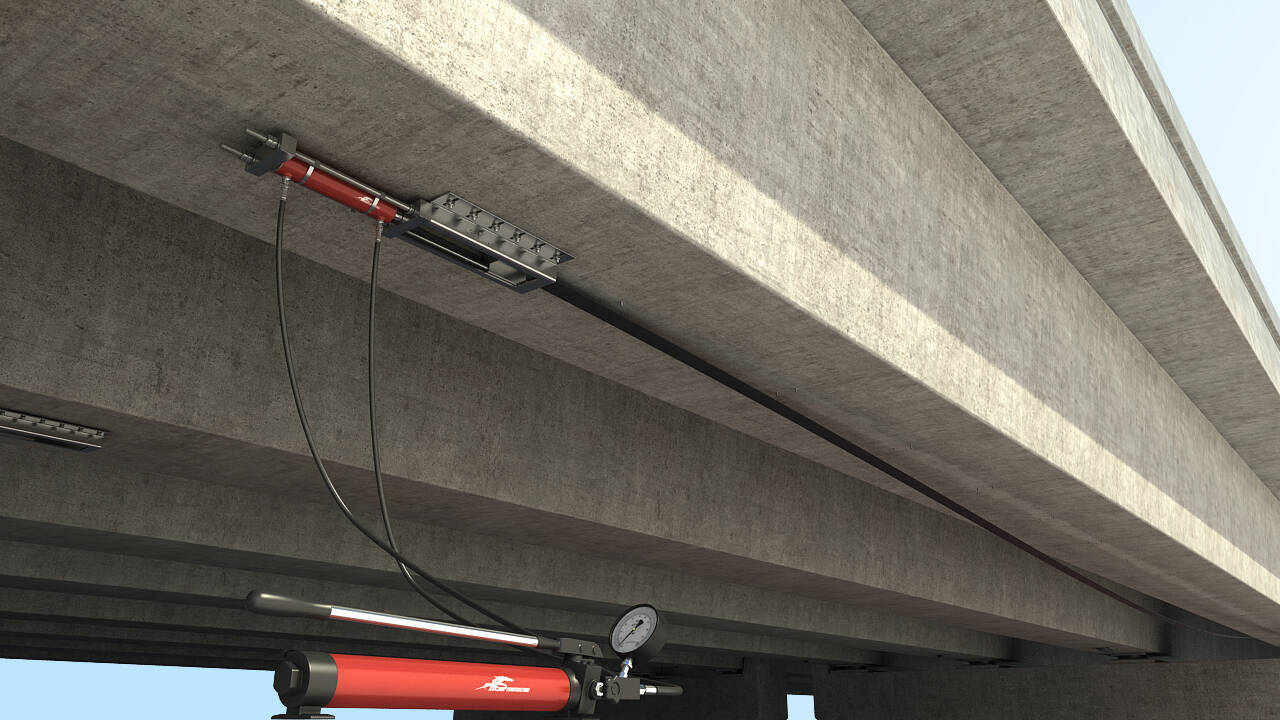

Pasang serat karbon laminasi dan kencangkan sekrup untuk meluruskan serat karbon laminasi.Instal kurung tensioning dan jack dalam posisi horizontal, dan menerapkan tekanan untuk ketegangan ke 15% dari nilai tensile desain stres.Periksa apakah ada kesenjangan antara serat karbon laminasi dan permukaan balok antara dua ujung jangkar.Jika ada titik kontak converx tinggi atau permukaan antara serat karbon laminasi dan beton, itu harus ditekan, dibongkar, dipoles, dan kemudian tegang.

Terapkan tekanan dan ketegangan hingga 30% dari nilai tensile desain stres.Periksa lagi untuk setiap hambatan dan pastikan bahwa akhir tetap adalah dalam kontak dekat dengan jangkar.Kemudian kencangkan semua baut di ujung tetap.

Terapkan tekanan dan ketegangan ke 50% dari nilai tensile desain stres, periksa ulang bahwa jack berada dalam posisi horizontal, periksa untuk setiap hambatan selama tensioning, dan periksa ulang apakah baut instalasi diperketat.

Pencegahan

Ambil tindakan perlindungan di tempat dan pastikan keamanan konstruksi selama proses pra-tensioning.

05

Gluing dan lapisan

Proporsi akurasi diperlukan untuk memastikan penyembuhan normal serat karbon laminasi perekat.

# Weighing and displing #

Timbang bahan baku secara akurat menggunakan keseimbangan sesuai dengan proporsi campuran yang berbeda, dan mempersiapkan lapisan bawah perekat, meratakan perekat, dan ikatan melekat secara terpisah.Siapkan wadah, tempatkan bahan utama perekat (i.e.Komponen A) dan alat penyembuh (i.e.komponen B) ke dalam wadah, dan menggunakan mixer kecepatan rendah untuk aduk menyeluruh dan merata sampai tidak ada gelembung yang dihasilkan, maka dapat digunakan.

Karbon laminasi lapisan perekat

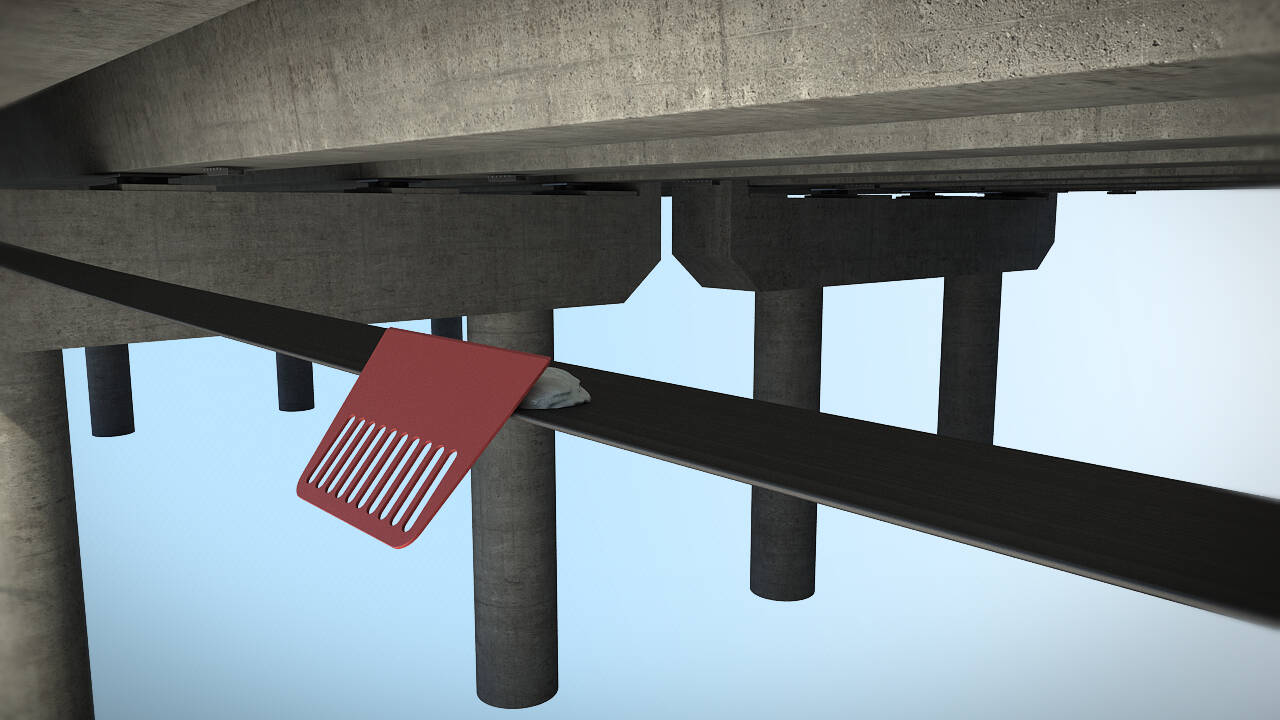

Setelah serat karbon laminasi perekat disiapkan, untuk sepenuhnya merendam, menembus, dan menempel ke permukaan perekat dari laminasi serat karbon, sejumlah kecil perekat harus tergores pada permukaan perekat dari laminasi serat karbon menggunakan spatula, dan tergores beberapa kali dengan kekuatan.Kemudian, menurut prinsip tepi tebal tengah dan tipis di arah lebar serat karbon laminasi, ketebalan perekat yang diperlukan harus tergores ke 4-10 milimeter (ketebalan adhesive tergantung pada kemiringan permukaan ikatan struktural asli).

06

Penentoran formal

Langkah kunci kedua dalam pembangunan prestised karbon laminasi.

Ketegangan Gradual

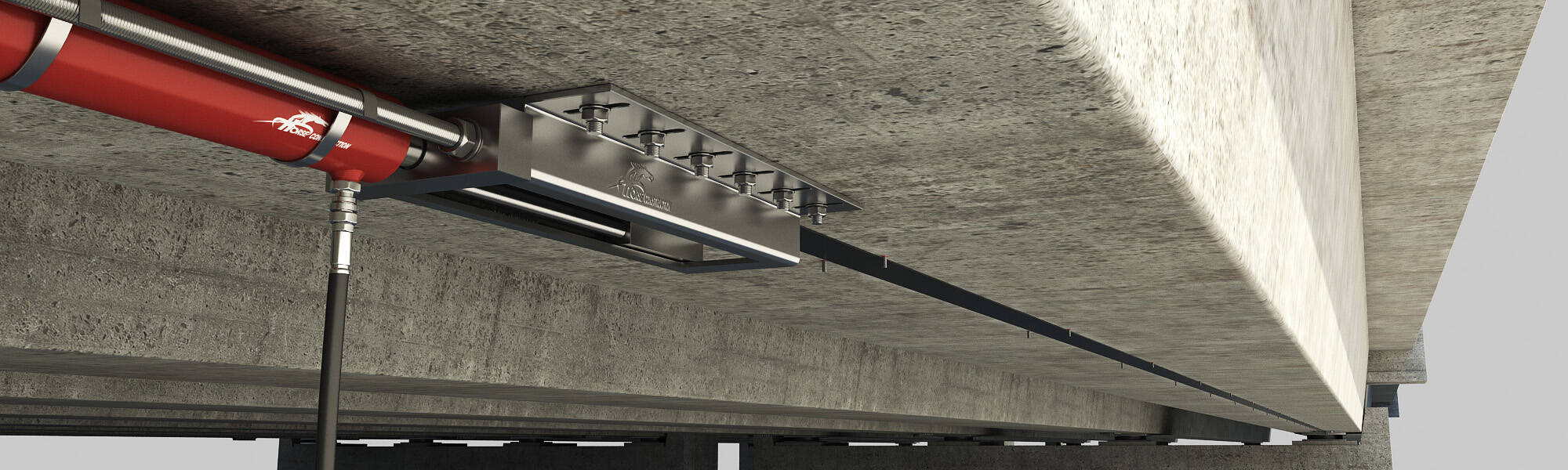

Pasang ulang jack dan menyesuaikan ke posisi horizontal, menerapkan tekanan dan ketegangan ke 15% dari nilai tensile desain stres, dan merekam garis start gerakan tensioning jangkar.

Terapkan tekanan dan ketegangan hingga 30% dari nilai tekanan tensile yang dirancang.Periksa setiap ekstrusi perekat yang meluap antara tepi serat karbon laminasi dan permukaan balok.Jika tidak ada ekstrusi perekat lokal yang overflow, tekanan harus lega dan adhesif mesti diisi ulang sebelum tensioning; Periksa apakah perpindahan dari sapuan berhubungan dengan baris rekaman selama pra-tensioning.

Lakukan tekanan segmented tensioning ke 50%, 70%, 90%, dan 100% dari nilai desain tensile stres, dan memeriksa apakah perpindahan jangkar pada akhir tensioning memenuhi persyaratan dari elongation teoritis.Menurut spesifikasinya, kesalahan antara perpindahan dari sapuan pada akhir ketegangan dan elegasinya teoritis seharusnya tidak melebihi 5.6%.

Ketika nilai tekanan tensile dan perpindahan jangkar yang tensioning akhir memenuhi persyaratan, M20 jangkar mengunci baut dapat digunakan.Setelah 5 menit jeda tanpa kondisi abnormal lainnya, jack dan jangkar tensioning bracket dapat dihapus.

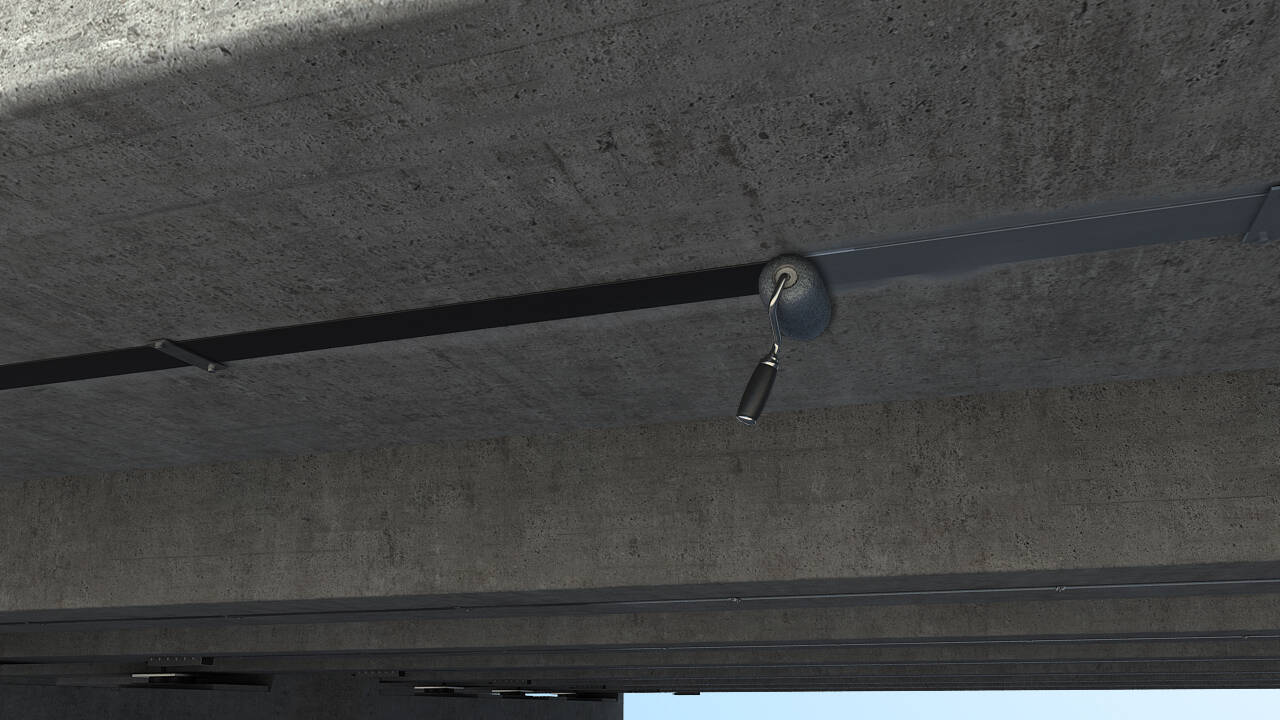

Setelah ketegangan selesai, memasang pelat tekanan setiap 2 meter untuk perbaikan dan menerapkan sedikit tekanan.

Pencegahan

Ketika menerapkan tekanan atau mengurangi tekanan, kecepatan perjalanan jack harus dikendalikan dalam waktu 20 mm / menit, dan secara ketat dilarang untuk cepat stroke atau melepaskan jack.

Semua ketegangan harus diselesaikan dalam periode yang berlaku dari serat karbon laminasi perekat.

07

Sembuhkan

Tahap akhir dari pressor karbon plate penguatan.

Waktu menyembuhkan

Ketika suhu rata-rata adalah 20-25, waktu penyembuhan tidak akan kurang dari 3 hari; Ketika suhu rata-rata adalah 10 °, waktu menyembuhkan tidak akan kurang dari 7 hari.

Pencegahan

Jika suhu ambien di bawah 5 °, adhesives khusus cocok untuk suhu rendah harus digunakan atau ukuran pemanasan lainnya harus diambil.

Setiap langkah dalam proses pembangunan panel karbon stres sangat penting, dan kelalaian apapun dapat mempengaruhi keselamatan dan stabilitas struktur yang diperkuat.Oleh karena itu, ketika membawa keluar prestent karbon pelat penguatan konstruksi, diperlukan untuk mengikuti spesifikasi yang relevan dan standar untuk memastikan bahwa setiap langkah yang benar dijalankan.Hal ini akan membantu memastikan bahwa struktur dapat menahan beban yang lebih besar, memperpanjang kehidupan layanan, dan dengan demikian meningkatkan keselamatan dan keandalan struktur.
