Bangunan, tanaman industri, jembatan, dan struktur lain sepanjang jalur transit rel dikenakan beban perubahan untuk periode yang diperpanjang, sehingga sangat rentan terhadap kelelahan getaran. Ini Bow sebagai transpor beton retak dan lapisan penguatan kegagalan delamininasi, sangat memengaruhi keamanan struktural.Pelat serat karbon, Dengan kekuatan tarik tinggi dan relaksasi rendah, telah menjadi solusi pilihan untuk meningkatkan ketahanan kelelahan getaran struktur.

Pemilihan bahan

Material adalah dasar ketahanan getaran dan kelelahan, dan kompatibilitas kinerja antara pelat karbon dan Perekat harus diberikan perhatian khusus.

Pelat serat karbon

Dalam lingkungan getaran, lembaran serat karbon perlu menahan stres pengganti berulang. Direkomendasikan untuk memilih lembar karbon modulus tinggi dengan modulus elastis ≥ 230 GPa dan kekuatan tarik ≥ 3000 MPa. Lembaran ini memiliki migrasi serat tinggi, bebas dari serat rusak dan cacat bulu, dan dapat secara efektif mengurangi risiko konsentrasi stres. Secara bersamaan, kehidupan kelelahan lembar karbon harus memenuhi standar industri; Setelah 2 juta tes beban AC, tingkat retensi kekuatan tarik tidak boleh kurang dari 85%.

Perekat:

Lapisan perekat sangat penting untuk prosesor bersama pelat serat karbon dan beton. Sebuah perekat epoxy yang kuat dengan terjadinya jeda saat putus ≥ 3% harus dipilih. Perekat ini memiliki ketahanan terhadap kelelahan, kelembaban dan tahan panas, serta ketahanan penuaan. Kekuatan geser ikatan dengan pelat serat karbon dan beton ≥ 3,0 MPa pada suhu ruangan, dan kinerjanya stabil dalam rentang suhu lebar-20 ℃ hingga 60 ℃.

Desain penguat

Desain yang wajar dapat mengurangi kerusakan beban getaran pada sistem penguatan. Intinya adalah untuk mengoptimalkan jalur kekuatan dan metode penahan.

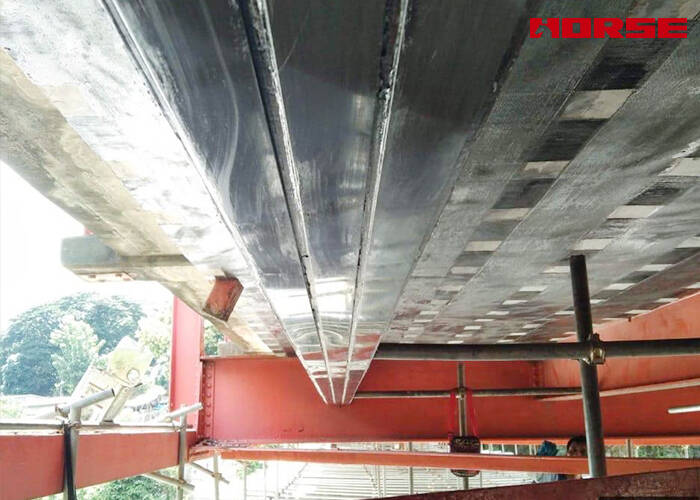

• Skema penguatan komposit menggabungkan ikatan penuh dan jangkar akhir direkomendasikan.

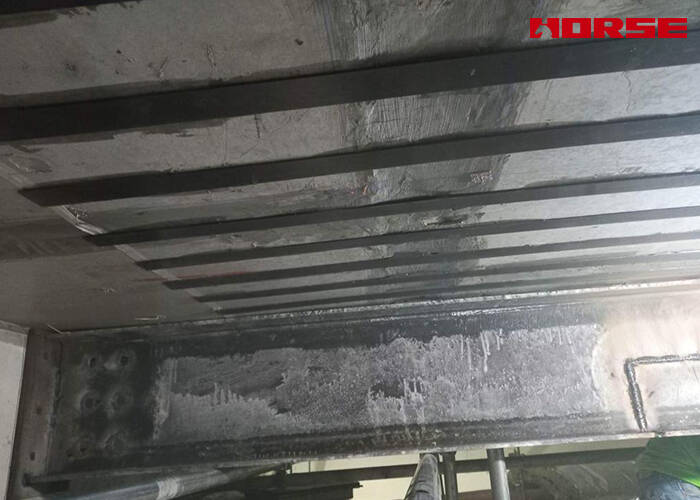

Penguat ikatan murni rentan terhadap delinasi akhir pada beban getaran. Oleh karena itu, perangkat penahan mekanis, seperti baut jangkar atau Strip pelat baja, perlu ditambahkan ke ujung pelat baja karbon. Panjang jangkar harus tidak kurang dari 5 kali lebar pelat baja karbon. Untuk komponen rentang besar, titik jangkar menengah harus diatur dalam bagian, dengan jarak yang dikontrol antara 1.5 dan 2.0 meter, untuk memperpendek panjang bagian gratis dari pelat baja karbon dan mengurangi amplitudo getaran.

• Pengaturan pelat serat karbon yang ditargetkan:

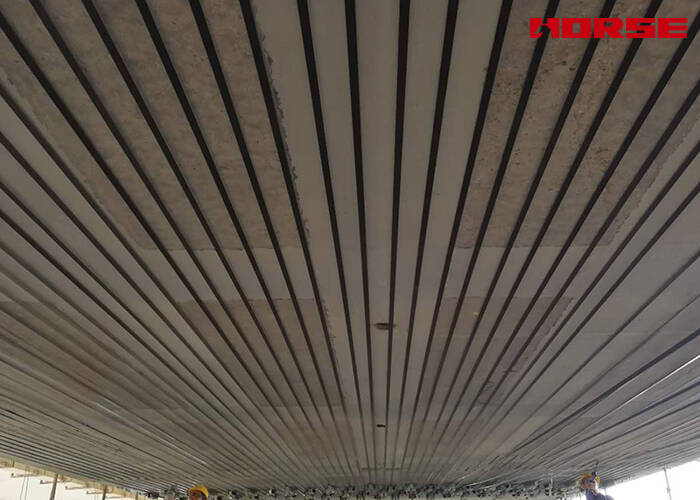

Untuk anggota flexural: pelat serat karbon diatur sepanjang sepanjang zona tegangan. Jika zona saat pengikat negatif sudah ada, pelat serat karbon harus diperpanjang setidaknya 500mm ke tepi zona penahan bengkok negatif untuk menghindari perubahan stres yang tiba-tiba di bagian ujung.

Untuk penguatan geser: pelat serat karbon berbentuk cincin atau berbentuk U digunakan untuk membungkus member. Jarak pengelihatan disesuaikan sesuai dengan frekuensi getaran-semakin tinggi frekuensi, semakin kecil jarak, umumnya tidak melebihi 200mm, untuk meningkatkan efek pengekang pada beton.

Proses konstruksi

Kualitas konstruksi secara langsung menentukan efek ketahanan lelah, dan perlu untuk fokus mengendalikan tiga aspek utama: perawatan dasar, konstruksi lapisan perekat, dan perawatan akhir.

Perawatan substrat: pembersihan standar tinggi untuk meningkatkan adhesi

Beban getaran memperkuat dampak kerusakan substrat. Permukaan beton memerlukan perawatan sequential: mengasah Notes penghilang debu Darwin pengeringan. Mengasah hingga segar tampak, dengan kesalahan kerataan permukaan ≤ 2mm/m; Menggunakan pistol udara tekanan tinggi untuk menghilangkan debu, memastikan tidak ada noda minyak atau air; konten kelembaban substrat dikontrol ≤ 6%. Dalam lingkungan lembab, primer tahan kelembapan harus diterapkan untuk meningkatkan adhesi antara lapisan perekat dan substrat.

Aplikasi lapisan perekat: bahkan aplikasi untuk mencegah area berongga

Gunakan "lebih tebal di tengah, lebih tipis pada tepi" metode aplikasi, mengontrol ketebalan lapisan perekat menjadi 1.5 ~ 2.5mm. Setelah menempelkan pelat serat karbon, gunakan rol khusus untuk menggulung sepanjang arah serat untuk menghilangkan gelembung udara, memastikan area berongga ≤ 5% (area berongga tunggal ≤ 100cm m²). Interferensi getaran struktural sangat dilarang selama penyembuhan. Ketika suhu sekitar di bawah 5 ℃, pengukuran isolasi harus diambil untuk memperpanjang waktu penyembuhan hingga setidaknya 72 jam.
