Sistem perbaikan Fiber Reinforced Polymer (FRP) yang direkatkan di luar permukaan telah menjadi standar industri untuk memperkuat struktur beton — namun kinerja setiap sistem FRP bergantung pada jauh lebih banyak hal daripada seratnya sendiri. Setiap komponen dalam sistem, mulai dari primer yang diaplikasikan pada permukaan beton hingga lapisan pelindung yang diaplikasikan di atas laminat yang telah mengeras, memainkan peran khusus dalam memastikan elemen yang diperkuat berperilaku sesuai rancangan.

ACI 440 — panduan otoritatif untuk sistem FRP yang direkatkan di luar permukaan — mendefinisikan material penyusun yang membentuk sistem perkuatan FRP yang lengkap. Artikel ini menguraikan setiap komponen, menjelaskan mengapa hal itu penting, dan memberikan panduan praktis bagi insinyur dan kontraktor yang menentukan spesifikasi sistem FRP.

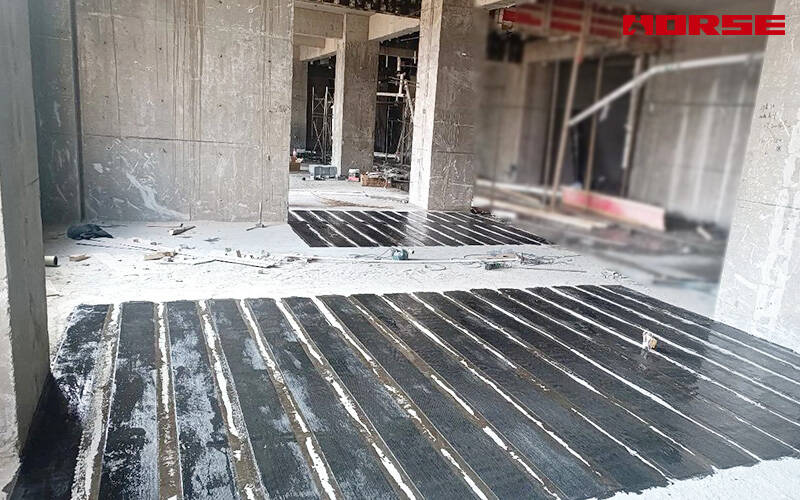

1. Sistem Perbaikan FRP: Lebih dari Sekadar Serat

Sistem perbaikan FRP yang tersedia secara komersial mencakup seluruh resin, primer, dempul, resin penjenuh, perekat, dan serat. Komponen-komponen ini dikembangkan dan diuji bersama sebagai satu sistem yang sesuai — bukan sebagai material individual yang dipilih secara terpisah.

Ini adalah poin yang krusial. Ikatan antara serat dan substrat beton, transfer beban melalui matriks resin, serta ketahanan lingkungan dari sistem yang telah mengeras semuanya bergantung pada kompatibilitas setiap komponen.

2. Resin: Tulang Punggung Transfer Beban

Resin adalah material polimer yang mengikat sistem FRP menjadi satu dan mentransfer beban antara perkuatan serat dan substrat beton.

3. Empat Fungsi Resin dalam Sistem FRP

Dalam sistem FRP yang lengkap, resin menjalankan empat fungsi berbeda tergantung pada tempat penerapannya dalam susunan lapisan.

3.1 Primer

Primer diaplikasikan langsung pada permukaan beton yang telah disiapkan sebelum komponen FRP lainnya. Fungsinya adalah menembus permukaan beton, sehingga memberikan ikatan perekat yang lebih baik bagi resin penjenuh atau perekat.

Beton adalah material berpori dan heterogen dengan kuat tarik permukaan umumnya berkisar 1,5 hingga 3,5 MPa. Primer menembus pori kapiler permukaan, mengisi rongga mikro, dan membentuk lapisan kaya resin yang:

- Menutup rapat permukaan beton sehingga mencegah keluarnya udara saat aplikasi resin penjenuh

- Meningkatkan pembasahan lapisan resin berikutnya

- Memperbesar luas ikatan efektif pada antarmuka beton-resin

- Menyediakan substrat yang seragam untuk aplikasi yang kritis terhadap ikatan

Catatan praktis: Viskositas primer diformulasikan untuk penetrasi dalam — umumnya jauh lebih rendah daripada resin penjenuh. Penerapan primer pada laju pemakaian yang ditentukan produsen (umumnya 0,2–0,5 kg/m²) sangat penting. Pemakaian berlebih menciptakan lapisan lemah yang kaya resin; pemakaian kurang meninggalkan beton yang belum tertutup sehingga menyerap resin dari lapisan berikutnya.

3.2 Pengisi Dempul

Dempul diaplikasikan setelah primer mengeras. Fungsinya adalah mengisi rongga permukaan kecil seperti lubang udara dan menyediakan permukaan halus tempat sistem FRP dapat merekat. Rongga permukaan yang terisi juga mencegah terbentuknya gelembung udara selama pengerasan resin penjenuh.

Permukaan beton tidak terhindar dari lubang udara (rongga udara kecil pada permukaan cetakan), keropos permukaan, dan ketidakrataan kecil. Jika dibiarkan tidak terisi, cacat ini menimbulkan:

- Terperangkapnya udara di bawah laminat FRP sehingga terjadi pelepasan ikatan setempat

- Konsentrasi tegangan pada tepi rongga selama pembebanan

- Berkurangnya luas ikatan efektif

- Potensi saluran kelembapan yang mempercepat degradasi lingkungan

Catatan praktis: Dempul umumnya berupa pasta tiksotropik dengan kandungan pengisi tinggi, diaplikasikan dengan sekop atau sekop karet. Dempul hanya boleh diaplikasikan setelah primer mengeras hingga kondisi tidak lengket (tack-free) yang ditentukan produsen. Mengaplikasikan dempul di atas primer yang masih basah memerangkap pelarut dan melemahkan garis ikatan.

3.3 Resin Penjenuh

Resin penjenuh adalah pekerja utama dalam sistem FRP wet lay-up. Fungsinya adalah mengimpregnasi serat perkuatan, mengikatnya di tempat, dan menyediakan jalur beban geser untuk mentransfer beban secara efektif antar serat.

Pada sistem wet lay-up, kain serat kering dijenuhkan di lokasi dengan resin penjenuh lalu diaplikasikan pada permukaan yang telah disiapkan. Resin penjenuh juga berfungsi sebagai perekat antara substrat beton yang telah diprimer dan sistem FRP — artinya resin ini menjalankan peran struktural ganda.

Sifat-sifat utama resin penjenuh meliputi:

- Viskositas cukup rendah untuk membasahi seluruh bundel serat tanpa titik kering

- Waktu terbuka yang memadai untuk menyelesaikan impregnasi dan pemasangan sebelum mengental

- Kuat kohesif tinggi untuk mentransfer geser antar lapisan serat dan ke substrat

- Profil pengerasan yang sesuai untuk mencapai sifat mekanik rencana dalam jadwal proyek

Catatan praktis: Penjenuhan yang tidak sempurna adalah salah satu cacat pemasangan yang paling umum. Bundel serat kering yang tidak terbasahi sepenuhnya menciptakan zona tanpa kapasitas tarik di dalam laminat yang telah mengeras. Kendali mutu memerlukan pemeriksaan visual terhadap bercak putih atau kering, serta uji pull-off berkala untuk memverifikasi kuat ikat.

3.4 Perekat Struktural

Perekat digunakan pada sistem FRP pra-kur — khususnya untuk merekatkan laminat FRP pra-kur (plat) serta batang atau strip FRP yang ditanam dekat permukaan (NSM) ke substrat beton. Perekat menyediakan jalur beban geser antara beton dan sistem perkuatan FRP. Perekat juga digunakan untuk menyatukan beberapa lapisan laminat FRP pra-kur.

Berbeda dengan resin penjenuh, perekat struktural untuk sistem pra-kur diformulasikan untuk:

- Viskositas lebih tinggi (konsistensi pasta) agar menopang berat laminat tanpa melorot

- Kuat kohesif lebih tinggi untuk menahan pengelupasan dan geser pada garis ikatan

- Perilaku tiksotropik untuk menjaga ketebalan garis ikatan pada permukaan vertikal dan langit-langit

- Ekzoterm terkendali untuk garis ikatan yang lebih tebal tanpa degradasi termal

Catatan praktis: Ketebalan garis ikatan untuk laminat pra-kur umumnya 1,5–3 mm. Perekat yang kurang menciptakan rongga dan konsentrasi tegangan; ketebalan berlebih meningkatkan deformasi rangkak di bawah beban tetap. Ketebalan garis ikatan selama pemasangan dikendalikan oleh sekop bergerigi atau sistem spacer yang ditentukan produsen.

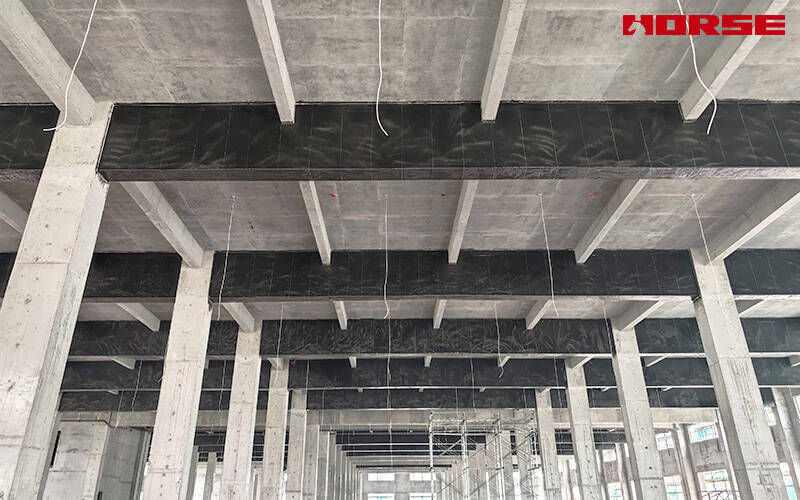

4. Serat: Perkuatan yang Memikul Beban

Serat adalah perkuatan menerus dari kaca, basal, aramid, atau karbon yang digunakan dalam sistem FRP. Serat memberikan kekuatan dan kekakuan yang membuat perkuatan FRP efektif. ACI 440.2R mengenal empat keluarga serat:

4.1 Serat Karbon

Serat karbon menjadi pilihan utama untuk perkuatan struktural karena sifat mekaniknya yang unggul:

Kuat tarik: 2.400–5.000 MPa (5–10× baja struktural)

Modulus elastisitas: 150–250 GPa (sebanding dengan baja)

Kepadatan: 1,5–1,8 g/cm³ (sekitar 1/5 baja)

Inertia kimia: tidak terpengaruh oleh alkalinitas beton

Ketahanan lelah: lebih unggul daripada baja pada pembebanan siklik

Serat karbon tersedia dalam berbagai kelas — kekuatan tinggi (modulus standar), modulus tinggi, dan modulus sangat tinggi — masing-masing dengan kompromi kekuatan/kekakuan yang berbeda. Untuk sebagian besar aplikasi perkuatan bangunan dan jembatan, serat karbon modulus standar berkekuatan tinggi memberikan keseimbangan terbaik antara kinerja dan biaya.

4.2 Serat Kaca

Serat kaca menawarkan alternatif yang hemat biaya untuk kebutuhan perkuatan sedang:

Kuat tarik: 800–1.500 MPa

Modulus elastisitas: 40–85 GPa

Kepadatan: 2,0–2,5 g/cm³

Isolasi listrik: tidak konduktif, aman di dekat infrastruktur kelistrikan

Serat kaca diklasifikasikan berdasarkan komposisi: E-glass (serbaguna), S-glass (kekuatan lebih tinggi), dan AR-glass (tahan alkali, mengandung ≥16% zirkonia untuk kontak langsung dengan beton). Untuk sistem yang direkatkan di luar permukaan, di mana FRP dipisahkan dari beton oleh lapisan perekat, E-glass standar dapat diterima. Untuk aplikasi tertanam atau NSM yang berkontak langsung dengan material semen, AR-glass harus ditentukan.

4.3 Serat Aramid

Serat aramid (poliamida aromatik) memberikan sifat unik untuk aplikasi khusus:

Kuat tarik: 2.000–3.500 MPa

Modulus elastisitas: 70–125 GPa

Kepadatan: 1,4 g/cm³ (terendah di antara semua serat struktural)

Ketahanan benturan: penyerapan energi yang luar biasa

Keterbatasan: penyerapan kelembapan, sensitivitas UV, dan kelemahan terhadap tekan

Aramid FRP terutama digunakan pada retrofitting anti-ledakan, panel tahan benturan, dan aplikasi yang memerlukan perilaku kegagalan tidak getas.

4.4 Serat Basal

Serat basal, yang diproduksi dari batuan vulkanik, muncul sebagai pilihan jalan tengah:

Kuat tarik: 1.100–1.700 MPa

Modulus elastisitas: 80–100 GPa

Kepadatan: 2,6–2,7 g/cm³

Ketahanan alkali: lebih baik daripada E-glass, meski belum banyak diteliti dibandingkan karbon

Basal FRP semakin banyak digunakan pada struktur kelautan, perkuatan pasangan bata, dan sistem tekstil TRM/FRCM.

5. Lapisan Pelindung

Lapisan pelindung melindungi perkuatan FRP yang telah direkatkan dari pengaruh lingkungan dan mekanis yang berpotensi merusak. Lapisan pelindung umumnya diaplikasikan pada permukaan luar sistem FRP setelah tingkat pengerasan perekat atau resin penjenuh yang ditentukan tercapai.

Mengapa lapisan pelindung diperlukan?

Matriks polimer (resin epoksi) dalam sistem FRP sensitif terhadap:

1. Radiasi UV — menyebabkan pengapuran permukaan, perubahan warna, dan degradasi matriks secara bertahap

2. Masuknya kelembapan — dapat memplastiskan resin dan menurunkan ikatan serat-matriks seiring waktu

3. Kerusakan mekanis — benturan, abrasi, dan vandalisme dapat menyingkap serat telanjang

4. Paparan kimia — asam, pelarut, dan bahan bakar dapat menyerang matriks resin

5. Kebakaran — matriks epoksi kehilangan integritas struktural di atas 65–80°C (suhu transisi gelas, Tg)

Kinerja sistem perkuatan FRP ditentukan oleh interaksi seluruh material penyusun — bukan oleh seratnya saja. Kerangka ACI 440.2R untuk material penyusun memberikan struktur yang jelas bagi insinyur dalam menentukan spesifikasi, meninjau, dan memasang sistem FRP:

Resin harus menunjukkan kompatibilitas dengan substrat beton, serat, dan lingkungan — sekaligus menyediakan kemampuan pengisian, kemudahan pengerjaan, dan sifat mekanik yang dibutuhkan aplikasi.

• Empat fungsi resin (primer, dempul, resin penjenuh, perekat) masing-masing melayani tujuan struktural tertentu dalam penyusunan sistem.

• Serat (karbon, kaca, aramid, basal) menyediakan kekuatan dan kekakuan, dengan pemilihan didorong oleh tuntutan struktural dan paparan lingkungan.

• Lapisan pelindung melindungi sistem yang telah mengeras dari UV, kelembapan, kerusakan mekanis, dan kebakaran.

• Kualifikasi sistem memvalidasi rakitan yang telah dipasangkan — dan setiap penggantian komponen membatalkan kualifikasi tersebut.

Horse Construction menyediakan sistem perkuatan FRP yang lengkap dan telah dipasangkan — meliputi primer, dempul, resin penjenuh, perekat struktural, dan perkuatan serat karbon — yang terkualifikasi sebagai sistem terpadu sesuai ACI 440.2R dan standar internasional terkait. Tim teknis kami mendukung insinyur dan kontraktor dalam pemilihan sistem, tinjauan desain, dan pelatihan pemasangan.

Hubungi kami untuk dokumentasi kualifikasi sistem dan dukungan teknis khusus proyek.
