Gaya prestressive efektif

Sebuah sinar RC persegi panjang dipelajari.Lembar FHP pertama kali diterapkan dengan ketegangan F_pf, dan kemudian lembar FRP ditempelkan di bagian bawah balok RC (seperti yang ditampilkan dalam Gambar 1).Ketika lembaran FHP dan beton terikat kuat, jangkar di kedua ujung balok RC dan ketegangan rilis Fpf.

Ketika ketegangan Fpfdilepaskan, diasumsikan bahwa prestised lembar FRP diperkuat balok RC berada dalam tahap deformasi elastik dan sesuai dengan asumsi bagian pesawat.

& nbsp; Sketch dari gaya yang diterapkan ke FHP laminasi

& nbsp; Stress distribusi pada pagi- bagian dari balok RC

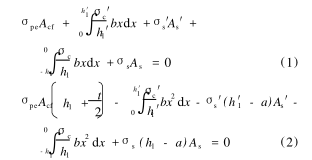

Menurut hubungan keseimbangan statis, persamaan berikut dapat didaftarkan.

Formula: tekanan tensile lembar FHP dirilis oleh ketegangan F pf setelah rilis sigma PE.Artinya, prestressive efektif; _ s dan _ & 39; s adalah tekanan dari batang baja tensile (batang utama) dan batang baja kompresif (menghilangkan).Sigma C dan sigma & # 39; C adalah stres dari beton yang dikenakan pada ketegangan dan kompresi secara hormat.A dan A & # 39; s adalah daerah persilangan dari baja tensile dan baja kompresif hormat.A CF adalah daerah persimpangan-sektor dari lembar FHP.T adalah ketebalan plat FHP.A adalah ketebalan beton yang diperkuat.B dan H adalah lebar dan tinggi balok RC secara terhormat.Definisi simbol lain ditampilkan dalam Gambar 2.

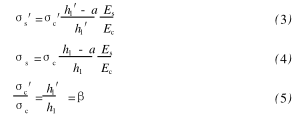

Dalam formulanya, E adalah modulus elastik memperkuat batang baja dan E C adalah modulus elastik beton.

Stres kehilangan

Kehilangan stres tidak dapat dihindari dalam struktur stres, dan ada banyak alasan untuk hilangnya kekuatan yang tertekan.Ada kehilangan stres disebabkan oleh gesekan antara FHP laminasi dan beton, relaksasi stres disebabkan oleh creep dari plat FHP dan kehilangan stres disebabkan oleh elastik kompresi beton.Di antara mereka, kehilangan stres yang disebabkan oleh tekanan elastis beton adalah kerugian stres utama.

Sigma L adalah kehilangan stres, dan sigma PF adalah tensile stres dari plat FHP.

ISPl = ISPF - Abope & nbsp;

Ketika beton dikenakan deformasi elastik di bawah tindakan kekuatan yang mendesak, diasumsikan bahwa ada bagian pesawat sesuai dengan perubahan.

Ikhtilz_pcf= Ikhtilz

Dari hubungan stress- strain

Terbatas ketegangan yang dapat dialokasikan

Setelah tekanan plat FRP terikat pada balok RC yang membutuhkan penguatan, sifat mekanis dari struktur dapat secara efektif ditingkatkan dan efisiensi penguatan dapat ditingkatkan.Namun, tekanan tensile dari plat FHP tidak lebih besar lebih baik, dan masalah dari tekanan tensile tinggi akan menjadi berikut:

(1) kerusakan serat dalam Plat FHP dapat disebabkan.

(2) relaksasi stres dari plat FHP akan meningkat dengan peningkatan kekuatan tensile.

(3) Akhir jangkar akan menyebabkan kerusakan karena stres shear yang berlebihan.

(4) Tekanan tensile akan menyebabkan retak mikro di sisi tensile dari RC beton.Oleh karena itu, tekanan tensile Terapan ke piring FHP harus berada dalam jangkauan yang dapat dialokasikan.
