Perkenalan

Dalam perusahaan industri, seperti industri petrokimia, penggunaan struktur asli dan penggunaan lingkungan telah diubah karena merger dan akuisisi antara perusahaan atau perubahan proses upstream, yang membutuhkan pemeriksaan perumahan dan identifikasi dan penguatan kemudian dan transformasi.

& nbsp; Dalam beberapa tahun terakhir, sebagai salah satu metode penguatan struktur beton yang diperkuat, penguatan serat karbon telah banyak digunakan di jalan raya, jembatan, terowongan dan proyek penguatan bangunan.Sementara serat karbon itu sendiri memiliki kekuatan yang tinggi dan elastisitas tinggi, juga memiliki karakteristik cahaya-berat badan dan daya tahan yang baik.& nbsp;

Situasi Umum Rekayasa

Sebuah perusahaan kimia yang didanai sebelumnya membeli sebuah cat dan cat pabrik kimia.Karena kebutuhan proses peningkatan dan transformasi, perusahaan yang didanai sebelumnya memerlukan inspeksi perumahan dan penilaian dari pabrik produksi utama.Lokakarya yang diperiksa adalah tiga - lantai diperkuat struktur bingkai beton dengan fondasi tumpukan.Area bangunan dari lokakarya adalah sekitar 5200 m2.Setelah pengujian oleh lembaga inspeksi profesional, ditemukan bahwa diameter batang baja di lantai lokakarya utama tidak memenuhi persyaratan desain asli, dan langkah-langkah penguatan yang diperlukan harus diambil untuk lokakarya inspeksi.

Defek

Diameter dan kuantitas memperkuat kolom longitudinal dengan pemeriksaan acak memenuhi persyaratan desain.Perdebatan antara nilai yang diukur dan nilai-nilai yang dirancang dari kolom stirrup diameter dan jarak oleh pemeriksaan acak adalah dalam jangkauan deviasi yang diperbolehkan dan memenuhi persyaratan desain.Diameter dan kuantitas penguatan bawah balok yang dipilih memenuhi persyaratan desain.Perdebatan antara nilai yang diukur dan nilai-nilai diameter yang dirancang dan jarak dari tirup dari balok yang dipilih adalah dalam jangkauan deviasi yang diperbolehkan dan memenuhi persyaratan desain.Ada tiga titik diameter batang baja di lantai yang tidak memenuhi persyaratan desain.Perdebatan antara nilai yang diukur dan dirancang dari jarak batang baja adalah dalam jangkauan deviasi yang dapat dialokasikan dan memenuhi persyaratan desain.Perdebatan antara nilai yang diukur dan dirancang dimensi geometris dari kolom dan balok dan ketebalan lapisan lantai adalah dalam jangkauan deviasi yang teralokasi dan memenuhi persyaratan desain.

Setelah menganalisis inkonsistensi dari tiga batang belakang lantai, ditemukan bahwa diameter rebar transverse dan longitudinal tidak konsisten.Dalam gambar desain asli, penguatan terpisah digunakan untuk penguatan lantai.Penguatan dukungan atas dan penguatan yang lebih rendah dari setiap lempengan secara individual dialokasikan, dan jarak diameter berbeda, yang jelas membawa kesulitan ke konstruksi.Unit konstruksi & # 39; pembangun tidak cukup serius untuk melihat gambar, yang akan mengarah pada masalah di atas.

Pilihan Materials Reinforcement

Menurut masalah yang ditemukan, diputuskan untuk mempertimbangkan situasi yang paling merugikan dari pabrik produksi dan merancang penguatan.Hal ini diasumsikan bahwa slabs dengan berbeda diameter batang baja di dua arah lantai lempengan bawah dalam desain asli semua diasumsikan menjadi lebih kecil diameter ~ 8 @ 200.Karena hanya bagian bawah lantai yang diperkuat, analisis struktural dan perhitungan setiap lantai dilakukan sesuai dengan hanya didukung empat sisi.

Ketebalan lantai gedung pabrik adalah 120 mm, dan rasio penguatan minimum adalah P = Max (0.2, 45 ft / fy)% = Max (0.2, 45 * 1.57 / 270)% = 0.26%.Oleh karena itu, rasio penguatan minimum dari lantai adalah 312 m2 per meter ekstensi.Pada bagian desain aslinya, penguatan struktural adalah (I ~ 10 @ 200).Mengingat situasi yang paling tidak menguntungkan ~ 8 @ 200 (252 mm2 per meteran ekstensi), sekitar 50% dari penguatan lantai di lantai dua dan lantai tiga tidak memenuhi kebutuhan rasio penguatan minimum, jadi penguatan struktural diperlukan.

Pemilihan bahan penguatan adalah karena karakteristik berikut serat karbon penguatan:

(1) Berat diri ringan, batasan ruang kecil dalam konstruksi;

(2) Kekuatan tinggi, fleksibel, dapat membungkus kompleks bentuk komponen, cocok untuk berbagai permukaan komponen;

(3) Perlawanan terhadap korosi kimia dan lingkungan keras seperti asam dan alkali;

(4) Penanggulangan air yang sangat baik;

(5) Kehidupan penyimpanan panjang, dan waktu operasi panjang.Bahan dasarnya bisa beton, batu dan bahan struktural lainnya.

(6) Resistensi suhu tinggi, creep resistensi di bawah beban, baik konsistensi korosi dan kinerja seismik.

Oleh karena itu, pabrik produksi memutuskan untuk mengadopsi skema serat karbon.

Kesimpulan

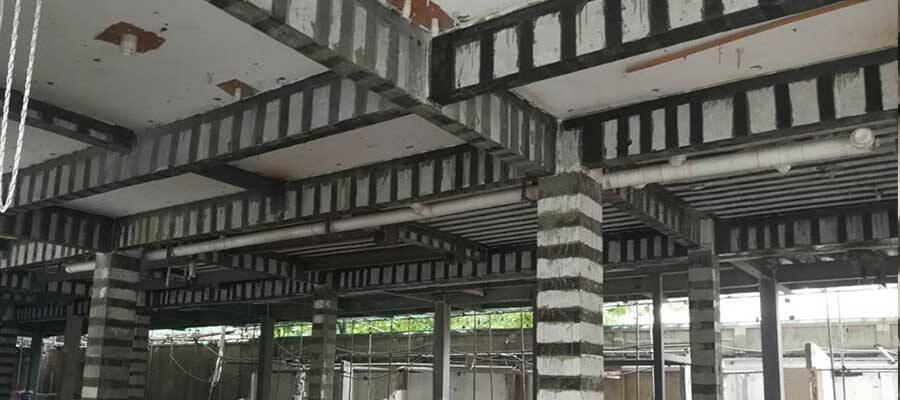

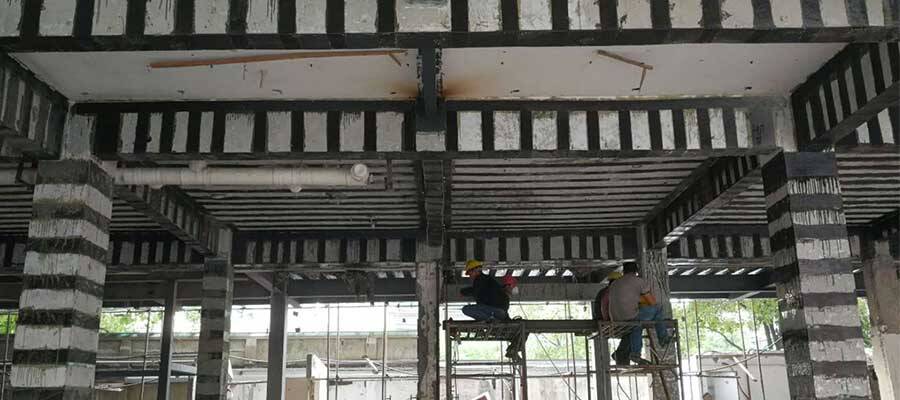

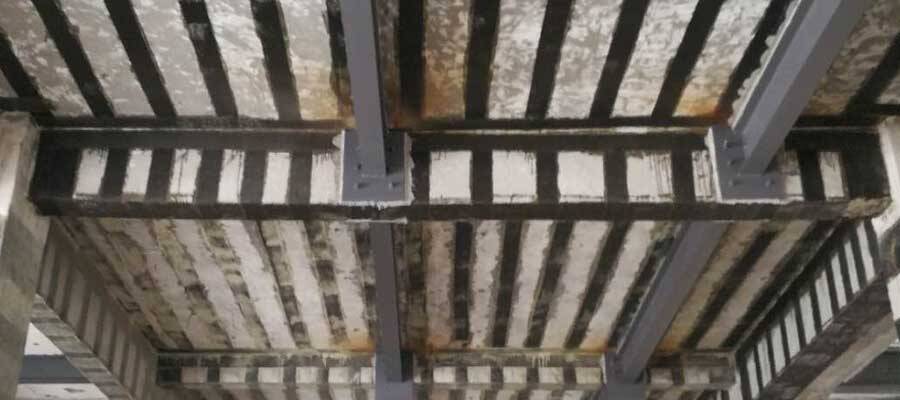

Setelah mengambil langkah-langkah di atas, proyek penguatan CFRP dari pabrik produksi utama perusahaan kimia melewati penerimaan akhir, diperbaiki cacat dari pabrik asli pada biaya yang lebih kecil, menghilangkan keprihatinan pemilik berikutnya, dan berhasil menyelesaikan akuisisi.

Ada banyak kemungkinan untuk meningkatkan teknologi dan renovasi teknologi dalam tahap berikutnya dari pabrik produksi industri, dan banyak aspek yang terlibat.Perbaikan struktural dan renovasi menciptakan kemungkinan untuk penyesuaian tata letak teknologi.Dengan perkembangan yang terus-menerus dan kedewasaan dari desain dan metode konstruksi, penguatan serat karbon sebagai salah satu metode penting dari penguatan struktural dan transformasi yang semakin mencerminkan keandalannya, ekonomi dan kemampuan operasi praktis.
