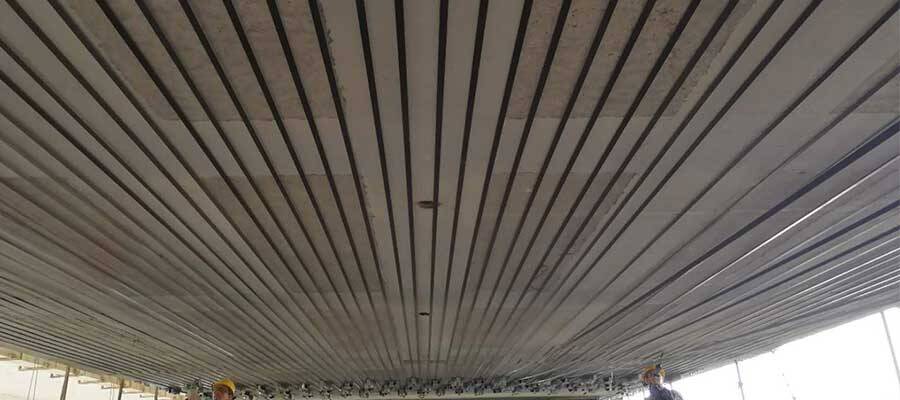

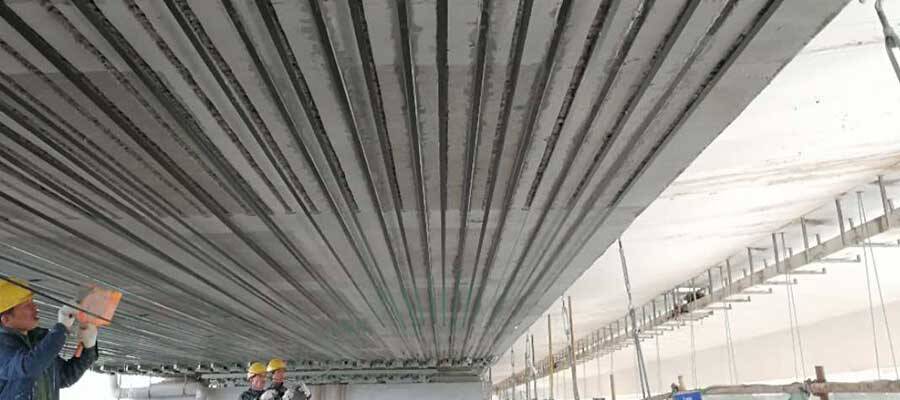

Preses karbon serat plat memperkuat teknologi untuk jembatan

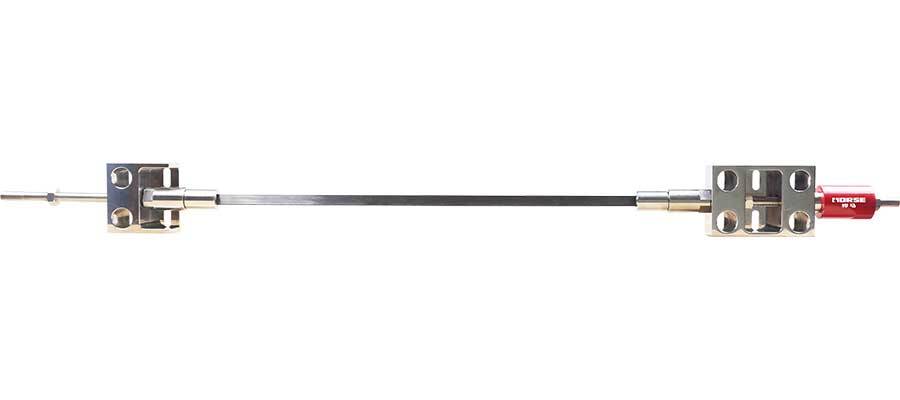

Plat CFRP prestisedadalah salah satu metode penguatan ekstrim eksternal yang paling umum dalam desain dan konstruksi rekayasa sipil di Cina.Ini adalah metode untuk menerapkan tekanan pre- ketegangan stres untuk CFRP dan jangkar ke anggota untuk menjadi lebih kuat.

Lembar serat karbon yang tertekan memiliki rentang stres tegangan yang fleksibel dan variabel, resistensi erosi sedang dan jangka panjang jangka panjang retensi stres.Sebagai generasi baru dari anggota stres eksternal, hal ini dapat mengimbangi kehilangan struk dari untaian baja dan meningkatkan stabilitas keseluruhan struktur dalam kisaran tertentu.

Cacat sistem jangkar datar prestised

Sebagai teknologi penguatan generasi baru, lembaran serat karbon yang prestressive (PCF) memiliki beberapa keuntungan yang tidak dapat dicocokkan dengan teknologi penguatan tradisional, namun masih pasti memiliki beberapa cacat teknis, seperti:

Dalam yang ada pre- stres sistem jangkar datar, cabang utama dari bentuk jangkar adalah saluran berbentuk wedge- dari serpihan datar.Dalam rangka memastikan akurasi dari jenis jangkar ini, proses WEDM umumnya diadopsi (persyaratan kesalahan adalah (+ 0.2mm).Namun, dalam proses pemrosesan yang sebenarnya, mungkin masih ada masalah seperti terlalu besar permukaan kasar atau ukuran tidak sampai standar, dan sulit untuk mendeteksi oleh mata telanjang atau umum mengukur instrumen.Masalah pemrosesan ini dapat menyebabkan karbon serat popping di bawah kondisi stres tinggi, dan ada potensi bahaya untuk keselamatan pribadi.

Pada saat yang sama, untuk membuat papan CFRP dekat dengan permukaan beton, seluruh jangkar sering perlu untuk slot beton dalam proses instalasi.Pekerjaan ini memakan waktu, dan jika lapisan pelindung beton asli terlalu kecil, mungkin menyebabkan bahaya tersembunyi tabrakan dengan batang baja dan tidak dapat dipasang.

Berdasarkan sistem jangkar asli, Shanghai Horse Construction telah mengembangkan sistem jangkar lingkaran baru untuk menekan operasi lapisan serat karbon menjepit melalui penyelidikan lapangan dan penyesuaian teknis dan perbaikan.

Aplikasi yang unik keuntungan dari sistem jangkar melingkar generasi baru

Generasi baru dari sistem jangkar melingkar memiliki keuntungan aplikasi berikut:

1.Karena saluran lingkaran adalah seluruh integral, tidak ada mesin kesalahan dan permukaan kekasaran masalah di sudut belaian persegi, yang menghindari bahaya tersembunyi dari serat karbon papan bermunculan.Pada saat yang sama, keseragaman jangkar melingkar juga menghindari masalah instalasi upside-down.

2.Area persimpangan jangkar melingkar menurun secara bertahap dari pusat ke samping, sehingga slosting dapat dipotong menurut persimpangan trapezoidal.Volume beton yang diperlukan untuk dihapus berkurang sekitar 40% dibandingkan dengan jangkar persegi biasa.Semakin dalam daerah pembengkokan adalah, semakin kecil waktu mengecil, dan kemungkinan tabrakan dengan batang baja sangat berkurang.

3.Area sebenarnya dari jangkar melingkar adalah sekitar 15% lebih rendah dari jangkar persegi biasa, dan beratnya berkurang sekitar 30%.Hal ini dapat mengontrol biaya manufaktur dan mengurangi beban instalasi pekerja.

4.Stres jangkar melingkar terkonsentrasi di tengah, yang menghindari lengkungan di tengah dari belaian bawah kondisi stres besar, yang mengarah ke menjepit tidak stabil dan retak serat karbon piring.
