Renovasi Bangunan Berbahaya dan Pemilihan Metode Reinforment

Empat tujuh lantai kerangka beton bangunan (bangunan) di kota, seperti A, B, C, dan D, termasuk dalam proyek renovasi bangunan berbahaya, di mana dua bagian dari C dan D mengadopsi PC sebelum lantai berongga.Ukuran lempengan berongga: LB.H = 3300 * 600 * 100mm, C25 tingkat kekuatan beton, 6 & lt; 10 rendah kawat baja karbon.Namun, karena ketidaksucian dari paduan kawat baja yang ditekan (rasio penguatan) dalam proses produksi, kapasitas bantalan utama (bending moment) berkurang dan defleksi meningkat.Desain ini memungkinkan defleksi L0-200, i.e.kurang dari 15 mm.Defleksi diukur sebelum penguatan adalah 17- 18 mm, yang terlalu besar.Melihat fakta bahwa lantai telah dipasang, perawatan penguatan dipilih.

Dalam pandangan kurangnya kawat baja prestressing di lantai berongga prestressive, beberapa skema penguatan dianalisis dan dipilih sesuai karakteristik mereka.Putuskan untuk memilih lengketkain serat karbonMetode.

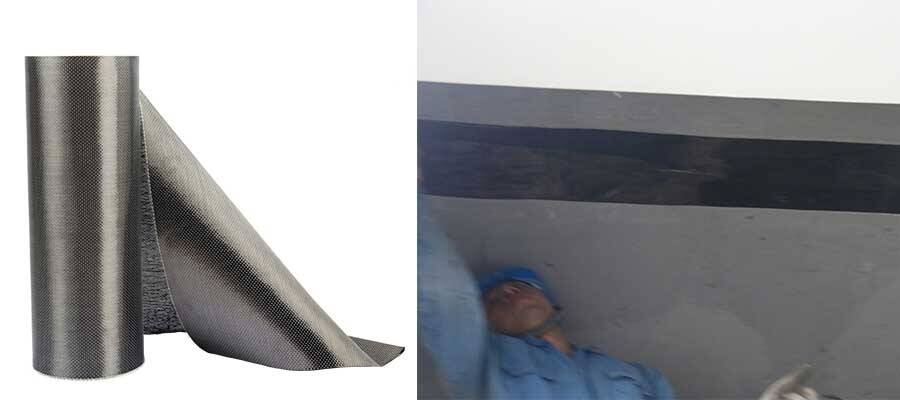

Kain serat karbon adalah jenis baru bahan komposit.Hal ini digunakan secara luas dalam penguatan struktur rekayasa sipil karena sifat yang sangat baik seperti berat ringan, kekuatan tinggi, modulus elastik tinggi, resistensi korosi, konstruksi nyaman, waktu-tabungan dan tenaga kerja.

Serat karbon diperkuat beton (CFRP) adalah teknologi baru yang banyak digunakan dalam struktur beton, yang cepat dan dapat diandalkan.Dan kain serat karbon adalah ringan, kepadatan adalah 1 / 4 baja, dan kekuatan tensile nya adalah sekitar 15 kali kekuatan hasil baja Q235.Kemasan serat karbon dapat meningkatkan kinerja deformasi beton dengan kekuatan tinggi, sangat meningkatkan kekakuan anggota, dan mencapai tujuan mengurangi defleksi.Ini adalah bahan yang ideal untuk memperkuat bagian normal dari lantai pre- stres dengan anggota flexural.

Prinsip teknis CFRP memperkuat dan memperkuat papan lantai stres tidak termasuk dalam Spesifikasi Teknis untuk Reinforcing Concrete Structures karena CFRP memperkuat dan memperkuat struktur lantai preficing adalah teknologi baru.Kertas ini terutama membahas prinsip langkah-langkah perbaikan untuk penurunan yang berlebihan disebabkan oleh penguatan tidak cukup dari komponen asli.

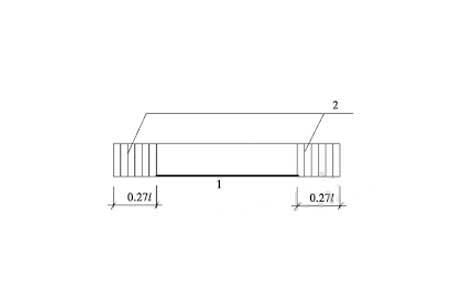

Arah lembaran CFRP terikat sejajar dengan arah sumbu dari lantai hampa prestressive.Anggota yang kuat ditampilkan di Fig.1

Prosedur Konstruksi dan Titik Teknis

(1) Permukaan dasar anggota beton harus dipoles dan dibersihkan, dan kekuatan kursus dasar harus lebih besar atau sama dengan 20 MPA untuk mencegah mengupas.

(2) Ketika piring diperkuat dengan membungkuk, CFRP meluas ke ujung piring sejauh mungkin.Skema kain padat multi- strip dengan serat karbon kain diadopsi.

(3) Lembar serat karbon _ tipe garis tekan transverse harus ditetapkan pada akhir panjang ekstensi lembar serat karbon dan di kedua sisi dari titik aksi beban terkonsentrasi, dan jumlah lapisan serat karbon harus satu lapisan, sehingga untuk membuat penggunaan penuh dari fungsi.

(4) Ketika tumpang tindih dari CFRP diperlukan sepanjang arah gaya, panjang tumpang tindih seharusnya tidak kurang dari 150 mm, dan posisi tumpang tindih dari setiap lapisan terhuyung.

(5) Penerimaan on-site setelah penyelesaian konstruksi terutama untuk mengevaluasi kualitas obligasi antara CFRP dan beton.Jika daerah obligasi kurang dari 90%, obligasi akan tidak valid dan perlu direkonstruksi.

Komentar pada Efek Reinforcement

Berdasarkan prinsip-prinsip di atas, desain penguatan anggota dilakukan.Menurut rumus (4), daerah konversi serat karbon lembar dilakukan.Setelah memperkuat, serangkaian tes dilakukan pada anggota, dan efek ideal untuk meningkatkan kekakuan dan mengendalikan defleksi dalam kisaran yang dapat dialokasikan diperoleh.

Setelah penguatan, kapasitas bantalan aktual anggota meningkat sebesar 18% dibandingkan dengan nilai yang dapat dialokasikan desain, mencapai 11.68 kn / m2.
