Serat karbon memperkuat anggota struktur beton memiliki cara berikut

(1) Tempel serat karbon sepanjang sumbu utama dari komponen untuk meningkatkan resistensi pengendalian komponen

(2) Tempel serat karbon sepanjang arah vertikal sumbu utama dari komponen, dan gaya shear dibagi oleh serat karbon dan stirrup untuk meningkatkan resistensi shear komponen;

(3) Tempel serat karbon sepanjang arah vertikal dari sumbu utama komponen untuk menahan bagian penguatan untuk meningkatkan duktilitas bagian penguatan dan meningkatkan kinerja seismik komponen;

(4) Tempel dan perkuat anggota ketegangan sepanjang arah aksial anggota;

(5) Tempel penguatan kompresi aksial anggota sepanjang arah ring;

(6) Selama penguatan pengendalian, metode menekan lembar serat karbon dapat digunakan untuk meningkatkan efek penguatan.

Kain serat karbon untuk memperkuat bangunan yang ada

Selama pembangunan atau penggunaan komponen bangunan, retak akan selalu muncul karena berbagai alasan seperti desain, materi, suhu, beban, atau karena perubahan kinerja.Pada saat ini, perlu untuk memperkuat komponen sesuai dengan situasi yang sebenarnya.

1 Flexural penguatan balok beton

(1) Serat karbon memperkuat bangunan kuno

Gedung kantor dari pabrik tertentu adalah bangunan struktur tiga lantai beton.Ini telah dibangun selama lebih dari 40 tahun.Karena kehidupan pelayanan panjang dan dekorasi interior parsial, penggunaan beban bangunan telah meningkat.Menurut permintaan pemilik & # 39; s permintaan, bangunan itu penguatan.Analisa hasil perhitungan empiris dan memperkuat balok beton penguatan di lobi.

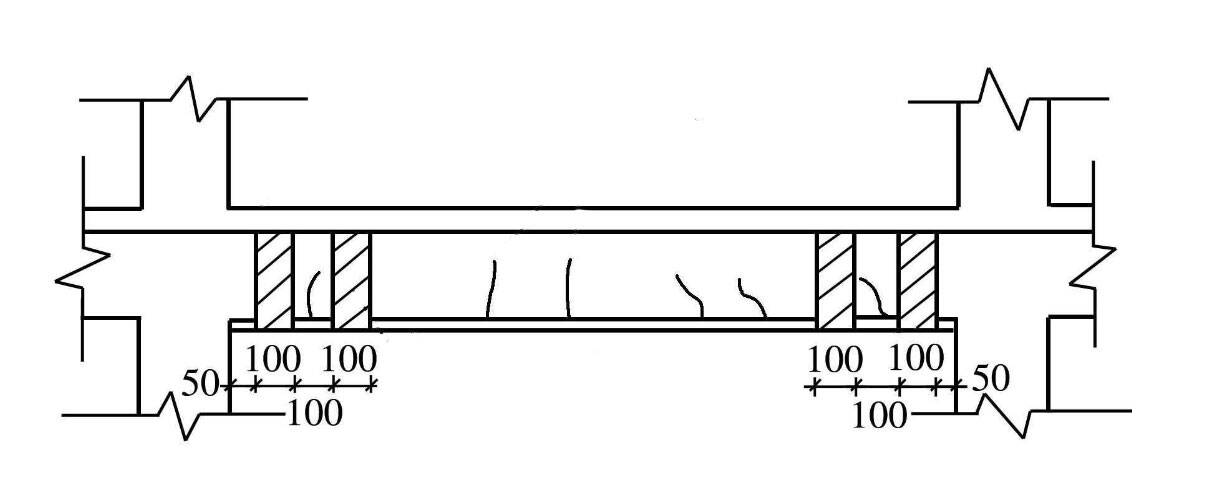

Balok beton penguatan di aula memiliki label yang lebih rendah (lama standar 200), rentang 6 m, dan lebar dan tingginya 250 dan 500 mm secara terhormat.Karena kapasitas flexural dan kapasitas gunting perlu sangat ditingkatkan, 3 lapisan kain serat karbon ditutupi sepanjang bagian bawah balok.Dua lapisan dari 200 mm lebar U- berbentuk kain serat karbon ditempelkan dalam 1.2 m dari akhir, dengan jarak 100 mm.Kain serat karbon pertama berbentuk U- adalah 50 mm jauh dari dukungan.

(2) Serat karbon memperkuat komponen yang rusak

Sebuah bangunan unit pabrik tertentu memiliki 8 lantai, struktur bingkai, dan fondasi tumpukan.Karena penyelesaian tak merata (maksimum 12cm), sebagian besar balok pada lantai 1 sampai 6 pabrik memiliki retak dengan lebar 0.2 sampai 4.5 mm.Beberapa retak menembus tinggi penuh balok.Setelah penilaian, keandalan komponen adalah Kelas C, dan balok perlu segera diperkuat.Mempertimbangkan kondisi konstruksi kompleks di tempat ini, jumlah kerja yang besar, dan periode konstruksi yang ketat, setelah membandingkan dan memilih beberapa pilihan, diputuskan untuk menggunakan kain serat karbon untuk memperkuat.

Rencana penguatan adalah untuk menempel dua lapisan kain serat karbon 10cm lebar di bagian bawah balok, dan pada saat yang sama menggunakan & quot; U & quot; -berbentuk serat karbon kain di kedua ujung balok untuk jangkar kain serat karbon bawah.

2.Penguatan sayap balok beton.

Kedua balok utama dari sebuah struktur rangka beton yang memperkuat di area bangunan umum yang besar memiliki rentang panjang 20m (balok penyeberangan 450mm × 1700mm) dan 4.25m (balok silang) 450mm × 650mm).Tingkat kekuatan beton adalah C28, dan stirrup £10 @ 200 (hoop anggota badan).Sejak balok utama frame memiliki beban terkonsentrasi dari sembilan balok sekunder, balok beruang gaya shear 1322.9kN.Kapasitas shear dari bagian miring dari balok adalah 1323.5kN, yang hanya memenuhi persyaratan.Namun, hal ini ditemukan dari penyelidikan lapangan bahwa ada banyak retakan di girder, dan beberapa retakan bahkan lebih besar dari 0.5mm, yang mempengaruhi struktur kapasitas bantalan dan mengurangi daya tahan dan peralatan struktur.Memperhitungkan pentingnya bangunan, mulai dari meningkatkan keselamatan struktural, balok utama dari frame adalah memperkuat.

Karena struktur frame adalah aula pameran, membutuhkan ruang yang besar dan memiliki pembatasan ketat pada dampak konstruksi.Dengan cara ini, metode penguatan tradisional sulit untuk diterapkan, sehingga akhirnya diputuskan untuk menggunakan teknologi penguatan serat karbon untuk meningkatkan kapasitas gundukan dari balok utama dari kerangka beton penguatan.Untuk memastikan bahwa lapisan serat karbon balok penguatan dapat mencapai hasil yang lebih baik dan memastikan kinerja jangkar untuk menghindari kerusakan ikatan, penguatan mengadopsi sebuah strip kompresi AS metode penguatan penguatan strip

Kesimpulan

(1) Ketika lembar serat karbon digunakan untuk penguatan struktural, konstruksi sangat penting, dan kualitas konstruksi harus dipastikan, jika tidak efek penguatan akan sangat berkurang;

(2) Pertunjukkan jangkar serat karbon memiliki pengaruh besar pada efek penguatan.Dalam rangka untuk memastikan efek penguatan gunting dan memberikan bermain penuh dengan kekuatan serat karbon, diperlukan untuk melakukan pekerjaan yang baik jangkar serat karbon;

(3) Menginformasikan balok beton dengan serat karbon kain dapat mengurangi perluasan retak.Balok-balok itu menguatkan dengan kain serat karbon memiliki celah-celah yang lebih kecil, jarak yang lebih sempit dan lebih kecil daripada balok-balok yang tidak memperkuat.Terutama setelah retakan muncul, ia dapat secara efektif menghambat perkembangan retakan.

(4) Menginformasikan kembali dengan kain serat karbon jelas dapat meningkatkan kapasitas utama bantalan balok.Untuk kapasitas bantalan dari balok, peningkatan dari dua lapisan tidak dua kali dari satu lapisan.
