Pengaruh anggota penguatan itu sendiri.

& nbsp;

Untuk silinder beton,bahan penguatan serat karbondapat menghasilkan efek penahanan lateral seragam setelah penguatan.Dalam beberapa tahun terakhir, setelah banyak penelitian teoritis dan eksperimental, sistem teoritis yang relatif matang telah terbentuk.Sebagian besar bentuk persimpangan dari kolom beton di proyek yang sebenarnya adalah persegi panjang.Karena keterbatasan bentuk persilangan-seksional, tekanan penahanan lateral yang dihasilkan oleh bahan serat komposit pada kolom persegi persegi tidak merata, yang dengan mudah menyebabkan efek penguatan yang buruk.

& nbsp;

Komposit serat karbon memiliki efek yang jelas pada penguatan kulit balok dengan rasio lingkaran kecil.Ketika rasio stirrup dari balok beton dekat dengan rasio penguatan minimum, hambatan shear dari bagian miring dari balok setelah penguatan dapat meningkat 30% ke 40%, sementara efek penguatan tidak jelas ketika rasio stirrup dekat dengan rasio stirrup maksimum.

& nbsp;

Efek dari metode penguatan serat karbon, jarak, dan jumlah lapisan

& nbsp;

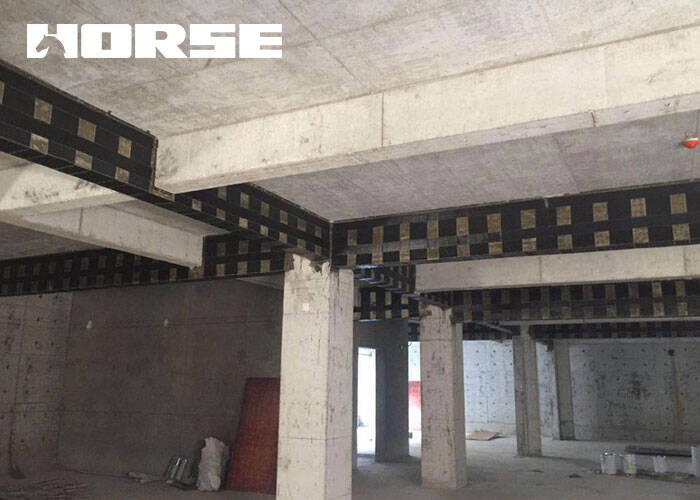

Metode perbaikan

Saat ini, bentuk utama dari ikatan kain serat di rumah dan di luar negeri adalah: membungkus dan menempel, menutup berkelok-kelok dan penempel samping, dan pasting berbentuk U- (termasuk pasting double L-board U- berbentuk).Pasta samping terutama termasuk: X- bentuk pasta di samping, I- berbentuk pasta di samping, pasta penuh di samping, dan pasta paralel dalam arah retak diagonal vertikal.

U-bentuk pasta lebih baik daripada bentuk paste.Tanpa ujung jangkar, menempel pada serat horizontal kain dan serat kain sepanjang retakan diagonal di sisi struktur tidak memiliki efek pada perbaikan resistensi shear struktur.Pasting beberapa serat kain tegak lurus ke retakan diagonal dapat mendapatkan efek penguatan yang sama sebagai pasting berbentuk U-.Konstruksi adonan paket terlampir biasanya harus melalui lantai atau bahkan dinding.Meskipun hasil yang baik dapat diperoleh, sulit untuk mencapai dalam teknik yang sebenarnya.Singkatnya, pasta berbentuk U- dengan ujung jangkar adalah metode penguatan yang ideal.

& nbsp;

spaceing

Dengan mengurangi jarak ikatan dari serat kain, serat kain bisa lebih lama menunda dan mencegah pembentukan retakan utama, membatasi pengembangan retakan kecil, meningkatkan gaya gigitan permukaan serabut, dan secara signifikan meningkatkan daya bantalan shear.Ketika jarak pasta besar, efek penguatan relatif lemah.

& nbsp;

undo-type

Efek dari jumlah lapisan serat karbon kain pada peningkatan kapasitas bantalan dari bagian miring dari balok tidak jelas.Hal ini terutama karena jika satu lapisan disisipkan, bagian dari kain serat karbon di samping balok dapat rusak dan kekuatan sepenuhnya dimanfaatkan.Ketika jumlah lapisan meningkat, panjang jangkar yang diperlukan meningkat, dan panjang jangkar yang dapat disediakan selama penguatan gunting terbatas, menghasilkan kegagalan dari kain serat karbon untuk obligasi, dan kekuatannya tidak dapat sepenuhnya dieksploitasi.Jika langkah-langkah efektif dapat dilakukan untuk memastikan kinerja jangkar dari kain serat karbon, efek penguatan akan lebih baik sebagai jumlah lapisan meningkat.Meskipun peningkatan jumlah lapisan tidak secara signifikan meningkatkan kapasitas gunting, itu memiliki efek penghambat signifikan pada retak balok.

& nbsp;

Efek dari sifat perekat pada efek penguatan

Adaptabilitas dari serat perekat dan karbon jelas untuk mengerahkan sepenuhnya kekuatan tensile dari bahan serat karbon, dan perbedaan dalam sifat mekanis adhesives juga akan mempengaruhi kekuatan ikatan antar muka antara CFRP dan beton, dengan demikian mempengaruhi kekuatan utama bahan serat karbon.

Properti seperti kekuatan shear perekat juga memiliki dampak yang lebih besar pada efek penguatan.Semakin tinggi kekuatan gunting, semakin jelas efek penguatan.

Oleh karena itu, dalam teknik sebenarnya, sifat mekanik, kinerja bekerja, stabilitas jangka panjang dan kompatibilitas dengan serat karbon harus dipertimbangkan ketika memilih adhesives untuk memastikan bahwa perekat sepenuhnya dapat menembus ke dalam celah-celah antara monofilamen serat karbon, sehingga setiap serat karbon bekerja sama.

Invisity dapat disesuaikan dengan pemanasan, dan tidak boleh diencerkan dengan pelarut organik.Agen utama dan agen hardening harus digunakan secara ketat setelah pencampuran, dan campuran yang melebihi waktu yang tersedia tidak boleh digunakan.

& nbsp;

Kontrol kualitas selama pembangunan

Kecuali untuk kondisi khusus, penguatan pembangunan kain serat karbon harus terorganisir sesuai dengan persyaratan proses konstruksi standar.Proses konstruksi standar adalah sebagai berikut.

(1) Perawatan permukaan struktur, menentukan jangkauan permukaan konstruksi, menghapus lapisan rusak, dan memoles permukaan.

(2) Perbaiki permukaan konstruksi untuk menghapus bagian pengupas buruk, memperbaiki semen, mengisi celah-celah dengan resin, dan memangkas permukaan busur dari sudut luar.

(3) Terapkan lapis bawah resin untuk mempersiapkan lapisan bawah resin; terapkan dengan kuas; kering.

(4) Trim permukaan yang tidak rata dan meratakan bagian-bagian yang menonjol; memangkas sudut dalam dengan lancar; mengisi bagian yang dikutip dengan bahan penyeimbang.

(5) Kain serat karbon Pasting untuk mempersiapkan resin immonating; sikat roller lapisan (bawah lapisan); penempelan kain serat karbon konstruksi: kain plastik halus dan disusupi dan decoamed; kuas roller (lapisan atas); lembaran plastik halus dan disusupi.

(6) Pemeliharaan.

(7) perlindungan permukaan.Jika semen atau bahan non-organik digunakan untuk mengisi bagian recesed selama konstruksi, urutan item 3 dan 4 di atas proses konstruksi harus diganti.

& nbsp;

Suhu dan kelembaban

Konstruksi dapat dilakukan hanya ketika suhu udara dan suhu struktur berada di atas 5Aboenim, dan perawatan pemanas dapat dilakukan jika perlu untuk memastikan kebutuhan suhu.Namun, perbedaan suhu antara suhu struktur dan suhu ambien seharusnya tidak terlalu besar untuk mencegah kondensasi.Jika ada kelembaban atau kelembaban di atas 85% pada permukaan konstruksi, pembangunan harus dihentikan dalam cuaca hujan atau cuaca rentan terhadap kondensasi.Ketika ada kebocoran air, berhenti dan melakukan perawatan air.

& nbsp;

Konstruksi persyaratan permukaan kemerahan

Untuk memastikan efek pasta, ketidakrataan dari permukaan konstruksi harus dipangkas ke dalam 1 mm; busur dari sudut luar pemangkasan permukaan harus R = 10 mm atau lebih (ketika menggunakan kain serat karbon modulus tinggi, R = 20 mm atau lebih); sudut harus dipangkas menjadi halus.

& nbsp;

& nbsp;

Menggabungkan komentar

Untuk menyimpulkan, teknologi memperkuat beton dengan material komposit serat karbon, sebagai teknologi penguatan baru, memiliki efek penguatan yang baik.Dengan penetapan penelitian terus-menerus tentang teknologi penguatan serat karbon dan penurunan terus menerus dari biaya komposit serat karbon, aplikasi dari teknologi serat karbon pasti akan lebih populer dan khawatir.
