Penguatan struktural

Penguatan struktural, seperti penggunaan prestressing eksternal, penempelan pelat baja di zona ketegangan struktur, atau penambahan fondasi baja pendukung.Dalam beberapa tahun terakhir, penggunaan penguatan struktur baru material serat karbon bahan komposit untuk menggantikan pelat baja telah menyebabkan perubahan signifikan dalam teknologi penguatan.

Prinsip penguatan serat karbon

1) Serat karbon diperkuat dengan anggota pembengkokan beton.

Penguatan flekdural dari anggota beton yang diperkuat adalah untuk menggantikan atau suplemen kinerja tensile dari batang baja dengan menempelkan serat karbon di area tensile dari anggota, sehingga meningkatkan kapasitas bantalan flekral dari anggota tersebut.Setelah serat karbon ditempelkan, strain serat karbon kecil sebelum beton retak di zona ketegangan komponen.Setelah retakan beton, serat karbon secara bertahap berpartisipasi dalam kerja bersama, dan pertumbuhan strain mempercepat.Setelah batang baja menghasilkan, serat karbon piring sepenuhnya fungsional, dan yang tinggi-kekuatan dan tinggi-efisiensi kinerja sepenuhnya tercermin.

2) Serat karbon diperkuat dengan anggota pembengkakan beton.

Penguatan lembaran beton yang diperkuat adalah menempel serat karbon ke dalam bagian pecahan komponen, di mana peran serat karbon mirip dengan stirrup.Sebelum hasil komponen, strain serat karbon berkembang perlahan-lahan, dan nilai strain maksimum dicapai juga kecil.Setelah hasil komponen, peran stirrup secara bertahap diganti oleh serat karbon, dan perkembangan strain serat karbon dipercepat, dan nilai strain lebih tinggi daripada nilai strain dari stirrup, sementara efek penahanan dari stirrup berkurang, dan strain berkembang perlahan-lahan.

3) Serat karbon diperkuat dengan kolom seismik beton

Fungsi utama serat karbon adalah untuk menahan beton internal.Semacam ini menahan diri adalah menahan diri pasif.Dengan peningkatan tekanan aksial dari kolom beton, ekspansi lateral mempromosikan elongation keliling dari kain serat karbon luar, sehingga meningkatkan kekuatan penahanan lateral.Mekanisme pengendalian diri tergantung pada dua faktor: perluasan transverse kinerja beton dan kenop menahan diri kemampuan serat karbon luar.Beton yang dibatasi oleh kain serat karbon menunjukkan dua tahap proses stres: pada tahap pertama, beton dalam tahap elastis linier mirip dengan beton polos, dengan deformasi lateral kecil, sehingga deformasi lateral serat karbon juga sangat kecil, dan titik batas adalah dekat puncak stres beton.Pada tahap kedua, setelah komponen mencapai kapasitas bantalan tertinggi, ekspansi transverse dan deformasi beton meningkat tajam, strain hoop serat karbon meningkat secara signifikan, gaya menahan diri hoop meningkat, dan tekanan kompresif utama beton meningkat, sehingga menunda menghancurkan beton di zona kompresi.Deformasi plastik dari batang baja longitudinal telah diberikan, dan ductilitas komponen secara signifikan telah ditingkatkan.

Aplikasiplat serat karbonTeknologi penguatan jembatan.

Karakter serat karbon

Kekuatan tinggi dan efisiensi tinggi.Kekuatan tensile dari serat karbon lembar umumnya di atas 3500MPA, yang jauh lebih tinggi daripada baja.Modulus tensile elastisitas 230,000-430,000MPA, yang juga lebih tinggi dari baja.Oleh karena itu, kekuatan spesifik (yaitu, rasio bahan & # 39; s kekuatan untuk kepadatan) dapat mencapai lebih dari 2000MPA / g / cm3, sedangkan kekuatan spesifik dari baja Q235 hanya sekitar 59MPa / g / cm3, dan modulus spesifik juga lebih tinggi dari baja.

Berat ringan dan fleksibel yang baik.Serat karbon memiliki kekuatan yang tinggi dan kualitas yang khusus hanya 1-5 baja.Ia memiliki kekuatan yang tinggi, dapat melingkar, dan dapat disediakan dalam panjang yang lebih besar tanpa tumpang tindih.Dan tidak meningkatkan beban mati dan ukuran bagian, tidak mengurangi izin di bawah jembatan

Konstruksi yang nyaman dan jaminan yang mudah akan kualitas pembangunan.Material tidak perlu diproses terlebih dahulu, prosesnya mudah, dan piring-piring tersebut diperbolehkan menyeberang.

Ketahanan yang baik dan perlawanan korosi.Hal ini tahan terhadap asam, alkali, garam dan atmosfer korosi dan tidak membutuhkan pemeliharaan teratur.

Kebutuhan perekat struktural

Persyaratan: perekat memiliki tensile tinggi dan kekuatan shear, ketangkasan yang baik, resistensi korosi dan ketahanan penuaan.Semua indikator teknis dari pembuatan struktur adhesives melebihi persyaratan & quot; Peraturan Teknis untuk Reinforcement dan Perbaikan Struktur Beton dengan Sehat Karbon Fiber & quot;.

Proses penguatan serat serat karbon

(1) Perawatan dan perbaikan permukaan perekat beton.Pertama, gunakan penggiling sudut untuk menghapus permukaan tebal 12mm.Setelah memoles, gunakan udara yang dikompresi untuk meniup debu mengambang.Akhirnya, menyeka permukaan dengan kain kapas menyerap dibasahi dengan aseton, dan menunggu sampai benar-benar kering.Untuk sarang lebah, permukaan kembung, dan diukir bagian dari permukaan beton, sendi formwork diperbaiki dan diisi dengan spatula untuk mengurangi perbedaan tinggi.Setelah lem perbaikan sembuh (disarankan untuk merasa kering dengan sentuhan), proses berikutnya dapat dilakukan.

(2) Melepaskan (menurut situasi yang sebenarnya dan persyaratan desain, langkah ini kadang-kadang diabaikan).Penguatan serat karbon memiliki efek terbaik dengan bongkar muat moderat.Umumnya, beban hidup dihapus.Load hidup pada komponen seperti personil dan peralatan kantor harus dihapus sementara, dan sementara beban konstruksi harus diminimalkan.Untuk membongkar muatan, sebuah sistem yang terdiri dari jack, backing plates, dan batang ejektor dapat digunakan.Kekuatan reaksi yang diterapkan oleh sistem sangat mudah untuk dikendalikan, sehingga serat perekat pos dan komponen asli dapat dipaksa bersama-sama, dan efisiensi konstruksi tinggi.

(3) & nbsp; Konfigurasikan sticky dipping dan memotong lempeng serat karbon.Metode konfigurasi sama dengan konfigurasi primer dan primer.Jumlah konfigurasi masing-masing harus kurang dari 3kg, siap digunakan; memotong plat serat karbon sesuai dengan ukuran yang diperlukan oleh desain.

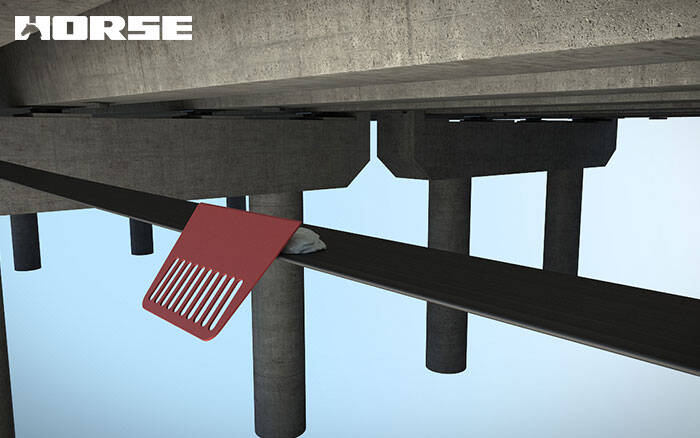

(4) & nbsp; Tempel pelat serat karbon.Resin ikatan disiapkan sesuai dengan peraturan proses yang disediakan oleh produsen produk, dan permukaan dari pelat serat karbon harus dihapus hingga tidak ada debu.Ketika dua lapisan harus ditempelkan, kedua sisi dari lapisan karbon bawah harus dibersihkan.Serat serat karbon yang dibersihkan harus dilapisi dengan ikatan resin segera.Lapisan resin harus menonjol dan ketebalan rata-rata seharusnya tidak kurang dari 2mm.Serat serat karbon dilapisi dengan resin ikatan harus sedikit ditekan oleh tangan ke posisi untuk ditempelkan.Gunakan roller karet untuk kompak secara merata dan lancar sepanjang arah serat, sehingga resin adalah berasal dari kedua belah pihak untuk memastikan ketenangan dan tidak ada void.Ketika banyak serat karbon ditempelkan dalam paralel, kesenjangan antara dua piring seharusnya tidak kurang dari 5mm.Ketika dua lapisan lempeng serat karbon perlu disisipkan, mereka harus ditempelkan terus-menerus.Ketika tidak dapat ditempelkan segera, piring serat karbon bawah harus dibersihkan lagi sebelum ditempelkan.

(5) & nbsp; menyembuhkan.Konhesif struktural dapat disembuhkan dengan baik pada suhu kamar dan suhu rendah.Jika suhu penyembuhan sekitar 25 ° C, itu dapat dimuat dan digunakan dalam 4 hari.Jika suhu penyembuhan sekitar 5 ° C, muatannya bisa digunakan dalam waktu 7 hari.

(6) & nbsp; test.Selama pemeriksaan, Anda dapat menggunakan palu kecil atau tekanan tangan untuk menilai efek pasta.Daerah ikatan total yang efektif seharusnya tidak kurang dari 95%.Jika ada sedikit hollowing, jarum dapat disuntikkan dengan lem untuk memperbaikinya.Pendeteksi muatan juga dapat digunakan untuk komponen penting.Secara umum, nilai standar dari beban beban normal diadopsi.Hasil tes lebih intuitif dan dapat diandalkan, tapi biayanya lebih tinggi.Perlu untuk mempersiapkan jack atau counterbobot (biasanya digunakan karung pasir, batu bata), indikator dial, mikroskop retak, dan berat instrumen.

(7) & nbsp; pertahankan.Setelah 48 jam menempel, bisa dicat dengan mortar M15 tebal atau pasir meledak untuk perlindungan, dan tidak perlu untuk mengobati lingkungan kering.
