Gedung Pusat Administrasi Suzhou Wuzhong terletak di pusat Distrik Wuzhong, Kota Suzhou.Ini dibangun pada tahun 1994 dan adalah sebuah kasta-in-tempat diperkuat beton frame- struktur dinding shear.10 lantai di atas tanah (14 lantai di beberapa bagian), 1 lantai bawah tanah.Tinggi total bangunan adalah 55.75m, daerah konstruksi adalah sekitar 25000m2, dan pondasinya diperkuat beton menumpuk fondasi rakit.

Bangunan ini telah digunakan selama 13 tahun, dan itu jauh dari memenuhi persyaratan fungsional saat ini.Pemiliknya memutuskan untuk melakukan renovasi skala besar pada tahun 2007.Salah satu isi utama adalah penambahan AC pusat, yang memerlukan 52 unit pendingin udara kecil untuk ditempatkan di area atap, dengan beban total sekitar 40t (termasuk rak-rak).Karena atap asli bukan atap manusia dan desain beban langsung kecil, estimasi awal menunjukkan bahwa kapasitas bantalan dari beberapa balok atap lapisan struktur tidak cukup dan harus diperkuat untuk memastikan penggunaan normal.

Skema perbaikan Beam

Persyaratan proses dari metode perbaikan dan kondisi spesifik dari proyek ini, dan pertimbangan komprehensif dari faktor-faktor ekonomi, menggunakan metode eliminasi untuk menentukan rencana perbaikan akhir.& nbsp;

Pertama-tama, karena bangunan terutama gedung perkantoran, tinggi lantai lebih rendah dari bawah, dan tinggi frame beam desain asli adalah 800m, sehingga untuk metode meningkatkan luas permukaan, itu akan lebih jauh mengurangi ruang yang digunakan.Selain itu, jumlah pekerjaan basah di lokasi konstruksi besar dan periode konstruksi panjang, yang tidak memenuhi situasi yang sebenarnya dari proyek tersebut, sehingga yang pertama dikecualikan.

Yang kedua adalah biasanya digunakan steel- terikat perbaikan.Piring baja harus erat melekat ke permukaan balok beton dengan baut ekspansi karet pada interval reguler sepanjang arah longitudinal dari piring baja.Hal ini memerlukan sejumlah besar lubang untuk dibor pada permukaan balok beton.Seperti yang direncanakan periode konstruksi perbaikan pada akhir Mei dan awal Juni, yang bertepatan dengan masuk perguruan tinggi pemeriksaan periode, dan ada sekolah menengah di dekatnya sebagai pintu masuk perguruan tinggi pemeriksaan kamar dan ada juga daerah perumahan, suara pengeboran pasti akan memiliki dampak serius pada mereka.Selain itu, baja-terikat perbaikan memiliki persyaratan yang lebih tinggi pada permukaan yang bekerja dari lokasi konstruksi.Lemari dinding partisi, langit-langit dan pipa di gedung kantor tingkat atas yang asli harus dihapus dalam jumlah besar.Biaya penghapusan dan restorasi masa depan tinggi, dan periode konstruksi panjang.Oleh karena itu, metode perbaikan baja ikatan juga dikecualikan.

Ketiga, untuk metode perbaikan prestisnya, hal ini juga dikecualikan karena persyaratan tinggi untuk peralatan konstruksi, pemintalan di tempat konstruksi, dan biaya yang relatif tinggi.

Setelah negosiasi penuh dan komprehensif perbandingan dengan desain dan kontraktor umum, akhirnya memutuskan untuk mengadopsilembar serat karbonMetode perbaikan.Keuntungan utamanya adalah bahwa periode konstruksi pendek.Yang kedua adalah meskipun harganya sedikit lebih mahal daripada perbaikan baja, manfaat ekonomi yang komprehensif dari pemiliknya masih dapat diterima mengingat penghapusan dan pemulihan di masa depan dari bagian dalam wajah pekerja yang kokoh.

Kapasitas bantalan dari fondasi dan kolom dapat memenuhi persyaratan, tapi membungkuk dan shear bantalan kapasitas dari beberapa balok frame dan balok sekunder tidak cukup dan harus diperkuat.

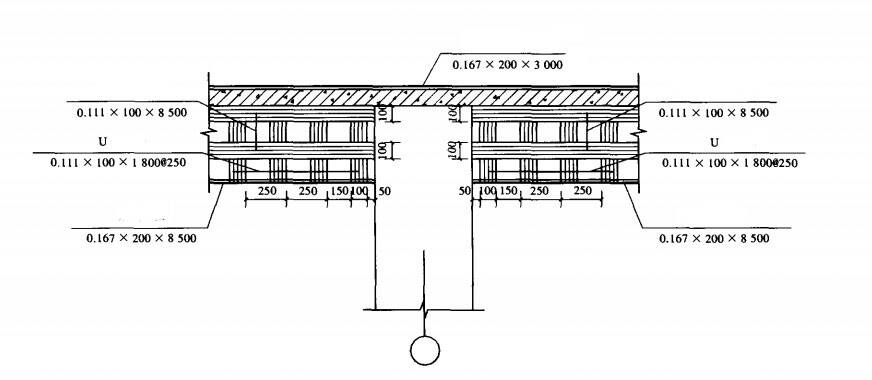

Flexural perbaikan balok dengan serat karbon

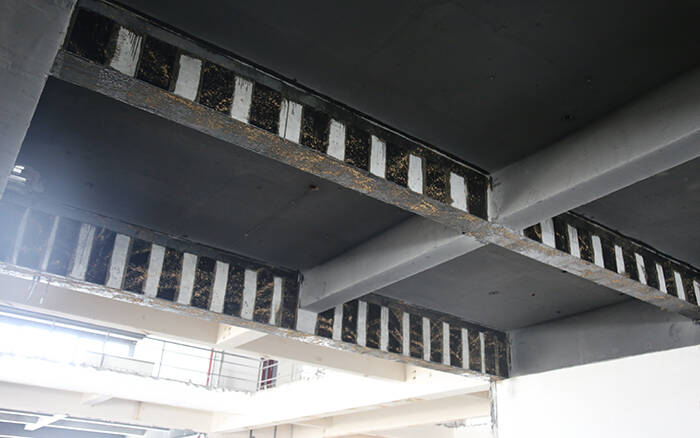

Pangkas balok & nbsp; dengan serat karbon

Proyek ini dimulai pada akhir Mei 2007.Setelah hampir setengah bulan konstruksi, serat karbon lembar disisipkan, yang menciptakan kondisi untuk selanjutnya pembangunan proyek dalam waktu.Bangunan & # 39; proyek renovasi telah selesai dan dikirimkan untuk digunakan, dan tidak ada fenomena abnormal yang ditemukan di bagian yang diperkuat.
