Dengan ringkasan penelitian bahan komposit,komponen komponen karbon & nbsp; fiberbahan komposit, sebagai bahan pengganti atau tambahan bahan untuk bahan bangunan konvensional seperti baja, kayu dan beton, akan semakin digunakan dalam teknik sipil.Dibandingkan dengan bahan konvensional, keuntungan utama dari jenis bahan komposit ini adalah: berat ringan, ukuran yang lebih cocok dan stabilitas termal yang lebih baik, hambatan korosi yang baik, kekuatan yang tinggi, dan daya tahan kelelahan yang baik.Dengan mengubah bahan-bahan komponen dan desain tata letak, alat ini dapat memiliki banyak sifat yang tidak struktural, seperti refleksi anti radar, sifat elektromagnetik, dan peredam akustik.Saat ini, jenis bahan komposit ini terutama digunakan sebagai bahan struktural, seperti jembatan, membangun struktur dan teknik laut, sebagai kekuatan utama bantalan komponen dan bahan struktural.Beberapa komponen struktural dalam teknik sipil juga dapat diperkuat atau diperbaiki untuk meningkatkan kinerja komponen.

& nbsp;

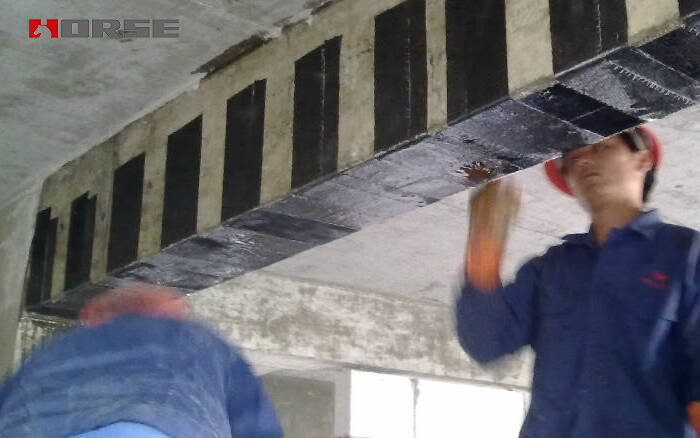

Penggunaan unidirectional karbon & nbsp; serat resin bahan komposit untuk memperbaiki, memperkuat, merenovasi dan membungkus anggota beton dan struktur memiliki makna praktis yang sangat penting.& nbsp; statistik Relevant menunjukkan bahwa hampir 40% dari jembatan raya yang ada 572.729 di Amerika Serikat dianggap memiliki cacat struktural dan fungsional, dan pemeliharaan sangat berat.Metode perbaikan pelat baja yang digunakan di rumah ini memiliki kekurangan seperti kualitas tinggi, kekakuan tinggi, ikatan yang tidak lengkap dengan komponen, resistensi korosi miskin, dan penguatan efek penutup, dan penggunaannya terbatas.Penggunaan komponen gabungan karbon dan nbsp, serat komposit resin untuk memperkuat dan memperbaiki komponen beton menghindari cacat dari perbaikan piring baja dan memperkuat metode dan menciptakan manfaat ekonomi dan sosial yang lebih besar.

& nbsp;

& nbsp;

Efek pematangan dari lapisan yang berbeda dari karbon universal & nbsp; serat kain pada spesimen beton

& nbsp;

Hasil menunjukkan

& nbsp;

(1) Sebagai jumlah dari karbon arah dan nbsp serat; lapisan kain serat meningkat, beban pembobolan maksimum secara bertahap meningkat, menunjukkan efek penguatan yang sangat jelas.Dibandingkan dengan matriks sampel beton tanpa karbon direksional & nbsp; kain serat, ketika satu lapisan dari tunggal karbon & nbsp; kain serat diterapkan, beban melanggar meningkat sebesar 103%.Ketika 2 lapisan karbon dan nbsp yang universal, kain serat dicantumkan, beban yang melanggar meningkat sebesar 201%; ketika 3 lapisan karbon yang universal & nbsp; kain serat dicantolkan, beban yang melanggar meningkat sebesar 257%

& nbsp;

(2) Menempel karbon arah dan nbsp; serat kain di permukaan beton dapat meningkatkan perpindahan utama pada istirahat lebih dari 300%.Perpindahan terakhir ketika spesimen rusak sesuai dengan tingkat pemodelan spesimen, dan peningkatan dalam perpindahan akhir mencerminkan peningkatan dalam fleksibel spesimen, yaitu, peningkatan keandalan bahan.Oleh karena itu, menempel karbon dan nbsp unidireksional; kain serat di permukaan beton dapat secara signifikan memperkuat beton.Dari sudut pandang ekonomi dan praktis, jika tidak ada persyaratan khusus, mungkin lebih tepat untuk menempel dua lapisan dari unidirectional karbon & nbsp; kain serat, karena menempel dua lapisan karbon unidirectional & nbsp; serat kain dapat meningkatkan kekuatan beton lebih dari 2 kali, yang telah sangat ditingkatkan.Resistensi yang merusak beton.Dan menempel lebih banyak karbon arah dan nbsp serat, kain serat akan meningkatkan kekuatan beton, tetapi peningkatan akan berkurang, dan itu pasti akan meningkatkan biaya.

& nbsp;

Efek perbaikan dari komponen karbon dan nbsp, serat kain / epoxy komposit resin pada spesimen beton dengan kesenjangan

& nbsp;

Hal ini dapat dilihat dari gambar:

& nbsp;

(1) Sebelum fraktur, batas perpindahan spesimen beton (belum diperbaiki) kurang dari 1 mm, deformasi allocable sangat kecil, dan beban maksimum yang dapat bertahan adalah sekitar 40% dari beban maksimum (110 kN) dari spesimen beton lengkap yang sama.%.Spesimen ini diperbaiki dengan epoxy putty dan disisipkan dengan 2 lapisan dari unidirectional karbon & nbsp; kain serat, pergeseran retakan meningkat sekitar 35 kali, beban maksimum meningkat sebanyak 9 kali, menunjukkan bahwa robus unidirectional & nbsp; serat kain memiliki efek perbaikan yang sangat baik pada beton yang rusak

& nbsp;

(2) Bagikan kembali spesimen beton dengan komponen karbon dan nbsp, kain serat, terlepas dari apakah beton memiliki cacat prasarana, muatan kegagalan tetap pada urutan yang sama besarnya, menunjukkan bahwa penggunaan dari karbon unidirectional & nbsp; serat kain untuk memperkuat atau perbaikan beton telah mencapai hasil yang baik

& nbsp;

Proses fracture dari spesimen beton diperkuat dengan karbon direksional & nbsp; komposit serat selama kegagalan pembengkokan

Hal ini dapat dilihat dari proses penghancuran komponen beton bahwa keadaan ikatan antar-antar arah antara karbon dan nbsp, serat kain / epoxy komposit bahan resin dan beton merupakan faktor penting mempengaruhi efek penguatan dari komponen unidireksional karbon & nbsp; serat kain komposit.Epoxy resin dengan kekuatan gunting tinggi harus dipilih, dan antarmuka harus diperlakukan dengan benar

& nbsp;

& nbsp;
