Ringkasan Proyek & nbsp;

Gedung CCCC Yihang terletak di area layanan pengiriman Zona Perdagangan Bebas Tianjin, dengan daerah konstruksi 35 216 m2, 1 lantai bawah tanah, 23 lantai di atas tanah, dan 1-3 lantai adalah podiums.Strukturnya adalah struktur dinding semak-tipis dengan sumbu timur-barat.Rentang adalah 8.400mm, lebar sumbu utara-selatan adalah 9 000mm, ukuran bagian frame balok adalah 400mm × 650mm, dan ukuran balok sekunder adalah 200mm × 500mm.& nbsp;

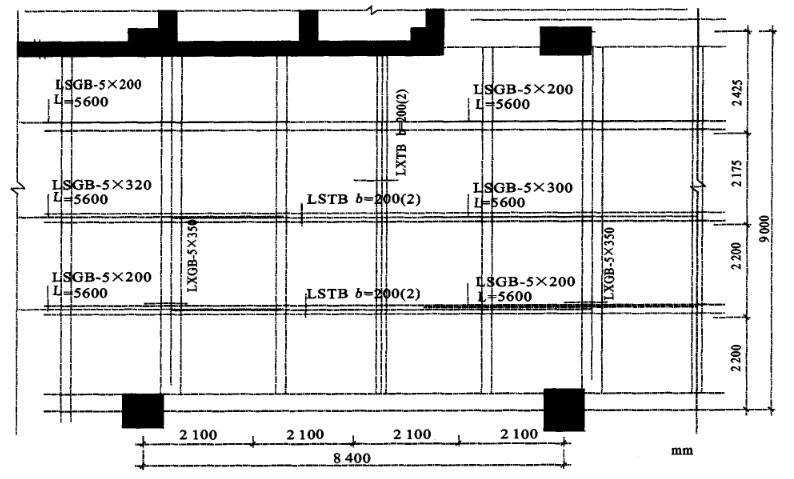

Karena perubahan fungsional dari rumah 4- lantai 4, 3-cerita top beam akan diperkuat dengan menempel pelat baja pada bagian bawah dari balok frame dan pada saat negatif dukungan, dan ikatanserat karbondi bagian atas sinar sekunder.Untuk balok dengan piring baja menempel di bagian bawah, tongkat dua pelat baja di setiap ujung balok dengan 3 x 100 U- berbentuk lingkaran.Sebuah balok dengan serat karbon kain direkatkan ke bagian bawah dari balok, dua karbon kain u- berbentuk lingkaran b = 100mm di setiap ujung balok, dan manik-manik pinggang baja longitudinal pada masing-masing sisi dari balok frame.

Perbandingan pelat baja terikat dan ikatan serat karbon untuk memperkuat

Saat ini, baja ikatan memperkuat dan serat karbon memperkuat dalam beton sering digunakan dalam rekonstruksi dan memperkuat proyek struktur bangunan, dan posisi ikatan memperkuat juga kira-kira sama.Berdasarkan pengalaman konstruksi, pelat baja dan serat karbon yang digunakan dalam proyek ini sekarang dibandingkan dalam hal sifat fisik, teknologi konstruksi, meningkatkan kapasitas, biaya, dan analisis pasar.

1) Properti fisik dari piring baja dan bahan serat karbon

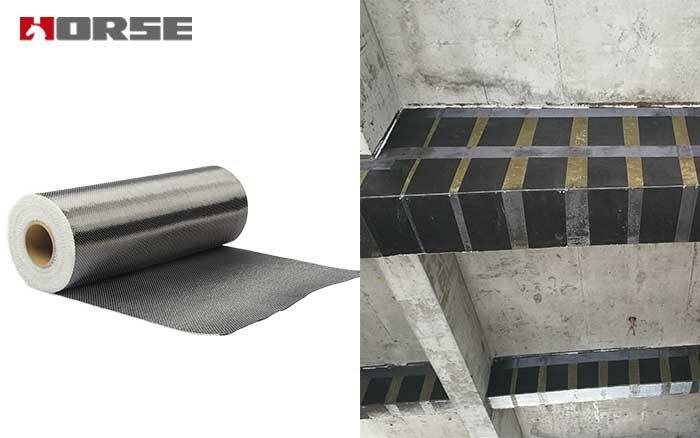

Baja dan kain karbon adalah bahan dengan kekuatan tarik yang tinggi, terutama kekuatan tarik dari serat karbon kain lebih dari 10 kali dari baja biasa.Sifat fisik dari bahan serat baja dan karbon sangat berbeda, yang juga merupakan pertimbangan kunci ketika merancang penguatan skema.Baja yang umum digunakan Q235 dikenal dalam industri konstruksi dan kualitasnya relatif stabil.Kain serat karbon yang baru memiliki transformasi khusus.Kaus karbon yang saat ini digunakan memiliki massa 200- 600 g / m2 dan ketebalan hanya 0.111-0.333 mm.Ketebalan total dari pembangunan yang ditempelkan tidak lebih dari 3 mm, dan dibandingkan dengan komponen beton yang diperkuat, pada dasarnya tidak ada peningkatan berat badan.Ini adalah keuntungan besar dari pengecap serat karbon kain, dan tidak akan mempengaruhi lapisan permukaan komponen setelah konstruksi.Untuk memastikan kualitas struktur beton yang diperkuat, kain serat karbon yang digunakan oleh perusahaan kami adalah produk dari Horse Construction dengan kinerja yang sangat baik dan kualitas.

2) Binder digunakan.

Bahan utama dari binder sangat mirip.Misalnya, perusahaan yang memproduksi adhesives untuk struktur baja juga mulai memproduksi perekat untuk kain karbon.Komponen utama adalah epoxy resin, yang umumnya dibagi menjadi dua komponen: agen utama dan obat agen.Hal ini bahkan dalam proporsi tertentu, memiliki kemampuan kerja yang baik dalam jangka waktu, nyaman untuk konstruksi, dan mulai memperkuat setelah periode waktu.Kedua metode konstruksi juga mirip dalam hal kriteria penerimaan.Selain pemeriksaan penampilan, kualitas perekat adalah bagian penting dan dapat diuji oleh percobaan.Penerimaan penting lainnya adalah bahwa batas kecepatan berongga berbeda, tetapi metode deteksi adalah sama.Untuk pemeriksaan konstruksi kain karbon, jika daerah ikatan kurang dari 95%, dinilai bahwa ikatan tidak valid dan perlu rekonstruksi.Untuk pemeriksaan konstruksi lempeng baja, jika daerah pengikatan efektif dari daerah jangkar kurang dari 90%, dan daerah ikatan efektif dari daerah non-jangkar kurang dari 70%, pelat baja harus dikupas dan disisipkan lagi.

3) Konstruksi jadwal dan ruang.

Ketika menempel kain karbon, tidak perlu untuk mengatur sistem tekanan.Dibandingkan dengan baja menempel, proses konstruksi sederhana, kecepatan konstruksi cepat, dan ruang konstruksi kecil.Hanya 1 sampai 2 orang yang diperlukan untuk mengoperasikan permukaan yang bekerja.Setiap pekerja terampil bisa menyelesaikan hampir 200 m2.Untuk jumlah yang sama pekerjaan, pembangunan periode kain karbon lengket adalah sekitar 40% dari baja lengket

(4) Perawatan permukaan dasar.

Baik baja dan kain karbon lengket memerlukan permukaan padat dari komponen beton, menghapus lapisan karbonisasi, dan menjadi halus dan bersih ketika permukaan dasar diobati.Namun, pengobatan permukaan baja lebih rumit daripada kain karbon.Perlu dipoles untuk memberikan luster logam, dan pola penggilingan tegak lurus ke arah gaya.Kain karbon hanya perlu menghapus permukaan perekat bersih dan tetap kering.

(5) Perbandingan penguatan serat karbon dan mempererat baja dalam meningkatkan kapasitas bantalan komponen.

Piring baja dan kain karbon disisipkan pada balok dan bagian bawah piring untuk meningkatkan pengendalian resistensi komponen, dan menempel di sisi dekat dukungan balok untuk meningkatkan resistensi shear komponen.Namun, kekuatan gunting kain karbon jauh lebih rendah dari baja.Sekarang, desain kain karbon yang ditempelkan tidak menganggap resistensi gunting, jadi beberapa desain masih lebih memilih untuk menempel baja untuk memperkuat.Terutama dalam pembongkaran dan penguatan komponen yang rusak dalam transformasi struktural dengan kekuatan yang lebih kompleks, metode penguatan samping balok dan saat negatif dari dukungan dalam proyek ini adalah untuk tetap pelat baja, yang juga dianggap.

Serat karbon penguatan dan penguatan baja terikat dapat meningkatkan kapasitas bantalan komponen sampai batas tertentu, tetapi metode penguatan tidak adalah Maha Kuasa.Karena serat karbon penguatan dan terikat baja penguatan dilakukan berdasarkan komponen asli, ukuran persilangan-sektor, penguatan, dan peningkatan kekuatan beton dari struktur asli batas batas yang mereka dapat memainkan peran.

Dalam hal biaya.

Q 235 b pelat baja dengan bagian 5 mm X 100 mm dapat memberikan kekuatan desain sekitar 5 X 100 X 215 = 107 (kN).Jika diubah menjadi kain serat karbon dengan lebar 100 mm dan ketebalan 0.167 mm, kekuatan desain dari kain karbon diasumsikan menjadi 3 500 MPA.Lalu kekuatan desain yang disediakan oleh kain karbon adalah 0.167 X 100 X 3 500 = 58 (kN).Secara umum, kekuatan dari lapisan baja 5mm tebal setara dengan dua lapisan kain karbon.Tapi menempel 5 mm tebal pelat baja lebih mahal daripada menempel dua lapis kain karbon.
