Memperkenalkan perlakuan penguatan dermaga kecil berdinding gerbang debit banjir Jinweizhou Hydropower Station.Proyek penguatan menggunakan kombinasi dari pelat baja terikat eksternal danpenguatan struktur serat karbonuntuk memperkuat dan memperbaiki tipis piers dari tumpahan tersebut.

1 Tilikan Projek

Pada tahun 2010, selama pemeriksaan rutin pertama bendungan, ditemukan bahwa ada retakan di sekitarnya dari tabung hidrolik dukungan dari banjir debit gerbang dermaga.Setelah pemeriksaan, ada celah di 23 dermaga.Beberapa piers memiliki sepuluh, dan beberapa piers memiliki lebih dari 20, total lebih dari 300.Sebagian besar retak vertikal dan tegak lurus ke bidang dermaga.Beberapa celah cenderung dengan sudut miring 30 ° -45 °.Panjang dan bentuk beberapa retakan di kedua sisi dermaga yang sama diduga untuk menembus celah-celah.Jika diizinkan untuk mengembangkan, itu akan memiliki dampak yang lebih besar pada struktur dermaga, sehingga dermaga harus diperkuat.

Karena tidak ada struktur bantalan di sekitar dermaga Qianzha, beban di dermaga tidak dapat ditransfer.Jika piers pintu tua dihancurkan dan dibangun kembali, tidak hanya piers pintu harus dibangun kembali, tetapi gerbang overflow dan membuka dan menutup sistem juga harus dirancang ulang dan dibangun, yang akan memiliki waktu lama dan biaya rekayasa tinggi dan kerugian besar.Jika bagian-persimpangan gerbang dermaga diperbesar untuk meningkatkan kapasitas bantalan, kapasitas debit banjir akan berkurang.Hanya hoist yang dapat digunakan terus menerus, dan gerbang perlu direproduksi.Skema ini rumit untuk membangun, membutuhkan waktu yang lama, dan memiliki biaya rekayasa tinggi dan sulit untuk mengimplementasikan.

Memperhitungkan operasi aman dan stabil dari Stasiun Hydropower Jinweizhou di masa depan, dan tidak akan mempengaruhi manfaat proyek, penguatan dan penguatan dari pengisi gerbang banjir harus mengikuti prinsip-prinsip dasar berikut.

(1) Rencana harus ekonomis, wajar dan nyaman untuk konstruksi

Pertimbangan penuh harus diberikan pada situasi saat ini dermaga dan karakteristik gaya setelah penguatan, dan analisis keseluruhan dermaga harus dilakukan untuk memastikan bahwa dermaga memiliki garis transmisi gaya yang jelas dan struktur dapat diandalkan setelah penguatan.Indikator ekonomi yang komprehensif harus dipertimbangkan, dan langkah-langkah efektif harus dilakukan dalam organisasi perancangan dan konstruksi untuk mempersingkat periode konstruksi dan mengurangi dampak pada lingkungan dan fasilitas yang berdekatan.

(2) Membuat penggunaan terbaik dari kapasitas bantalan dari dermaga asli

Selama penguatan dan penguatan, bentuk dermaga harus disimpan sebanyak mungkin untuk mengurangi kerusakan

2 Reinforcement solusi teknis

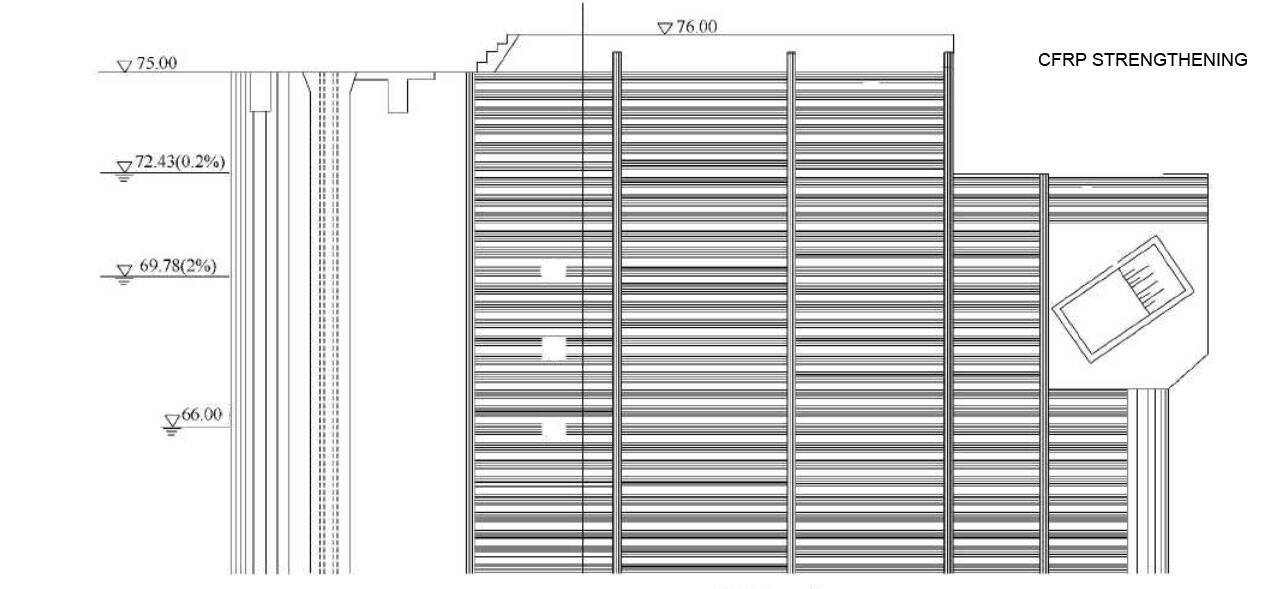

Berdasarkan analisis di atas, perawatan penguatan dari gerbang yang ditutup-tutupi dari gerbang yang banjir Jinweizhou Hydropower Station dapat dilaksanakan dengan tongkat baja dan kain karbon.Artinya, alur dangkal diperkuat oleh kombinasi menempel lempeng baja strip dan menempel kain serat karbon.

Rencana implementasi spesifik adalah: menyegel celah-celah dari dermaga gerbang dengan lem pengelompokan.Untuk piers gerbang dengan kipas yang tidak cukup berbentuk baja bar, alur dangkal yang terikat dengan garis berbentuk pelat baja untuk memperkuat dan memperkuat kekuatan tarik.Untuk retak beton dermaga, menggunakan serat karbon kain untuk memperkuat itu.Permukaan dermaga gerbang diperkuat dengan semen semen polimer mortar untuk perlindungan.

1) Pengobatan permukaan dari dermaga gerbang

2) Melepaskan piers gerbang: Untuk memastikan gaya terkoordinasi, piers gerbang harus benar-benar dibongkar sebelum penguatan.

3) Secara eksternal strip pelat baja yang dilem: tongkat strip pelat baja di satu sisi dermaga gerbang, sekitar 15 potong dari kolam stilling dan bagian celemek, dan sekitar 21 potong dari bagian gerbang bawah

4) Tempel kain serat karbon: Tempel serat karbon kain di permukaan dermaga

5) Perlindungan permukaan: Setelah kain serat karbon disisipkan, cat ketebalan tertentu semen mortar pada permukaan dermaga untuk melindungi bagian dalam dermaga

Ringkasan projek

Analisa stres dilakukan sesuai dengan metode mekanik bahan, dan hasil perhitungan menunjukkan bahwa struktur dermaga dapat memenuhi persyaratan setelah penguatan dermaga tipis dari gerbang pelepasan banjir Jinweizhou Hydropower Station.Menempelkan piring baja dan kain karbon di luar secara efektif dapat memecahkan masalah dari kapasitas bantalan yang tidak cukup dari piers gerbang berdinding dan beton retak
