1 Perbandinganstructural penguatan& nbsp; metoda penguatan untuk struktur beton

Untuk dinding, balok, kolom, dan lapisan lantai struktur bingkai beton, retakan dan penumpahan dinding terjadi, menghasilkan penurunan kapasitas bantalan balok dan kolom, dan ketika persyaratan keselamatan tidak terpenuhi, metode penguatan tradisional adalah untuk menghapus bagian dari permukaan.Lapisan beton dituangkan di sekitar bagian yang dapat digunakan dari seluruh dinding, lantai, balok dan kolom untuk membentuk pembungkus pelindung, yang merupakan & quot; metode penguatan bagian yang diperbesar.& quot; Atau gunakan bagian baja untuk memperkuat balok dan kolom, yaitu, metode baja ikatan eksternal & quot;.

Metode bagian yang diperbesar dapat digunakan untuk memperkuat balok dan kolom.Namun, metode ini memiliki periode pembangunan yang panjang dan membutuhkan bantuan terus mengalir.Ada operasi basah di situs, yang mempengaruhi penggunaan normal struktur, dan peningkatan di daerah persimpangan-sektor akan mengurangi ruang bangunan.Metode baja terikat eksternal cocok untuk penguatan kolom batu yang tidak memungkinkan untuk meningkatkan ukuran persimpangan-seksi dari anggota asli, tetapi membutuhkan peningkatan yang signifikan dalam kapasitas lintas-sectional bantalan.Namun, penggunaan baja lebih besar, biaya penguatan lebih tinggi, dan tidak cocok untuk digunakan dalam suhu yang lebih tinggi atau lembab dan korosif lingkungan, dan ukuran perlindungan yang mirip dengan struktur baja diperlukan, dan biaya pemeliharaan berikutnya lebih tinggi.

Kemunculanlembar serat karbonmembuat penguatan lokakarya bingkai beton pilihan yang lebih baik.Dibandingkan dengan metode seksi diperbesar tradisional dan eksternal terikat metode baja, serat karbon penguatan sederhana untuk membangun, menghemat ruang, dan memiliki kehidupan penguatan panjang.Pada saat yang sama, operasi konstruksi lingkungan dan kebutuhan peralatan sederhana, kualitas konstruksi mudah untuk menjamin, dan biaya penguatan rendah.Setelah penguatan selesai, ukuran struktural dan berat badan tidak meningkat, dan juga memiliki daya tahan yang baik.Oleh karena itu, sebagai jenis baru penguatan bahan, serat karbon lebih dan lebih banyak digunakan dalam penguatan komponen bangunan.

2 skema skema Reinforcement dan teknologi konstruksi lapisan serat karbon diperkuat struktur beton

Serat karbon dengan kekuatan tarik yang sangat tinggi sebelum dihamili dengan resin epoksi menjadi bahan penguatan komposit.Kemudian paste itu sepanjang arah tensile anggota atau tegak lurus ke arah crack untuk membentuk anggota gabungan gaya, sehingga bahan serat karbon dan beton yang asli diperkuat dapat stres bersama-sama.Tingkatkan pengendalian dan resistensi shear komponen, meningkatkan kekuatan, kekakuan, dan kemiringan struktur, dan mencegah retak lebih lanjut komponen.

2.1 Rancangan skema Reinforcement

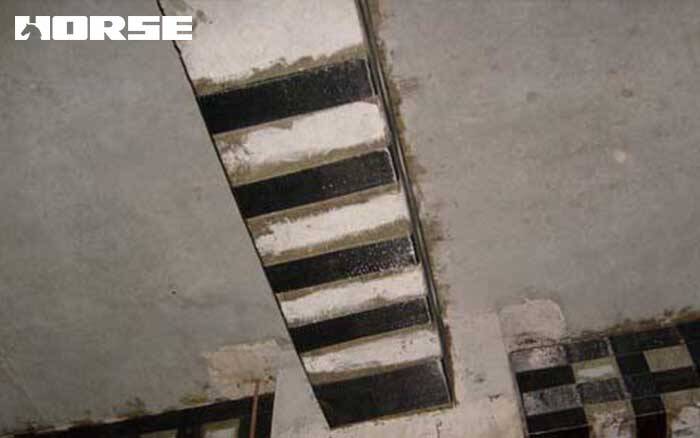

Untuk melaksanakan penguatan komprehensif bangunan, pertama kita harus melaksanakan pengukuran yang akurat dan akurat menghitung tingkat kerusakan ke dinding, lantai, balok dan kolom di gedung.Analisa bagian mana yang perlu diperkuat dengan bahan serat karbon dan bagian mana yang hanya perlu pemeliharaan dasar dan penguatan.Misalnya, dinding yang rusak sedikit harus dicat ulang untuk pemeliharaan, sementara balok rusak parah dan kolom harus diperkuat dengan lapisan serat karbon.Kedua, diperlukan untuk menganalisis secara akurat derajat kerusakan dari posisi yang berbeda dari seluruh frame, seperti kerusakan balok frame, kolom frame, dan beam-kolom sendi, untuk memahami metode penggunaan spesifik bahan serat karbon.Misalnya, dua lapisan lembaran serat karbon dapat ditempelkan di bagian bawah balok frame, dan kemudian kain serat karbon dapat ditempelkan dalam metode past longitudinal dan U- berbentuk untuk lebih meningkatkan kapasitas flekdural frontal bantalan dan kemiringan bantalan kapasitas balok dan kolom.Pada saat yang sama, kekuatan tarik dari balok dan kolom dapat ditingkatkan, dan peningkatan lebih lanjut retak dapat melengkung secara efektif.

2.2 Konstruksi teknologi dan titik operasi serat karbon penguatan

Proses teknologi dapat dirangkum sebagai berikut: posisi dan laying-off, persiapan konstruksi, perawatan permukaan beton, lapisan bawah resin, pengesahan serat karbon, lapisan kain, menyembuhkan dan menyembuhkan, penerimaan penyelesaian.

3 Kasus aplikasi dari serat karbon penguatan

Tiga cerita aslinya mengajar bangunan dengan struktur bingkai di sekolah menengah memiliki total daerah konstruksi 3100 meter persegi.Tingkat kekuatan beton dari setiap lapisan adalah sebagai berikut: kolom horizontal adalah C30, gagangnya adalah C25, pondasinya adalah fondasi independen di bawah kolom, dan fondasinya terkubur di kedalaman 2.2m.Bangunan pengajaran selesai tahun 2002 dan digunakan.Sekarang karena kebutuhan fungsional, direncanakan untuk menambahkan lantai ke struktur asli sebagai ruang baca untuk siswa dan guru.

Menurut metode saat ini untuk menambah lantai dan penguatan struktural, sekolah & # 39; yang diusulkan rencana pembangunan adalah: The new added storey kolom memperkuat pengeboran dan penanaman teknologi untuk langsung memimpin penguatan dari posisi kolom asli.Metode untuk meningkatkan bagian-persimpangan kolom bawah diadopsi, yaitu, dengan meningkatkan ukuran persimpangan-seksi dari anggota asli, untuk mencapai tujuan meningkatkan kapasitas bantalan.Tiga lapis balok dari struktur asli diperkuat oleh benang serat karbon menempel.

Pilih lembar serat karbon seri HM-30, parameter teknisnya adalah: ketebalan lapisan tunggal = 0.167mm; elastik membran E = 2.30 x 10⁵Mpa.

Setelah bangunan di atas telah ditambahkan dan diperkuat menurut teknologi konstruksi di atas, mereka telah dimasukkan ke dalam digunakan.Setelah pemeriksaan dan pengamatan, kolom frame tidak memiliki tanda-tanda jelas perubahan atau kerusakan, dan efek perawatan penguatan yang baik, yang dapat memenuhi persyaratan keselamatan struktural.

Kesimpulan 4

Para anggota beton diperkuat oleh lapisan serat karbon memiliki sifat mekanik yang sangat baik, kinerja tahan air, resistensi terhadap perbedaan suhu alami, dan kuat alkali resistensi beton biasa, dan juga memiliki keuntungan stabilitas dimensi.Karena bahan serat karbon lebih ringan, juga dapat mengurangi berat bangunan tanpa meningkatkan beban pada fondasi bangunan asli karena penguatan.Pada saat yang sama, penggunaan bahan serat karbon juga dapat mengurangi periode konstruksi dan menghemat biaya penguatan.Keuntungan dari teknologi penguatan serat karbon dibandingkan dengan teknologi penguatan lainnya akan memungkinkan teknologi penguatan serat karbon menjadi lebih banyak digunakan dalam penguatan struktur beton.
