Ringkasan Projek

Sebuah box- lantai 49- struktur bingkai di Guangzhou adalah gedung kantor komersial.Lantai 3 dari ruang bawah tanah dan lantai 4 dari podium adalah pusat perbelanjaan.Lantai 3 sampai 7 bawah tanah selesai pada tahun 1999.Bangunan ini panjangnya 38m dan 36.Lebarnya 8 m.Balok dan galian yang karam-in-tempat, dan desain beton kelas kekuatan adalah C30.Sebagai pemilik dimodifikasi asli gambar bangunan, eskalator ditambahkan di lantai dua untuk memungkinkan pelanggan untuk datang dan pergi.Untuk memastikan bahwa struktur asli masih dapat digunakan normal setelah beban lantai tambahan dari eskalator yang ditambahkan, balok frame asli dengan bagian silang 600mm X 1000mm dan rentang 7400mm yang menanggung beban eskalator harus diperkuat.

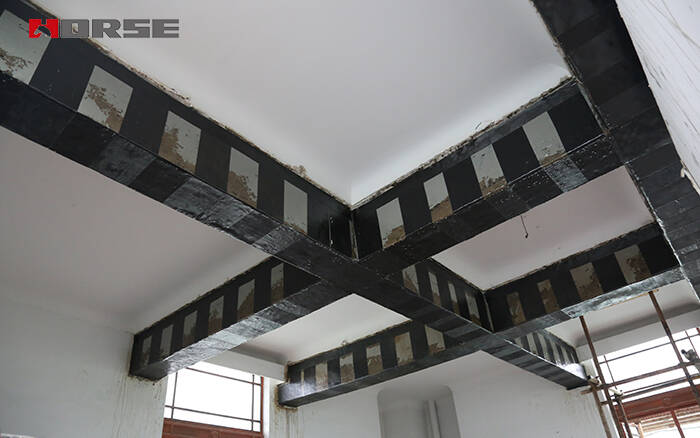

Lembar serat karbon diperkuat dengan frame beam skema

Menurut persyaratan dari jadwal proyek konstruksi, untuk mencapai efisiensi keamanan dan konstruksi, setelah membandingkan metode penguatan bagian tambahan, penguatan baja luar, dan serat karbon penguatan lembar, diputuskan untuk menggunakan kain serat karbon untuk memperkuat komponen.Metode ini dapat meningkatkan pengendalian dan resistensi shear dari balok frame tanpa meningkatkan bagian balok, dan memiliki karakteristik berat cahaya, kekuatan tinggi, dan daya tahan yang baik.Pada saat yang sama, tempat kerja basah dapat dihindari dan lingkungan konstruksi dapat dilindungi.Karena peningkatan beban dari balok frame, diperlukan untuk menghitung penguatan sinar & # 39; s normal dan miring bagian oleh pasting serat karbon lembar.& nbsp;

Rencana perbaikan

Mengganti beban eskalator yang baru ditambahkan, ukuran bagian, span, kekuatan beton dan penguatan bagian asli dari balok frame asli ke dalam formula perhitungan untuk pembengkokan dan penggulung bagian miring, dan akhirnya skema penguatan dari balok frame diperoleh.Bagian bawah balok disisipkan dengan double lapis serat karbon kain dengan lebar 500mm dan panjang 7400mm.Tempelkan lingkaran berbentuk U- lapis menengah dengan lebar 200mm sepanjang panjang penuh dari balok, dengan jarak 350mm.Tinggi menempel dari lingkaran berbentuk U- yang diambil sebagai tinggi dari daerah komponen.Setelah lingkaran berbentuk U- ditempelkan, tongkat lembar benang karbon longitudinal di ujung atas balok dan di kedua sisi pinggang.Lebar manik-manik adalah 200mm (lihat angka).Spesifikasi serat karbon adalah 300g / m2, 0.167mm tebal.

Apakah ikatan antara lembaran serat karbon kain dan lapisan dasar yang baik dapat dinilai dengan metode berdebar.Kriteria eligibilitas adalah:

1) Drum berongga area tunggal kurang dari 0.13 meter persegi

2) Drum berongga menempati kurang dari 5% dari total area;

3) Drum rata-rata berongga kurang dari 10 tempat per meter persegi.

Kesimpulan

Teknologi yang menempel kertas serat karbon untuk memperkuat dan memperbaiki struktur beton adalah menggunakan perekat perekat pendukung untuk menempel lembaran serat karbon pada permukaan beton untuk membuat lapisan serat karbon tekanan suling.Hal ini dikoordinasikan dengan deformasi beton dan beruang gaya bersama-sama, sehingga memainkan peran penguatan struktural.

Proyek ini mengadopsi metode penguatan benang serat karbon untuk memperkuat balok frame.Kualitas konstruksi tinggi, efisiensi konstruksi tinggi, dan penggunaan berikutnya tidak memerlukan pemeliharaan rutin.Setelah penguatan dimasukkan ke dalam digunakan, kondisi yang baik dan efek yang diharapkan dicapai.Hal ini layak untuk popularisasi dan aplikasi.
