Beam dan Slab Penguatan

Gambaran keseluruhan proyek

Proyek ini adalah proyek renovasi bangunan kantor baru Beijing Bank of China Bank. Karena perubahan fungsi, struktur lokal dari enam, sepuluh, tiga belas dan tujuh belas lapisan diperkuat dan direkonstruksi.

Bahan serat karbon yang digunakan untuk memperkuat struktur, dan berat per unit area adalah 200g / m2. Konstruksi kain serat karbon adalah dua lapisan.

Persyaratan desain

 (1) nilai standar beban hidup untuk penguatan dan rekonstruksi lempeng lantai tidak boleh melebihi 5KN / m2.

 (2) sebelum menempelkan kain serat karbon, anggota penguatan harus dibuang, dan komponen struktural asli harus diproses untuk mengungkapkan dasar struktural baru.

 (3) permukaan kain serat karbon dicampar dengan mortir. Batas kebakaran dari semua komponen diperlukan untuk memenuhi persyaratan perlindungan kebakaran untuk struktur utama bangunan.

 (5) kunci untuk peningkatan kualitas konstruksi adalah konstruksi prosedur berikutnya pada akhir setiap proses dalam konstruksi.

 (6) dalam konstruksi dekorasi, dilarang menghancurkan kain serat karbon yang telah selesai.

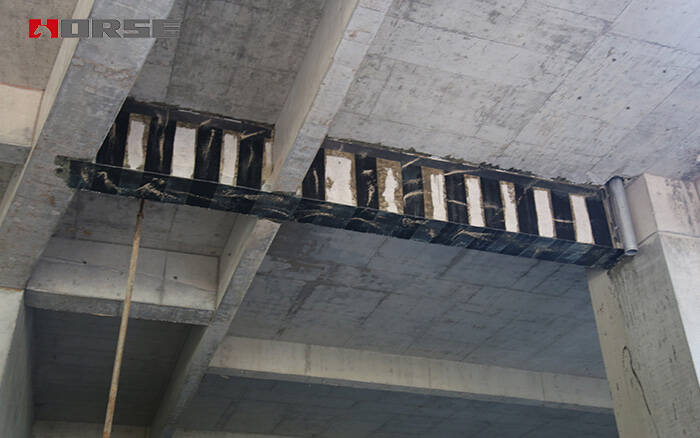

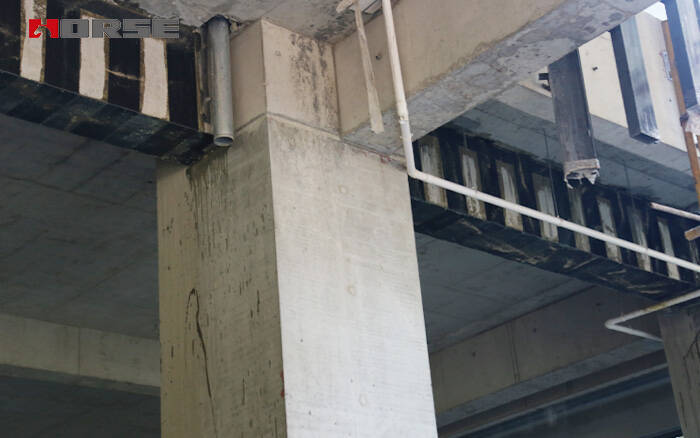

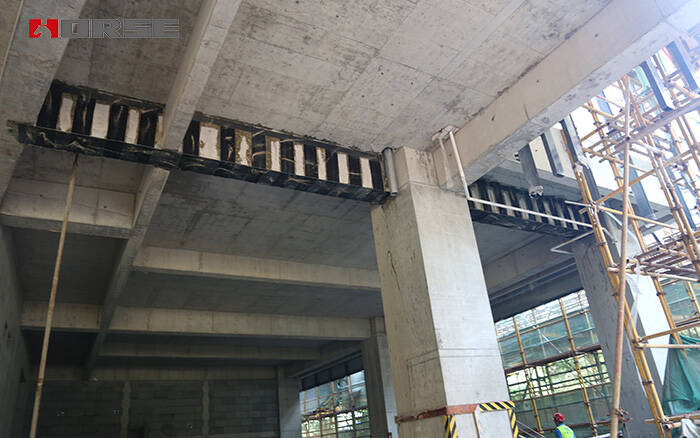

Beam dan Slab FRP Penguatan Bank China

Konten konstruksi

 (1) enam lapisan (1-2) - (1-4) pelat bawah sumbu / B-D diperkuat dengan ganda 200g CFRP.

 (2) enam lapisan (1-2) - (1-5) / BE 200g lantai CFRP diperkuat oleh double deck CFRP.

 (3) enam lapisan (1-2) - (1-4) / bingkai BE dengan penguatan CFRP 200g ganda.

 (4) sepuluh lapisan (1-6) - (1-7) pelat bawah sumbu / B-C diperkuat dengan ganda 200g CFRP.

 (5) sepuluh tingkat (1-5) - (1-8) / AD 200g penguatan CFRP double deck di bagian atas lantai.

 (6) sepuluh lapisan (1-5) - (1-8) / bingkai AD dengan penguatan CFRP 200g ganda.

 (7) tiga belas lapisan (1-2) - (1-4) bagian bawah lantai / AC diperkuat dengan ganda 200g CFRP.

 (8) tiga belas tingkat (1-2) - (1-4) / A-D 200g double deck CFRP penguatan di bagian atas lantai.

 (9) tiga belas lapisan (1-2) - (1-4) / bingkai AD dengan penguatan CFRP 200g ganda.  (10) tujuh belas (1-2) - (1-6) / sumbu A-B di bagian bawah pasta diperkuat serat karbon tipe 200g ganda.

 (11) tujuh belas (1-2) - (1-6) / sumbu A-B di bagian bawah dipatuhi permukaan atas penguatan kain serat karbon 200g ganda.

 (12) tujuh belas (1-2) - (1-6) / balok kerangka sumbu AC dari pasta penguatan kain serat karbon 200g ganda.
